Altium Schachbrett Muster Anzeige?

Patrick Gast 16.03.2016 16:35 #4509702

Lesenswert?

•

Hallo,

ich hab bei Bahnen und Pads die an eine Fläche angebunden sind solche
Schachbrett Muster!? was ist das für eine Einstellung?

Gruss Patrick

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Peter D. (peda) 16.03.2016 16:38 #4509703

Lesenswert?

•

▲
▼

View: Net Color Override

Antwort Zitieren Bearbeiten Löschen Beitrag melden

John H. (karabka) 16.03.2016 17:19 #4509771

Lesenswert?

•

▲
▼

Und dazu gehört:

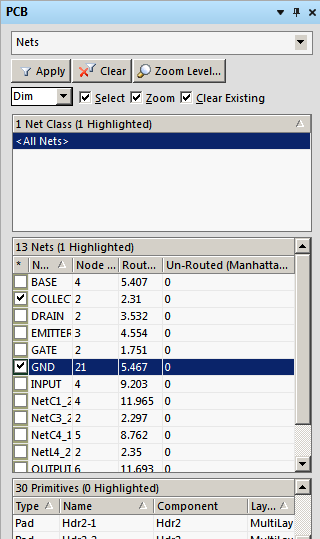

PCB-Panel -> oben Nets auswählen -> in der Liste das Net mittels
Doppelklick auswählen -> bei Connection Color die Farbe einstellen.
Ein-Ausschalten geht dann selektiv mit dem Häkchen in der Netliste.

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

Patrick Gast 17.03.2016 07:18 #4510401

Lesenswert?

•

▲
▼

Guten Morgen

Super Prima! wieder was gelernt!

Gruss Patrick
