Spannungspfeil über R gerade oder mit Bogen?

AZubi Gast 25.03.2016 15:50 #4521161

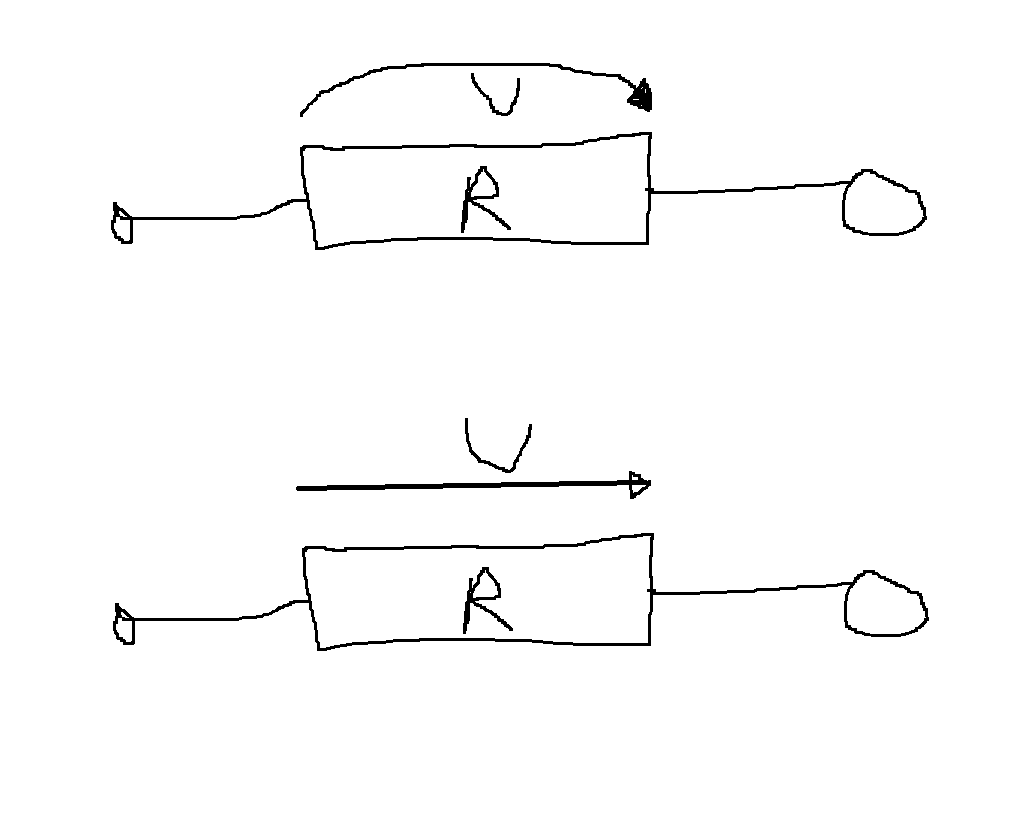

Wird ein Spannungspfeil an einem Widerstand bogenförmig oder gerade
eingetragen? Beide Varianten haben unterschiedliche Lehrer benutzt. Oder
gehen beide?

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke

Kai B. (kaib) 25.03.2016 15:57 #4521171

Das ist wohl eine Frage des Geschmacks.
Das sollte egal sein ob du einen geraden oder gebogenen Pfeil zeichnest.
Ein gerader Pfeil dürfte vermutlich einfacher zu zeichnen sein :)

Antwort Zitieren Bearbeiten Löschen Melden Danke

Etrick Gast 25.03.2016 21:43 #4521686

Drucktechnisch sind gebogene Pfeile ungünstig (Radius muss sich abhängig
von der Pfeillänge vergrößern, aber optisch sollen Pfeile über einem R
zu Pfeilen über mehreren trotzdem passen).

Klassische Version: Spannungspfeil gebogen und neben Bauteil, von
Strompfeilen wird nur die Spitze AUF die entsprechende Leitung
gezeichnet.


Gruß

Antwort Zitieren Bearbeiten Löschen Melden Danke

Joe F. (easylife) 26.03.2016 03:19 #4521893

wichtig ist nur, die anschlussleitungen gerade zu zeichnen... ;)
