Forum: Offtopic Vektorgrafiken von Schaltsymbolen


Autor: Sebastian F.... (haseluenne)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo! Ich suche Vektorgraphiken von Schaltsymbolen für ne Frontplatte,
habt ihr eine idee wo man sowas herbekommt?

Und noch eine Frage: Mit welcher Software kann man gut Vektorgraphiken
selbst zeichnen (2 dimensional)? Kann Photoshop sowas?

Möglichst für Windows....

Autor: Rufus Τ. Firefly (rufus) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Photoshop ist kein Vektorgraphikprogramm. Illustrator ist eines, ebenso
wie CorelDraw.

Autor: Alex (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
viso!

Autor: Μαtthias W. (matthias) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi

Ein Open Source Vektorgrafikprogramm:
http://www.inkscape.org/

Matthias

Autor: Reinhold Bill (ebill)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Da fällt mit doch der Abacom FrontDesigner ein:
http://www.abacom-online.de/html/frontdesigner.html

Das Programm ist mit 36,-€ auch erschwinglich, umfangreiche
Bibliotheken stehen zur Verfügung (Symbole frei skalierbar!). Eigene
Symbole können erzeugt werden.

Im Prinzip ist FrontDesigner ein sehr einfaches CAD-Programm, da
einfache geometrische Figuren erzeugt werden können und auch eine
Bemaßungsfunktion zur Verfügung steht.


eBill

Autor: Christoph Kessler (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

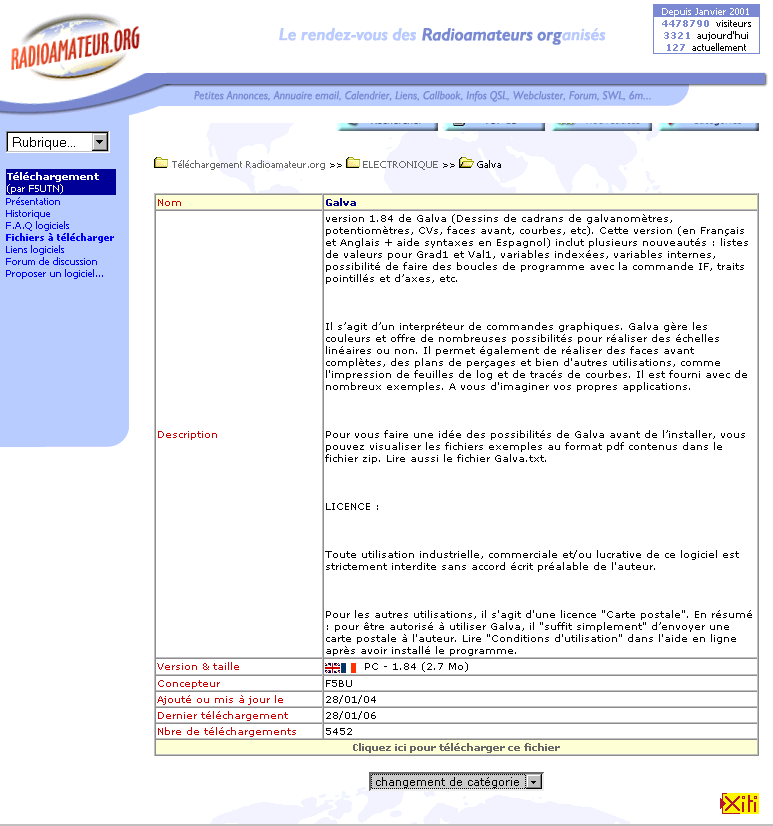

GALVA, ein Programm, eigentlich eine kleine Programmiersprache, um
Skalen und Frontplatten zu zeichnen. Von einem Funkamateur aus
Straßburg, mit französischem und englischem Hilfetext. Etwas schwierig
zu finden, besonders wenn man kein Französisch kann, aber "cliquer ici
pour telecharge" heißt "Hier klicken zum Download"
Viele mitgelieferte Beispielskalen und Frontplattendesigns ( Der
Schwerpunkt liegt auf Skalen) erleichtern den Einstieg. Ich habe mir
damit jedenfalls eine Skala drucken können, mit nichtlinearer Teilung.

Autor: Hans (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
dia... das ist ein open-souce visio clone :)

das hat einen haufen an symbolen drinnen..

73
