Einfache Adapterplatine für 10-MSOP aus Streifenraster

Daniel h. C. Gast 01.05.2016 13:48 #4563326

Lesenswert?

•

Hallo,

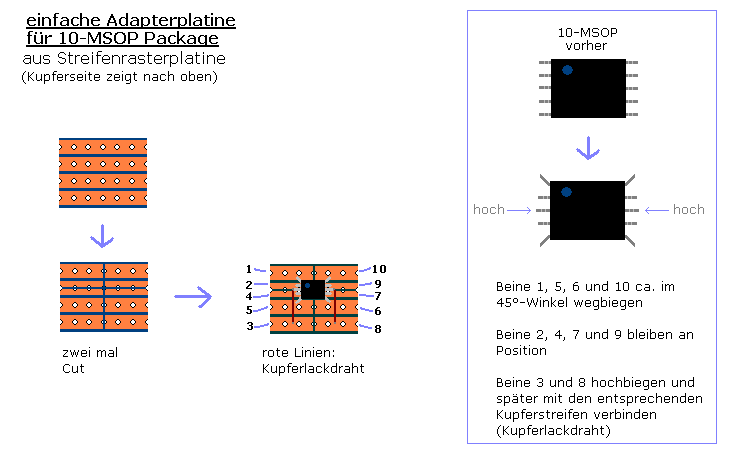

im Anhang ein Bauvorschlag, wie man für Versuchszwecke/Testaufbauten aus
Streifenraster eine einfache Adapterplatine für ein 10-MSOP Gehäuse
herstellen kann.
Man kommt dabei mit nur zwei Kupferlackdrahtverbindungen aus.
Das ganze ist natürlich ein Kompromiss.

Bei der Bucht gibt es auch richtige Adapterplatinen, einfach nach "10
MSOP" oder "MSOP10" suchen.

Viele Grüße!

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Daniel h. C. Gast 01.05.2016 14:11 #4563346

Lesenswert?

•

▲
▼

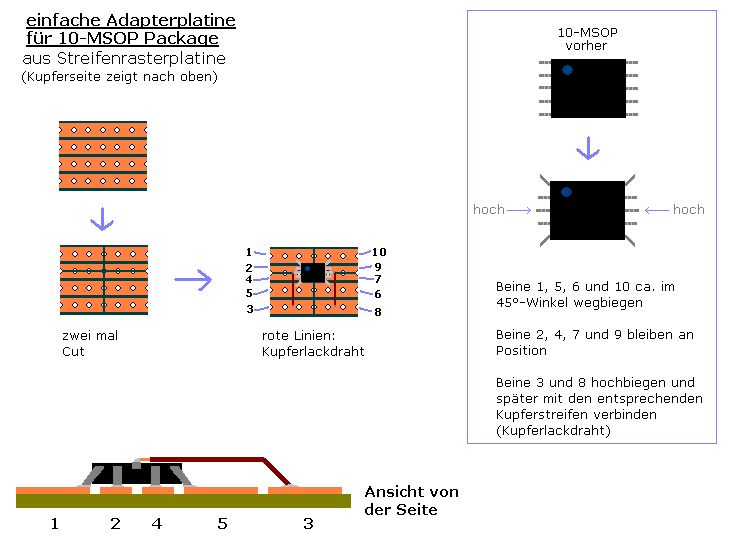

Hier ist noch eine Seitenansicht eingefügt, man kann es dann besser
erkennen.

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

F. F. (foldi) 01.05.2016 14:15 #4563351

Lesenswert?

•

▲
▼

Ich habe mir mal Lochstreifenraster mit 0,5 Pitch machen lassen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Karl M. Gast 05.05.2016 20:00 #4568344

Lesenswert?

•

▲
▼

Hallo Daniel,

wenn ich mal ein Steckbrett bedienen möchte, dann verwende ich eine
kombinierte Adapterplatine für SOP-8 MSOP-8.
Diese gibt es 10er, 20er Stückzahlen..

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Mw E. (fritzler) (Firma: fritzler-avr.de) 05.05.2016 20:46 #4568411

Lesenswert?

•

▲
▼

Also Pins biegen bei nem MSOP10 ist jetzt keine gute Idee.
Haste dein Vorhaben denn schonmal in der Praxis getestet?

Antwort Zitieren Bearbeiten Löschen Beitrag melden
