Eagle 7.2.0 Package auf dem Board ändern

Linus Gast 04.07.2016 09:44 #4636217

Lesenswert?

•

Hallo,

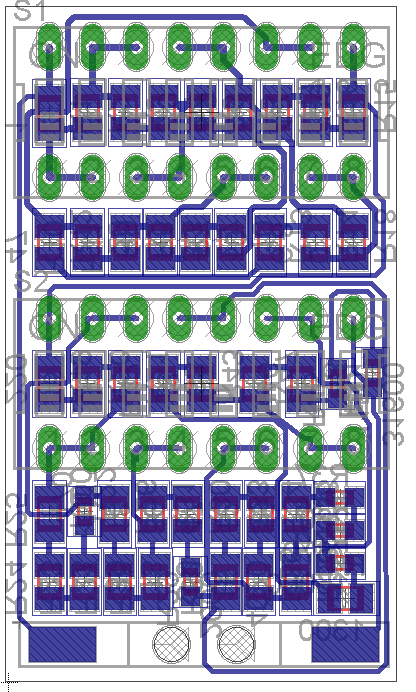

Ich muss einen älteren Print Überarbeiten im angefügten bild seht ihr
den Board Plan. Nun muss ich einen M0805 SMD Widerstand in einen R0603
Widerstand kompririmieren wie klappt das?

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Linus Gast 04.07.2016 09:45 #4636219

Lesenswert?

•

▲
▼

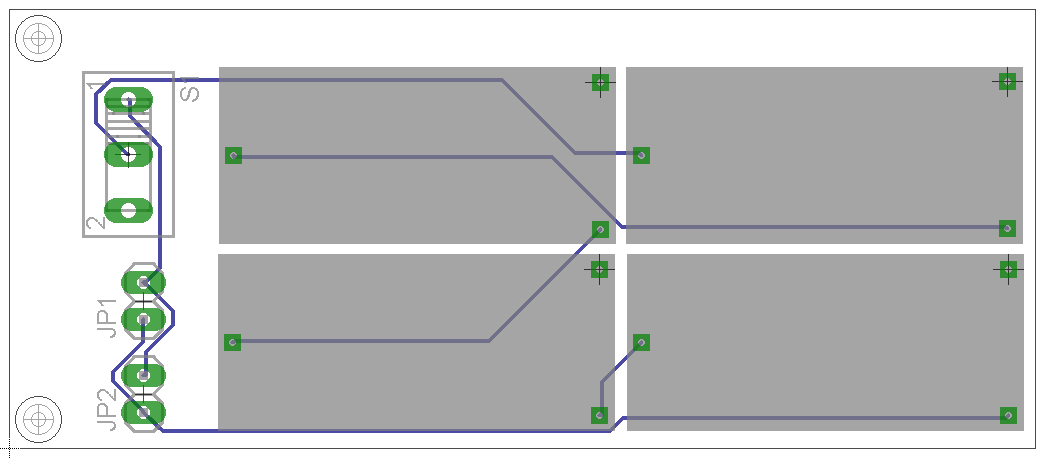

Ups Endschuldigung das ist das Richtige Layout

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

Helmut D. Gast 04.07.2016 09:55 #4636235

Lesenswert?

•

▲
▼

change package -> Bauelement anklicken -> neues Package wählen

Antwort Zitieren Bearbeiten Löschen Beitrag melden

knollo Gast 04.07.2016 10:34 #4636271

Lesenswert?

•

▲
▼

Hallo !
Im Stromlaufplan mit Rechtsklick

Antwort Zitieren Bearbeiten Löschen Beitrag melden
