Jemand der mir eine Hülse Drehen und eine Nut einfräßen kann

OP #4705433
Hallo,
ich suche jemand der  mir für kleines Geld eine Hülse Drehen kann.
Das Meterial spielt eigendlich keine Rolle, also Kunststoff, Alu oder
Messing.
Der Außendurchmesser sollte 25mm, die Bohrung 6mm und die
Höhe/Länge ca. 35 mm betragen.
Dann Sollte auf einer Seite eine Bohrung 10 mm wie ein Kernloch
eingebohrt werden und dort auch eine 5mm breite Nut eingefräßt werden.

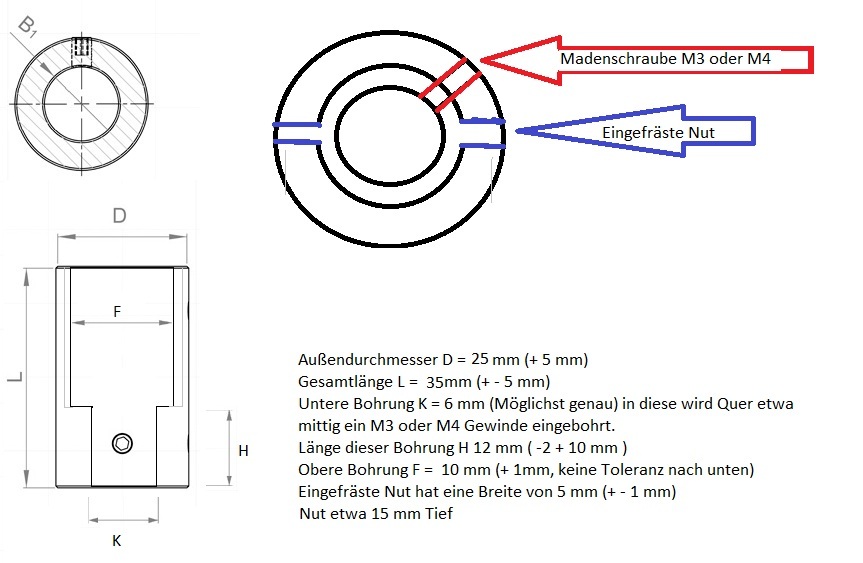

Im Anhang befindet sich eine grobbe Skitze.

Die Masse haben alle Toleranz, wichtig ist eigentlich nur das 6 mm Loch.
Dort soll später ein Schritmotor angebracht und mit einer Madenschraube
fixiert werden.
Auf der anderen Seite soll dann eine Flügelmutter greifen.
Angehängte Dateien:
#4705984
Was soll der Motor denn bewegen?

Wenns nicht allzu viel ist, ließe sich das ja auch im 3D-Drucker machen.

Könnt ich Dir evtl. machen. Ich drucke allerdings im Moment nur mit PLA,
was nicht heißt, dass es nicht möglich wäre.

Würde es auch umsonst machen, auch aus Neugier, wie sich das macht.

Gruß
Uli
OP #4706099
> Was soll der Motor denn bewegen?
Das ist kompliziert zu erklären. Im Prinzip soll er eine Flügelschraube
rein und raus schrauben an deren Gegenseite etwas angebracht ist was
sich dadurch hebt und senkt.

> Wenns nicht allzu viel ist, ließe sich das ja auch im 3D-Drucker machen.
Leider habe ich die Befürchtung das das nicht hält, bzw. die seiten wo
die Nut angebracht ist ausbrechen.

> Würde es auch umsonst machen, auch aus Neugier, wie sich das macht.
Danke für das Angebot, doch wie besagt befürchte ich das es nicht hällt.

Schleby, Ich habe die Skitze leider nur auf die Schnelle mit Paint
gemacht und gehofft das man sie auch so versteht. Die Toleranzen habe
ich nur hin geschrieben damit man erkennt das es auf die Maße nicht so
genau ankommt...
Gruß
Moderator Persönliche Seite #4706106
Andreas, bis Du Dir sicher, dass es 6mm und nicht 6,35mm (1/4 Zoll)
sind?

Stepper mit 6mm-Welle kenne ich nicht, 6,35mm gibt es wie Sand am Meer.

Andere gängige Maße wären 5mm und 8mm.

Fast passend wäre so etwas (allerdings flexibel):

http://de.aliexpress.com/item/D19L25-Flexible-Shaft-Coupling-CNC-Stepper-Motor-Coupler-Connector-3-10mm-VEG93-P/32583964185.html

Dort habe ich neulich 20 Stück in verschiedenen Größen bestellt, damit
man immer etwas da hat :-) Qualität ist ok, für das Geld sogar recht
gut.

Leider war kein 6,35x10mm dabei, sonst hätte ich Dir eins schicken
können.
OP #4706215

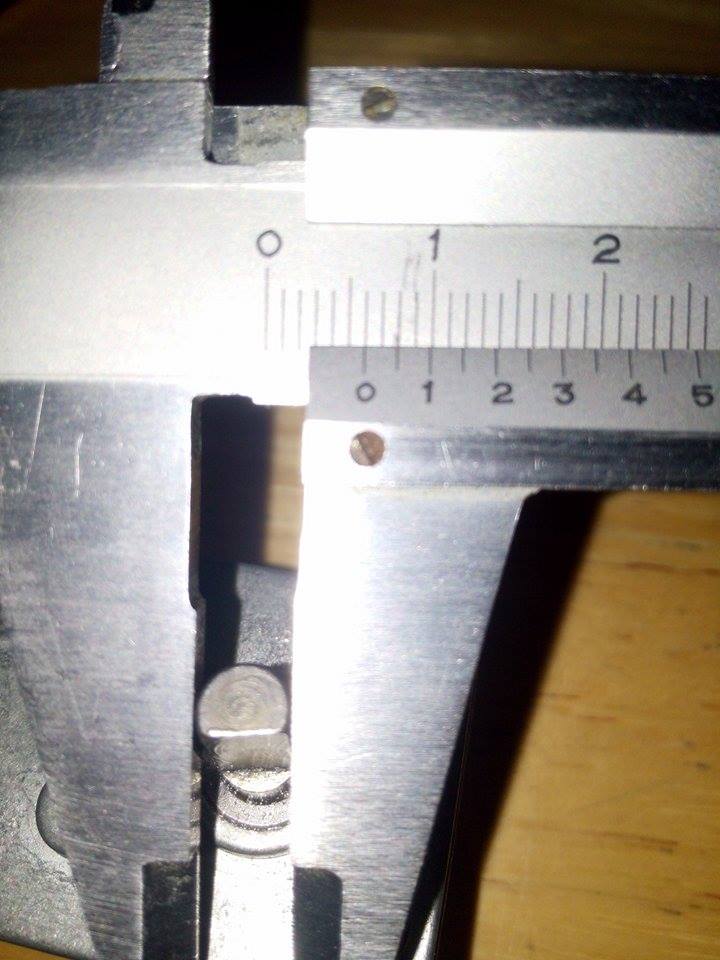

> Andreas, bis Du Dir sicher, dass es 6mm und nicht 6,35mm (1/4 Zoll)
> sind?
Ja, es sind 6 mm

> Fast passend wäre so etwas (allerdings flexibel):
>
>
http://de.aliexpress.com/item/D19L25-Flexible-Shaft-Coupling-CNC-Stepper-Motor-Coupler-Connector-3-10mm-VEG93-P/32583964185.html
> Dort habe ich neulich 20 Stück in verschiedenen Größen bestellt, damit
> man immer etwas da hat :-) Qualität ist ok, für das Geld sogar recht
> gut.
>
> Leider war kein 6,35x10mm dabei, sonst hätte ich Dir eins schicken
> können.

Ich habe mir auch schon eine ähnliche bestellt (6 auf 10 mm) und wollte
die Nut rein sägen. Leider klappt das nicht da die querfräsung bei der
Kupplung welche diese flexibel macht leider durchgängig sind. Säge ich
also die Nut rein fällt das obere teil ab...

Ich habe jetzt jemanden gefunden der mir das Teil fertigt, danke Waldi
Angehängte Dateien:
