Forum: Mikrocontroller und Digitale Elektronik Eagle 5 Vias sind nicht ausgefüllt


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Simon M. (simon2)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

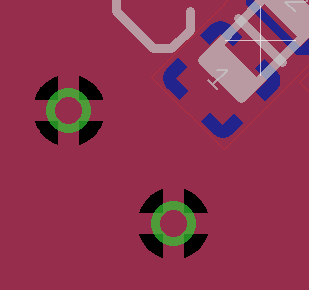

Ich möchte die GND Fläche Top und Bottom miteinander verbinden.

Bisher war das so das es dann NICHT wie auf dem Bild aussah sondern die
Restringe komplett verbunden waren.

Wie bekomme ich das wieer hin?

von pcrom (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Ich wuerde sagen im board editor >> Tools >> DRC >> Supply
Option "Generate thermals for vias"

(Eagle 6.2.0)

von Teo D. (teoderix)


Bewertung
0 lesenswert
nicht lesenswert
Polygon => Theralms
Häkchen wegmachen.

von pcrom (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Kann sein das nachdem der DRC neu laufen muess um die polygons zu
erneuern

von Thomas V. (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Designregeln -> Supply -> Generate Thermals for Vias -> Haken raus

Ratsnest....zack...

Gruß
Thomas

von Teo D. (teoderix)


Bewertung
0 lesenswert
nicht lesenswert
Sone Schei..., mom funst hier garnix, nich mal meinen Blödsinn kann ich
löschen :(

von Simon M. (simon2)


Bewertung
0 lesenswert
nicht lesenswert
> Designregeln -> Supply -> Generate Thermals for Vias -> Haken raus


Funzte, Vielen Dank!

von Thomas V. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Gerne!

Hatte Eagle 5 ohnehin zufällig gerade geöffnet :-)

Gruß
Thomas

von fop (Gast)


Bewertung
0 lesenswert
nicht lesenswert
In den DRC Optionen unter Supply die Box Generiere Thermals für Vias
abwählen.
