Schaltsymbol Drehschalter lesen

Björn R. (sushi) OP 15.12.2016 14:42 #4829891

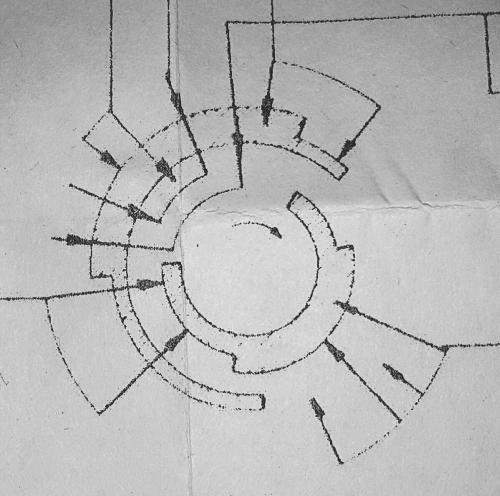

Hallo. Wie genau muss ich dieses Schaltsymbol für einen Drehschalter
verstehen(siehe Anhang)? Welcher Teil dreht sich mit, wann werden welche
Kontakte geschlossen? Ich steh da gerade auf dem Schlauch...
Danke im Voraus für Erhellungsversuche eurerseits.

LG, Björn

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke

Wolfgang R. (mikemcbike) (Firma: www.wolfgangrobel.de) 15.12.2016 14:43 #4829892

Die schraffierten Kreissegmente drehen sich, die Pfeile sind die
Kontaktabgriffe.

Antwort Zitieren Bearbeiten Löschen Melden Danke

Lichausmacher Gast 15.12.2016 14:46 #4829899

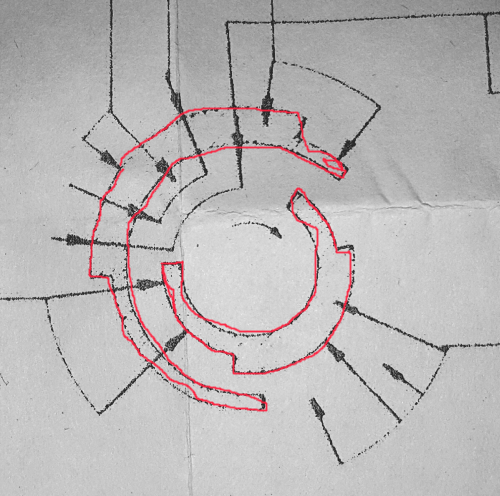

Ich meine die rot umrandeten Teile bewegen sich und stellen die/den
Kontakt her.

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Melden Danke

Björn R. (sushi) OP 15.12.2016 14:51 #4829902

Wow, das ging schnell, danke! So ähnlich hatte ich es mir gedacht, war
mir aber nicht sicher. Ist das denn nun ein Standardbauteil, oder ein
Spezialmopped? Gibts Drehschalter zum selber "konfigurieren"?

LG, Björn

Antwort Zitieren Bearbeiten Löschen Melden Danke
