Suche Programm für Schaltbilder

[asd (Gast)]

Hallo,

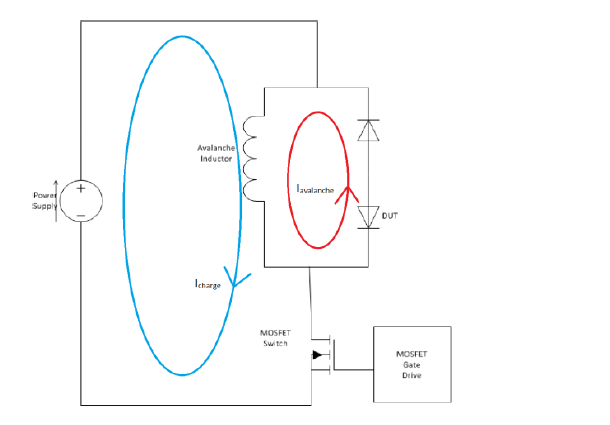

welches Programm eignet sich für Zeichnungen die eine Mischung aus
Blockdiagramm und Schaltbild darstellen, so in der Art wie das Bild
angehängt.
An sich ist natürlich alles geeignet wenn man sich die Schaltsymbole
selbst erstellt. Aber nehmen wir mal den Fall an dass ich zu Faul dafür
bin.
In Eagle und LTSpice gehen die Schaltsymbole gut, jedoch ist der Look
recht spezifisch je nach Programm (es soll eher neutral aussehen), und
der Schmuck drum herum geht nicht gut, so diese Art beschriftete
Kästchen, Linien in verschiedenen Linienarten, etc.

In Visio oder yED kann man gut Blockschaltbilder machen, jedoch alle
Schaltsymbole muss man erst selbst erstellen.

Kennt jemand was gutes?

[Mark W. (kram)]

Kuerzlich bin ich ueber Digikey scheme it gestolpert. Die Resultate sind
eigentlich recht gut, obwohl ich nicht so der Fan von den Cloud und
Browser Sachen bin. Bei den Strom- und Spannungspfeilen weiss ich jetzt
nicht so genau, aber Schau es Dir mal an.

[Michael S, (Gast)]

Vielleicht ist Tiny-CAD was für dich.
https://sourceforge.net/projects/tinycad/

Grüße
Michael
