Hallo Experten,

möchten eine Standard-Gatetreiber simulieren.
(Zetex ZXGD3002E6)
Ich habe das *.sub-File
Dort drin sind noch zwei weitere Modelle eines NPN- und PNP-Transistors.

Das *.asy-File habe ich erstellt...
Ich bekomme bei "Run" die Fehlermeldung
"LTspice Missing schematic(s) of the hierarchy:"

Mit "hierarchical blocks" habe ich noch nichts gemacht.
Muss im *.asy-File noch ein Verweis auf die inneren Modelle
eingetragen werden? Wo?

Bin für jeden Tipp dankbar.

Grüße Runout

von TomA (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Thomas,

kopiere deine ".sub" Datei in den Ordner "sub" und die ".asy" Datei in
den Ordner "sym" im Arbeitsverzeichnis "lib" von LTSpice.

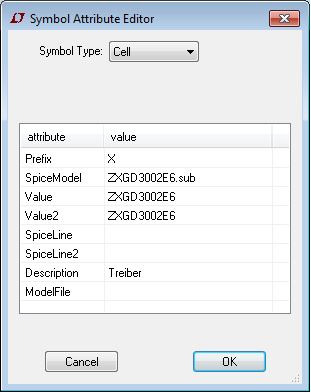

Geh dann in LTSpice und öffne die ".asy" Datei. Wähle im Menü Edit ->
Attributes -> Edit Attributes. Trage dort dein Bauteil so ein wie im
Bild vorgegeben.

Habe LTSpiceIV dazu benutzt und es hat auf Anhieb geklappt.

Viel Erfolg und Gruß. Tom

von Helmut S. (helmuts)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

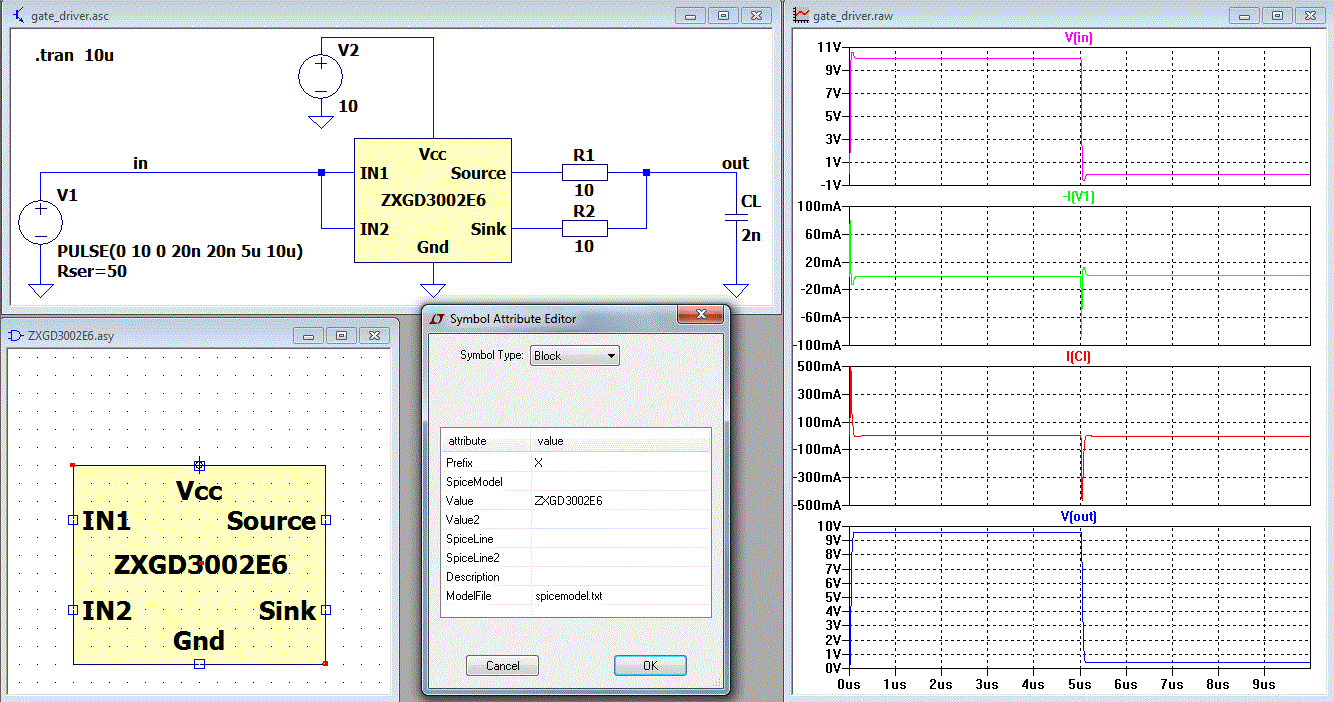

Hier noch eine Alternative mit einem Symbol bei dem du im Schaltplan das
Modell noch ändern kannst da in "spicemodel.txt" mehrere
Modelle(package-Varianten?) vorhandenen sind.

von Thomas T. (runout)


Bewertung
0 lesenswert
nicht lesenswert
Hallo Tom und Helmut,

es funktioniert...
Ich habe die Variante von Helmut verwendet.
die *.asc und spicemodel.txt liegen im gleichen Verzeichnis.

Nur zum Verständnis:
Dürfte das Modelfile (spicemodel.txt) auch anders heissen?
(ZXGD300xxx.sub)

Grüße
Runout

von Helmut S. (helmuts)


Bewertung
0 lesenswert
nicht lesenswert
> Dürfte das Modelfile (spicemodel.txt) auch anders heissen?
> (ZXGD300xxx.sub)

Da sind beliebige Namen erlaubt.
