Hi,

ich suche die Pinbelegung für den USB mini B anschluss.

http://www.reichelt.de/bilder/web/C120/USBBWM-SMD.jpg

Welche signale gehen auf welchen Pin ?

MFG Jörn

Autor: Profi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
nimm doch ein Adapterkabel und messe es aus

Würde mich auch interessieren. Was ist mit dem 5. Pin?
Gibt es diese Größe auch mit 4 Kontakten, oder sind es die Micro?

Andere Frage: wie heißen die noch kleineren quadratischen Stecker?
Micro-USB ??  Bezugsquelle für Kabel, Stecker und Buchsen bekannt?

Autor: arc (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn die Lötpins zu einem zeigen, dann ist die Belegung von links nach
rechts: GND(5), ID(4), D+(3), D-(2), VBUS(1) (Pinnummern in Klammern)
http://www.usb.org/developers/docs/ecn1.pdf

Autor: Jörn Mu (kitesurfing2006)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Super, Danke :-)

Dann kann ich jet endlich das layout meines mp3 player vollenden und
die platine herstellen :-)

Autor: Jörn Mu (kitesurfing2006)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

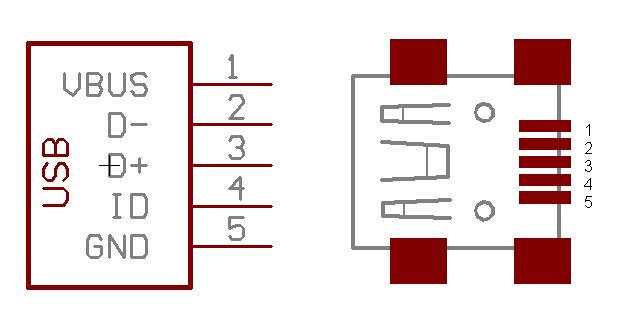

Habe mal ein kleines Bild zur Pinbelegung erstellt. Vielleicht hilft es
ja jemandem ;-)

Falls ein Fehler drin ist bitte melden!

MFG Jörn

Autor: Christoph P. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
google...

Suche: mini usb belegung

-->erster schuss ein guter treffer

Autor: Heinz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Table 6-2. USB Series “mini-B” Connector Termination Assignment

Contact             Typical Wiring
        Signal Name
Number               Assignment
  1        VBUS           Red
  2          D-          White
  3          D+          Green
  4          ID      not connected
  5         GND          Black
 Shell     Shield     Drain Wire

Autor: fmcbm (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Welchen Zweck hat eig. Pin 4 (ID)?

Autor: Rufus Τ. Firefly (rufus) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der ID-Pin war vorgesehen, um bei USB OTG zwischen A- und B-Steckern
unterscheiden zu können. Das aber ist bei Mini-USB-Steckern wohl
mittlerweile aus dem Standard gestrichen, aber bei Micro-USB-Steckern
ist es standardisiert (A: Masse, B: NC).

Antwort schreiben
