0 Ohm Widerstand

Gibt es auch als SMD Bauteil, ja.
Ich wünsch Dir weiterhin noch viel Erfolg bei Deiner "Ausbildung".

Igor schrieb:
> Hallo, ich mache gerade meinen ITA und wir haben eine Aufgabe bekommen,
> die besagt, dass wir uns über einen 0Ohm Widerstand informieren sollen.
> Das ist doch im endeffekt doch ausschließlich ein stück Draht oder
> täusche ich mich da?

Ja und nein. Ein 0Ohm-Widerstand ist elektrisch das gleiche wie ein
Stück Draht, mechanisch sieht er aber aus wie ein Widerstand. Dafür gibt
es Gründe.

Du könntest ja als erstes mal darüber nachdenken, warum man auf einer
Platine überhaupt 0Ohm-Widerstände brauchen könnte. Und dann als
zweites, warum die in der gleichen Bauform wie ein Widerstand
hergestellt werden.

Das sieht schon lustig aus, wenn in den technischen Daten 0Ohm, +-5% und
500mW steht.

Jupp schrieb:
> Dein Gesicht möchte ich sehen, wenn der 0 Ohm Widerstand bei z.B. -3%
> liegt ;)

Und deines erst.
Man könnte ihn nämlich nicht von einem 0 Ohm Widerstand mit +3%
Toleranz unterscheiden.

... muss eine Spezialanfertigung sein. Kommt in keiner E-Reihe vor.


Jupp schrieb:
> Dein Gesicht möchte ich sehen, wenn der 0 Ohm Widerstand bei z.B. -3%
> liegt ;)

Und Deins, wenn er bei Stromfluss kalt wird.

Edit: Ach ja ;-)


Gruß

Jobst

Jupp schrieb:

> Dein Gesicht möchte ich sehen, wenn der 0 Ohm Widerstand bei z.B. -3%
> liegt ;)

Negative Widerstände kann man gut zum Bau von Oszillatoren
benutzen.

Harald W. schrieb:
> Negative Widerstände kann man gut zum Bau von Oszillatoren
> benutzen.

Diesen Blödsinn liest mann immer wieder.
Wird dadurch nicht richtiger.

Widerstand != differentieller Widerstand

https://de.wikipedia.org/wiki/Differentieller_Widerstand#Negativer_differentieller_Widerstand

Alex W. schrieb:
> Wir haben Rollen mit 5000 Bauteilen in Baugröße 1206 mit folgendem
> Herstelleraufdruck:
>
> 0 Ohm - 1% - 1/4 Watt

Das kann man nicht ausrechnen.

Null Ohm minus ein Prozent minus ein Viertel Watt ... da passen die
Einheiten nicht zusammen. Wie beim Addieren von Birnen und Äpfeln ...

Max M. schrieb:

>> Negative Widerstände kann man gut zum Bau von Oszillatoren
>> benutzen.
>
> Diesen Blödsinn liest mann immer wieder.

Aha, anscheinend bist Du völlig humorlos.
Das solltest Du mal behandeln lassen.

Jupp schrieb:
> Jobst M. schrieb:
>
>> Und Deins, wenn er bei Stromfluss kalt wird.
>
> Kaltleiter? ;)

Da verwechselst Du was, Kaltleiter(n) sehen so aus:
http://footage.framepool.com/shotimg/849550901-schneeraeumen-leicht-leiter-eiszapfen.jpg

Es gibt auch noch zB tetra juctions als 0 Ohm Widerstände. Diese
"Widerstände" werden ganz normal mit Vierleitertechnik angeschlossen.
Das Prinzip ist dabei, dass der Strom an zwei Stellen eingespeist wird
und die beiden Spannungsabgriffe so angeordnet sind, dass sie auf einer
Äquipotentiallinie liegen. Somit ergeben sich dann auch 0R. In der
Praxis ergeben sich natürlich nicht genau 0.

http://www.ohm-labs.com/resistance-standards/100-0-standard.html

Dieser hier ist zumindest mit weniger als 50e-9 Ohm angegeben. Ich habe
auch schon von Modellen mit nur einer handvoll nOhm gehört.

Dieter F. schrieb:
> Philipp C. schrieb:
>> Es gibt auch noch zB tetra juctions als 0 Ohm Widerstände.
>
> Ja, wir sollten auch den Einfluss der Sonnen-Eruptionen in Betracht
> ziehen ;-)

;)

Er sollte sich ja zum 0R Widerstand informieren und viel näher kommt man
wohl nicht an 0 ohne Supraleiter.

hinz schrieb:
> Supraleiter sind handelsüblich, aber man muss sie selbst kaltmachen.

Richtig, und im CERN schießen die dafür sogar mit Protonen und so
aufeinander. Colts reichen denen anscheinend nicht in der Schweiz.

Dieter F. schrieb:
> Exakt - das ist der Unterschied zum Supra-Widerstand - der macht sich
> selbst kalt ;-)

Oh, suizid-gefährdet?

Achja, fehlt noch was: ;-)

Man könnte ihn auch zu Conrad schicken um Blindwiderstände zu holen.
Man gibt ihm ein gelb lackiertes und mit 3 schwarzen Punkten versehenes
Muster mit. Macht Spaß, wenn man den hinter dem Tresen kennt und er dann
mit den falschen Bauteilen zurück kommt. ;-)


Gruß

Jobst

https://www.reichelt.de/SMD-0603-von-0-bis-910-Ohm/SMD-0603-0/3/index.html?ACTION=3&GROUPID=7967&ARTICLE=89405

0 Ohm  1% gibt es zu kaufen

michael_ schrieb:
> Sag deinem Ausbilder, er soll sich doch nach dem Kneipenbesuch früh eine
> bessere Frage ausdenken.
> Sonst stellt er nach dem nächsten Kneipenrausch eine Aufgabe, wo ein
> unendlicher Widerstand eingebaut werden soll.

Na wo wohl?


Da gab es einen Thread mit dem Widerstand des
Weltalls/Universums/Galaxie...
Wird dann sicher sehr unendlich sein, und nur mit WOB-Multimetern zu
messen sein...

Mani W. schrieb:

> nur mit WOB-Multimetern zu messen sein...

Das in Wolfsburg auch Multmeter gebaut werden, war mir neu.
:-)

Harald W. schrieb:
>> nur mit WOB-Multimetern zu messen sein...
>
> Das in Wolfsburg auch Multmeter gebaut werden, war mir neu.
> :-)

Die Messen nicht, die geben nur Werte an. ;-)


Gruß

Jobst

Lutz H. schrieb:
> 0 Ohm  1% gibt es zu kaufen

https://www.reichelt.de/SMD-1206-von-0-bis-910-Ohm/RND-1206-0/3/index.html?ACTION=3&LA=2&ARTICLE=183332&GROUPID=7973&artnr=RND+1206+0&SEARCH=%252A#av_tabdata
RND 1206 0 :: SMD Widerstand 1206, 0 Ohm, 0 mW, 0%

Über diesen 0 Ohm SMD-Widerstand darf man nicht mal einen Strom fließen
lassen da er nur eine Verlustleistung von 0mW erlaubt.


Mal im Ernst, meine 0 Ohm 1206 SMD-Widerstände haben einen
Widerstandswert von recht genau 7mOhm.

Im Datenblatt steht dass man sie nur mit 3A belasten darf.
Die Verluste liegen erst bei 0,2W wenn man über 5A fließen lässt, bei
0,1W sind es noch etwa 3,8A.
Mit welchen Widerstandswerten man rechnen muss und wie hoch die
Streuung/Toleranzen sind steht aber auch nicht im Datenblatt.

Für den Widerstand würde ich diese Werte nehmen
http://cdn-reichelt.de/documents/datenblatt/D150/PYu-RC0603_51_RoHS_L_4.pdf

Board Flex/ Bending
IEC 60068-2-21 Chips mounted on a 90mm glass epoxy resin PCB (FR4) 3 mm
bending Bending time: 60±5 seconds
±(1.0%+0.05 Ω) for 1%, 5% tol. <50 mΩ for Jumper No visible damage

Ergibt  minimal -0,05 Ohm und Maximal 0,05 Ohm.


Wenn der Widerstand Strom produziert kann der Kunde nicht reklamieren,
aber der Hersteller muss ja nicht die gesamten Toleranzen  ausnutzen

Bei diesen kleinen Widerständen könnte zufälligerweise mal einer drunter
sein der als Thermoelement arbeiten kann.

Mike J. schrieb:
> RND 1206 0 :: SMD Widerstand 1206, 0 Ohm, 0 mW, 0%

Da kann man dann auch den URI vergessen, weil sowieso nichts
herauskommt - rechnerisch...

Ist die Typbezeichnung und keine Matheaufgabe.

Lutz H. schrieb:
> Ist die Typbezeichnung und keine Matheaufgabe.

Richtig, deshalb ist auch die ganze Diskussion hier Mumpitz. Natürlich
hat auch ein 0 Ω Widerstand eine Toleranz, eine maximale Verlustleistung
usw. Das liegt, wie wir ja alle wissen, schlicht an der Bauart des
Widerstands. 0 Ω ± 0% liest sich halt nur lustig, jeder von uns weis
aber, dass der Widerstand keine 0 Ω hat und auch aufgrund seines
Herstellungsprozesses einer Toleranz unterliegt. Von uns glaubt ja auch
keiner, dass selbst eine 1000 Mil breite Leiterbahn 0 Ω Widerstand hat
und jeder weis auch, dass die nicht bis zur Unendlichkeit belastbar ist.

Bei einem 0Ω Widerstand ist die Toleranz in Prozent völlig egal. 0% sind
genau so viel wie 100%. Nämlich 0.
Sinnvoller wäre es, wie bei kleinen Kondensatoren bei denen die Toleranz
als Wert, nicht als Prozentzahl angegeben wird.

Also 0Ω + 20mΩ z.B.

Allerdings wäre es vielleicht auch sinnvoll 0Ω Widerstände ganz zu
verbannen, denn 10mΩ mit 100% wäre das Selbe wie oben und würde auch
noch in die E-Reihe (vom Wert her) passen.


Gruß

Jobst

Oder ganz verständlich: RND 0603 0

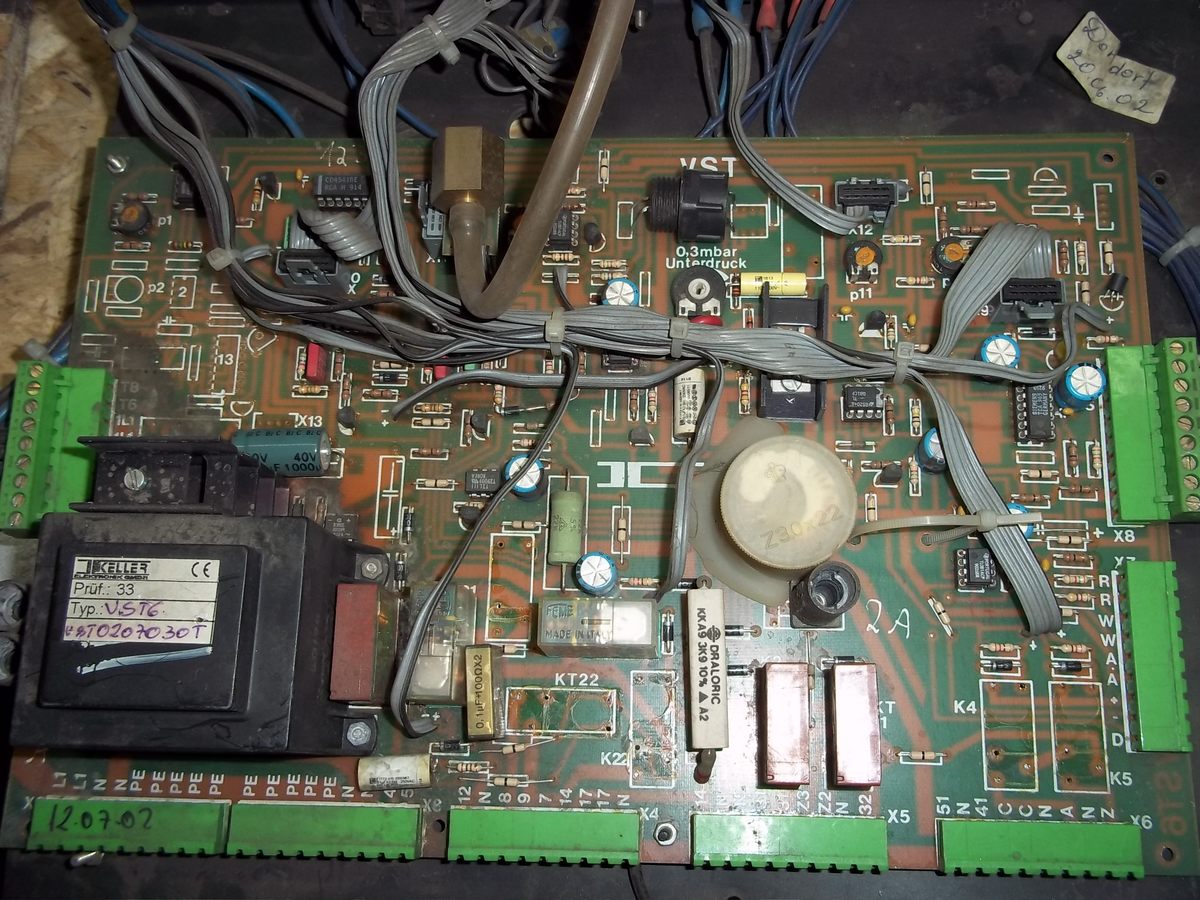

Kleines Suchspiel:  Wieviele sind verbaut?

(Steuerung eines ersten Brennwertkessels von Vetter, ca. Bj 1991)

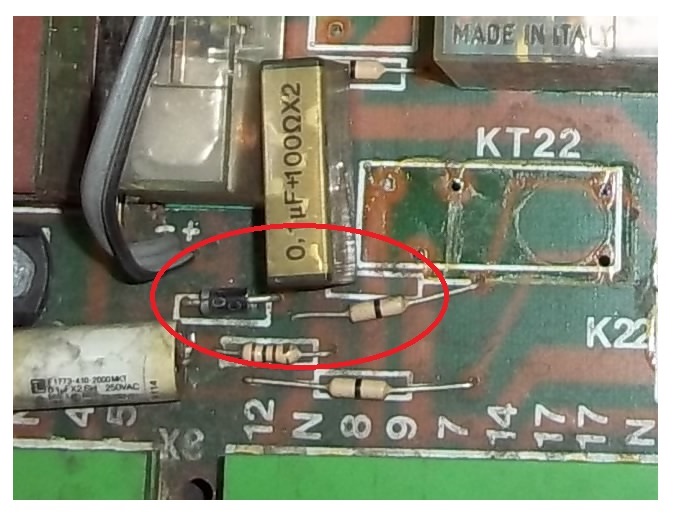

Einige Relais habe ich ausgelötet.

Grüße Bernd

Bedrahtete 0-Ohm-Widerstände? Wozu das denn?

SMD?

Null ... da ist Sie wieder, diese Zahl ;)

Uhu U. schrieb:
> Bedrahtete 0-Ohm-Widerstände? Wozu das denn?

Als Brücken. Viel Bestückungsautomaten konnten damals keine Drahtbrücken
setzen.
Auch war es für die Sequenzer einfacher, Widerstandsformen aufzutüddeln.

Franz B. schrieb:
> Uhu U. schrieb:
>> Bedrahtete 0-Ohm-Widerstände? Wozu das denn?
>
> Als Brücken. Viel Bestückungsautomaten konnten damals keine Drahtbrücken
> setzen.
> Auch war es für die Sequenzer einfacher, Widerstandsformen aufzutüddeln.

Diese Platine ist garantiert handbestückt.
Sie gehört zum ersten serienmäßig kaufbaren Brennwertkessel.
Mehr als 100 wurden davon nicht gebaut.

Warum da keine Drahtbrücken genommen wurden?
So schaut es doch viel besser aus.

Grüße Bernd.

Sehr interessant finde ich dieses Detail:
Originaler Auslieferungszustand!

Einfach den Draht zur Diode (zum 0 Ohm Widerstand!)abgezwickt.

Grüße Bernd

Bernd F. schrieb:
> Sehr interessant finde ich dieses Detail:
> Originaler Auslieferungszustand!
>
> Einfach den Draht zur Diode (zum 0 Ohm Widerstand!)abgezwickt.

Der passte ja auch nicht mehr unter das RC-Glied.
Am oberen Anschluss das gleiche!

Die Steuerung hat bis zum Ableben des Heizkessels wegen Durch-
rostung einwandfrei funktioniert.

Seitdem ist sie halt in der Ersatzteilkiste.

Grüße Bernd
