Forum: Analoge Elektronik und Schaltungstechnik Gegeninduktivität mit LCR-Meter messen


von Phil S. (canuma91)


Lesenswert?

Guten Tag,
ich bin Laie, habe ein Agilent E4980A zur Verfügung und möchte die
Induktive Energieübertragung zweier Spulen mittels Vierleitermesstechnik
messen. Meine Vorgehensweise:
1) Empfängerspule kurzschließen
2) Kelvinklemmen an Sendespule anstecken
3) Testfrequenz und Prüfstrom einstellen

Die nun gemessene Induktivität beträgt ja dann die Selbstinduktivität
(L1) + M (inklusive Messfehler). Selbst und Gegeninduktivität
unterscheiden sich in der Phase, meine Frage: Kann ich in Abhängigkeit
von der Phase nur die Gegeninduktivität anzeigen lassen? Ich möchte eine
automatisierte Messung durchführen und die Werte nicht erst umrechnen
müssen..

Danke und Viele Grüße
Canuma

von Christoph db1uq K. (christoph_kessler)


Lesenswert?

Da würde ich erst mal nach Applikationen zu dem Gerät suchen
http://www.keysight.com/en/pd-715495-pn-E4980A/precision-lcr-meter-20-hz-to-2-mhz?cc=DE&lc=ger
unter "Technical Support" stehen ein paar PDFs, vielleicht gibt es noch
ein spezielles "Test fixture" für Trafomessungen

: Bearbeitet durch User
von Phil S. (canuma91)


Angehängte Dateien:

Lesenswert?

Danke, ja ich hab da auch schon einiges gelesen, nur scheint mir das
viel zu unpraktisch.. Ich plane einen autom. Messstand, wo ich die
Gegegeninduktivität in Abhängigkeit von dem Abstand dieser zwei Spulen

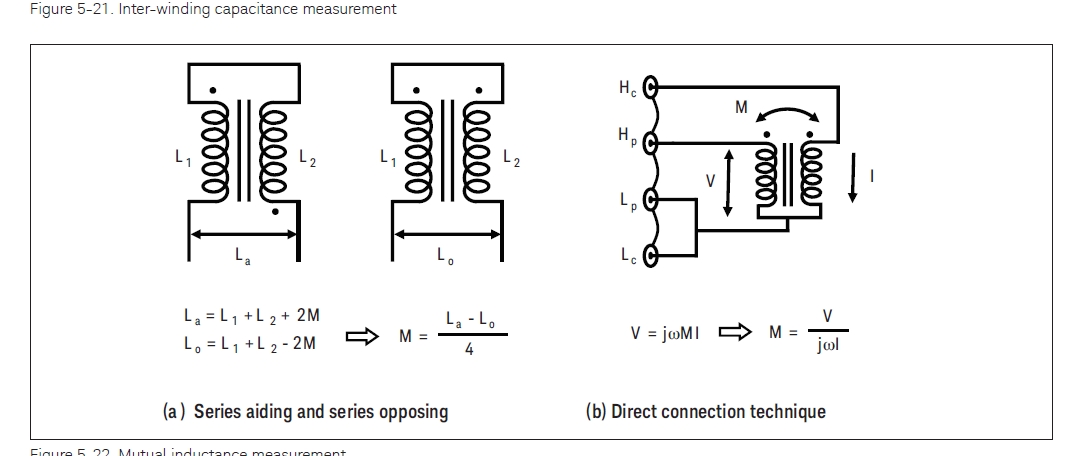

messen will. Da will ich nicht die beiden Spulen zusammen verklemmen
oder verbinden müssen (siehe Bild). Man hat mir gesagt, über die
Phasenverschiebung könnte ich das erkennen.. aber ich weiß nicht recht
was ich da Einstellen soll?
