Sperrwandler Kleinsignalberechnung

OP #4980818
Lesenswert?
• ▲
▼
Hallo,

ich möchte eine Kleinsignalberechnung bei einem Sperrwandler
durchführen.

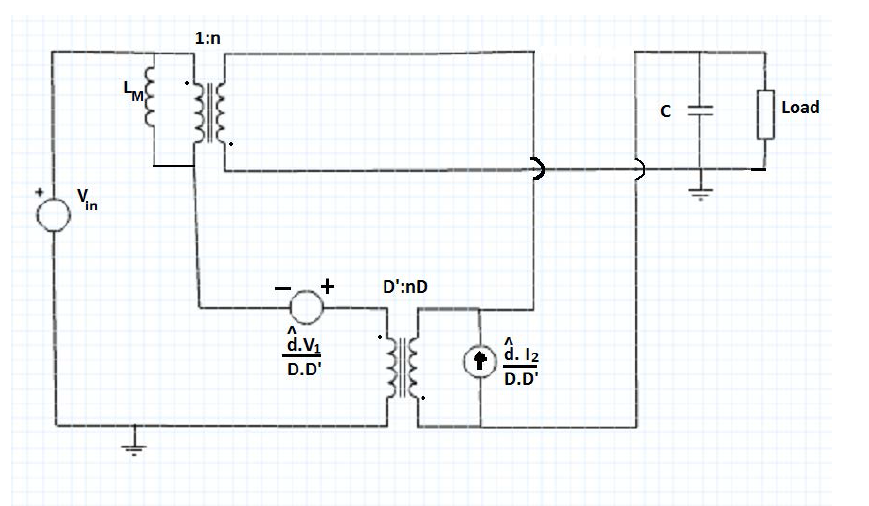

Bis zu diesem Bild bin ich gekommen und verstehe es auch.

Nun betrachte ich nur die DC Komponenten und mache 2 Maschen:

M1: -Vin+Vout/n+v1=0 und M2: Vin*n-v2+vout=0

Zudem habe ich die Beziehung: v1=v2*D'/(n*D)

Führe ich die Gleichungen zusammen komme ich auf
Vout/vin=n*(D-D')/(D+D')
Richtig ware allerdings Vout/vin=n*D/D'

Sieht jemand meinen Fehler?
