Forum: Platinen "Spezielle" Layoutdesigns mit beispiel - Wie realisieren?


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Lars (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Moin zusammen,

ich bastel grad an meinem PCB-CNC Projekt, und habe eine Frage zu
alternativen PCB-Designs.

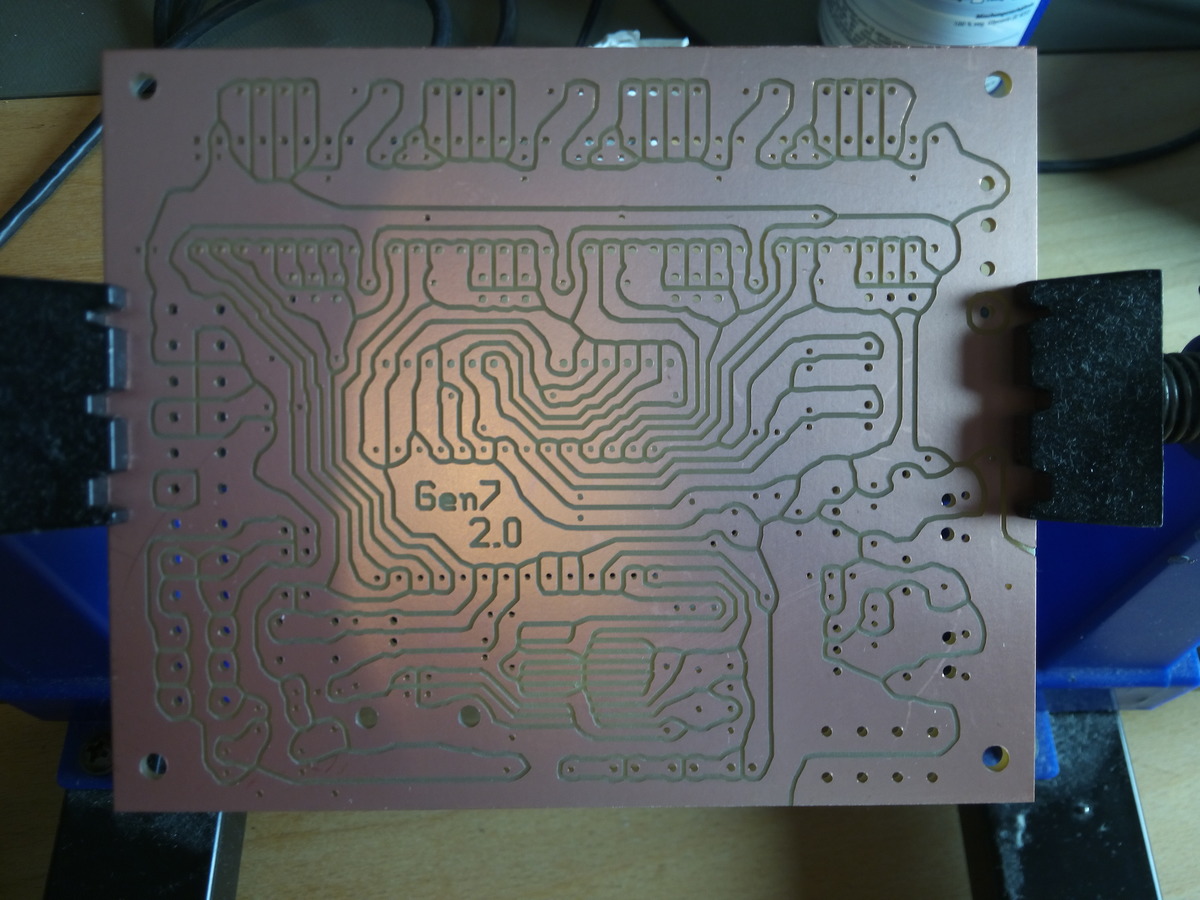

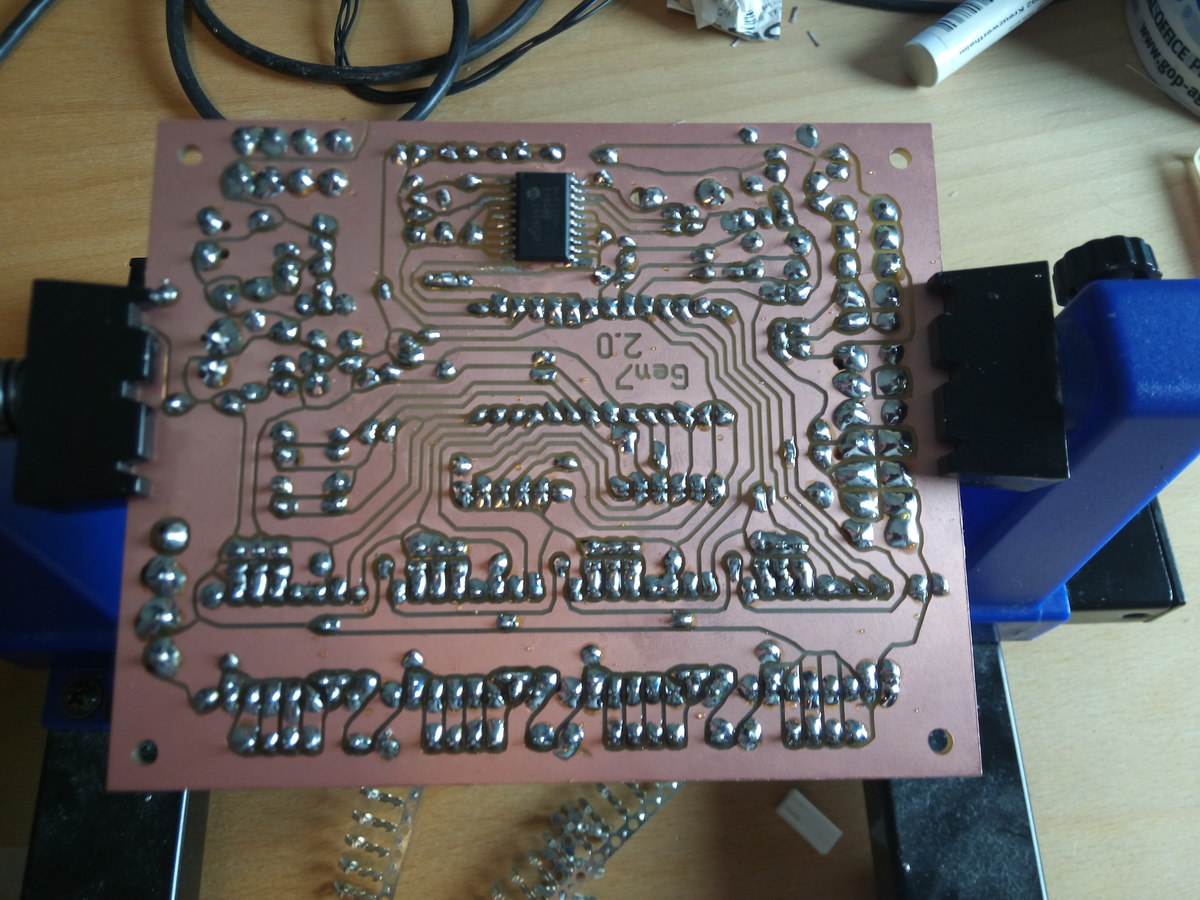

Die Steuerplatine für meinen 3D-Drucker, der auch den den Großteil der
Chassisteile meiner Mini-CNC ausdruckt hat ein für mich interessantes
und ansprechendes Design der Leiterbahnen. Nun ist mir die Frage
aufgekommen, wie man solche speziellen Designs realisieren kann.

Für interessierte, ich baue gerade folgende Mini-CNC mit angepasster
Mechanik (Trapezgewinde und evtl. einen Speziellen Spindelmotor für
Fräsgeschichten):

https://github.com/bq/Cyclone-PCB-Factory

Ist ein tolles Projekt wie ich finde und man spart sich den Siff mit der
Ätzerei. Günstiger kommt man auch dabei weg in bezug auf Belichter und
Equiptment. Kostenpunkt bei mir bisher 180€ ohne Spindelmotor. Ich werde
aber wahrscheinlich ersteinmal nen Dremel einbauen.

Aber zurück zur eigentlichen Frage. Vielleicht hat ja jemand erfahrungen
oder Tipps wie man sein Design wie im Foto realisiert.

von Baldrian (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Die Suche nach 'voronoi pcb' führt zum Ziel.

von Lars (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Ja geil, danke!
