Hallo, ich bin neu im Umgang mit KiCad und habe jetzt eigene Footprints erstellt, dabei wäre jetzt aber die frage ob ich das Footprint mit den richtigen Lagen erstellt habe. Könntet Ihr mir vielleicht auch Beispiele zeigen wie Ihr die Footprints von SMD Bauteilen erstellt, damit der Platinen Hersteller sofort versteht was er zu tun hat? Vielen Dank im vorraus

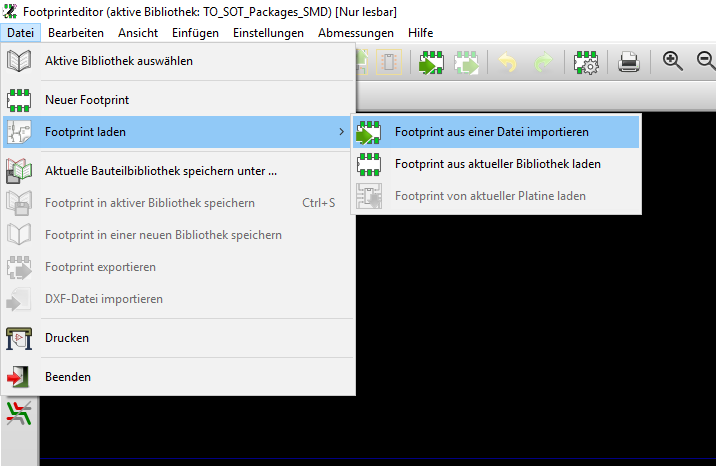

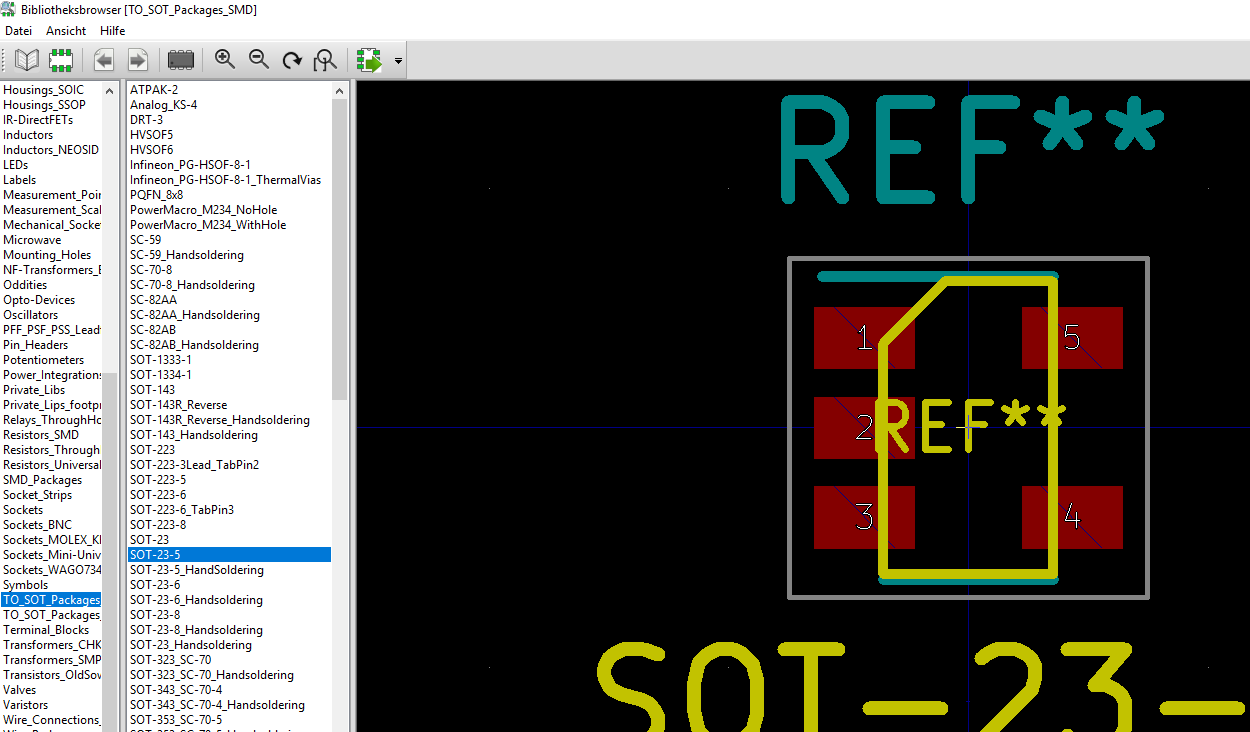

-> KICAD -> Footprint designer -> DATEI -> Footprint laden ->Footprint aus einer Datei laden Mein Vorschlag: mit vorhandenen vergleichen. wichtig für die Funktion ist die Bezeichnung der Anschlüsse, damit das richtige Signal an das richtige Stück Kupfer geführt wird.
