Eagle lib für TAS6424

[Uwe (Gast)]

Hallo Community,

ich kann solche komplexe libraries wie für den TAS6424 nicht machen,
weil da viele Pad's sind und viele Signale/Stromanschlüße mehrfach
vorkommen.
Könnte mir das jemand bitte vielleicht machen?

Vielen herzlichen Dank im voraus.
Uwe

[Randy (r_w)]

hallo,

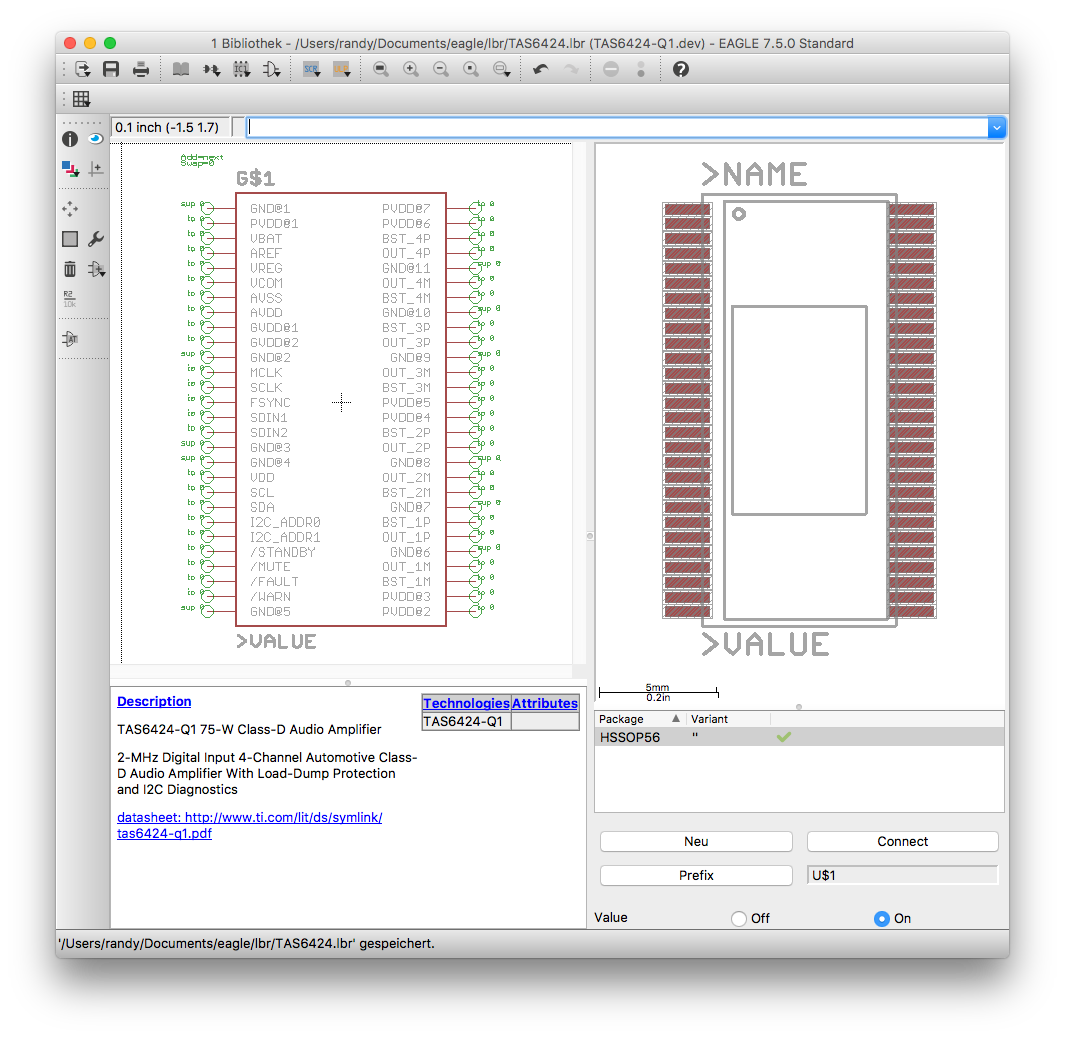

probier doch mal die angehaengte lbr. ohne gewaehr ob alles passt. :)


gruss,
-- randy

[Uwe (Gast)]

Super, herzlichen Dank Randy.
Das Thermal Pad muss mit GND vernunden werden wenn ich mich nicht irre

[randy (Gast)]

hallo,

das thermal pad liegt oben auf dem chip:

The thermally enhanced PowerPAD package has an exposed pad up for
connection to a heat sink.

also kann man das schlecht in der lib connecten, oder? :)


gruss,
-- randy
