Ich habe für eine Frequenzweiche den Spannungsverlauf am Tieftöner,
Mitteltöner und Hochtöner plotten lassen. Die Summe der Spannungen habe
ich über Plot Settings-->Add
Trace-->Mag(V(Tiefen))+Mag(V(Mitten))+Mag(V(Hoehen)) anzeigen lassen.
Kann ich nun "nachträglich" irgendwie auch den Minimalwert und den
Maximalwert der Summe bestimmen ?
Bisher ist es mir nicht gelungen mittels .Measure AC Param
Mag(V(Tiefen))+Mag(V(Mitten))+Mag(V(Hoehen)) die Summe zu bestimmen und
anschliessend plotten zu lassen. Ein .Plot-Befehl existiert anscheinend
nicht.

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Parameter Plotten in LTSpice
von Helmut S. (helmuts)

Angehängte Dateien:
Bewertung
0 ▲ lesenswert
▼ nicht lesenswert
Hallo Hasn-Werner,

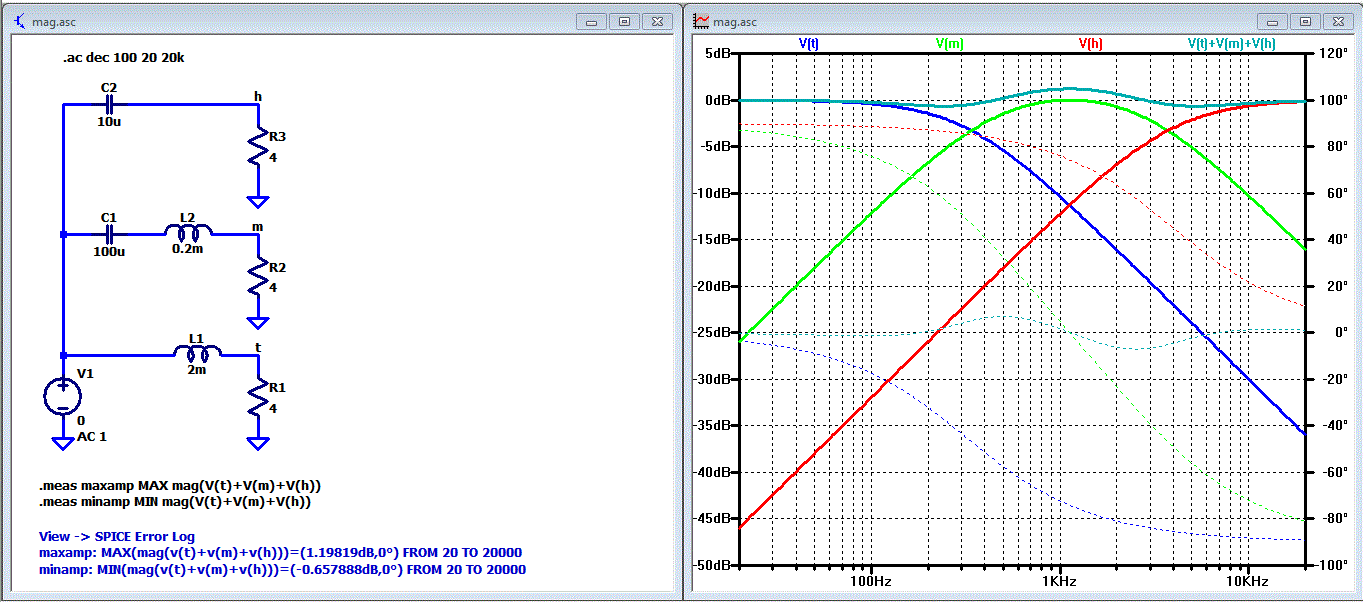

Also measure ginge so:

.meas maxamp MAX mag(V(t)+V(m)+V(h))
.meas minamp MIN mag(V(t)+V(m)+V(h))

Das Ergebnis steht im Log-file.

View -> SPICE Error Log

maxamp: MAX(mag(v(t)+v(m)+v(h)))=(1.19819dB,0°) FROM 20 TO 20000
minamp: MIN(mag(v(t)+v(m)+v(h)))=(-0.657888dB,0°) FROM 20 TO 20000

Im Anhnag ein Beispiel mit LTspiceXVII.
