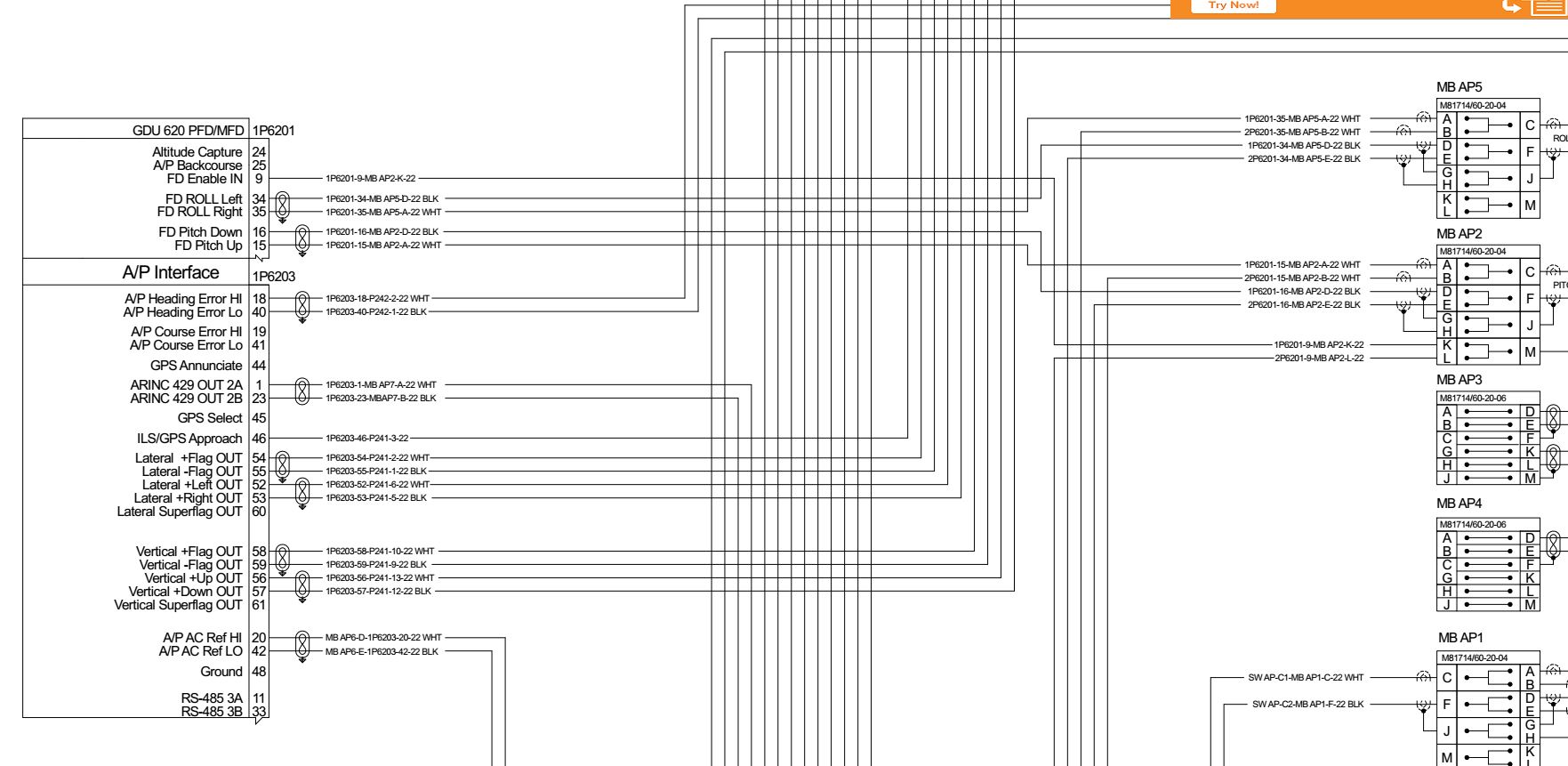

Hallo Forum, ich suche für meine BA-Thesis ein Programm um Verkabelungspläne zu generieren/zeichnen. Ich habe ein Ausschnitt aus einem anderen Verkabelungsplan hochgeladen. Ich darf nicht das ganze PDF hochladen. Es sollen ca 200 Pins miteinander verkabelt werden. Es geht um die Modernisierung der Avionik in einem Leichtflugzeug und es kommen 5 neue Geräte rein (GPS, Funk, Indikatoren, Audiopanel) Momentan nutze ich Simulink welches dem Professor nicht professionell genug ist. Mir gefällt die Erstellung der Blöcke, Numerierung, Kabellabel(wobei es eigtl im Kabel sein sollte) und die intuitive Bedienung. Ein Link zum bisherigen Simulink-Model: https://imgur.com/1PFgMRA ACAD Electrical probiere ich gerade, aber das nervt mich und passt nicht 100%. Ich erstelle einen "Connector" und verbinde ihn mit einem anderen. Sobald ich einen Stecker bewege wird die ganze Zeichnung nichts. Es ist auch furchtbar langsam und ich finde keinen guten Workflow. Am liebsten wäre mir ein Programm mit einfacher Block- und Pingenerierung, excel-ähnliche Tabellen (AUTOCAD ist so mies in dem Sinn - ich kann nicht mal tabben, copypasten oder direkt in Zeile was ändern...). Ein gutes Labeling der Kabel wäre auch schön. Die Kabel sollten sich auch alle mitbewegen... Hoffe ihr könnt mir weiterhelfen. Grüße Mirko
Angehängte Dateien:
-
(220 KB)
