Forum: Analoge Elektronik und Schaltungstechnik Fehler bei LT-Spice Simulation von LT1074 Datenblattbeschaltung


Fehler bei LT-Spice Simulation von LT1074 Datenblattbeschaltung
von Bagger (Gast)

Angehängte Dateien:
Lesenswert?
• ▲
▼
Hallo,

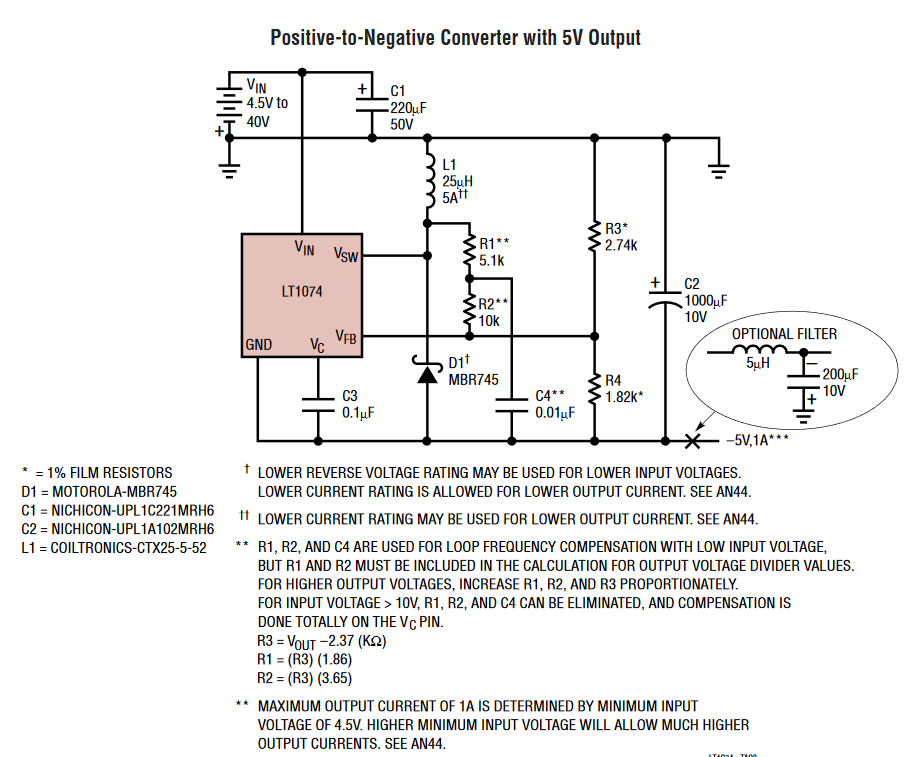

ich bekomme beim Simulieren einer Datenblattbeschlatung vom LT1074 in
LTSpice völlig falsche Ergebnisse.

Sieht jemand den Fehler?

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Fehler bei LT-Spice Simulation von LT1074 Datenblattbeschaltung
von Helmut S. (helmuts)

Angehängte Dateien:
Lesenswert?
• ▲
▼

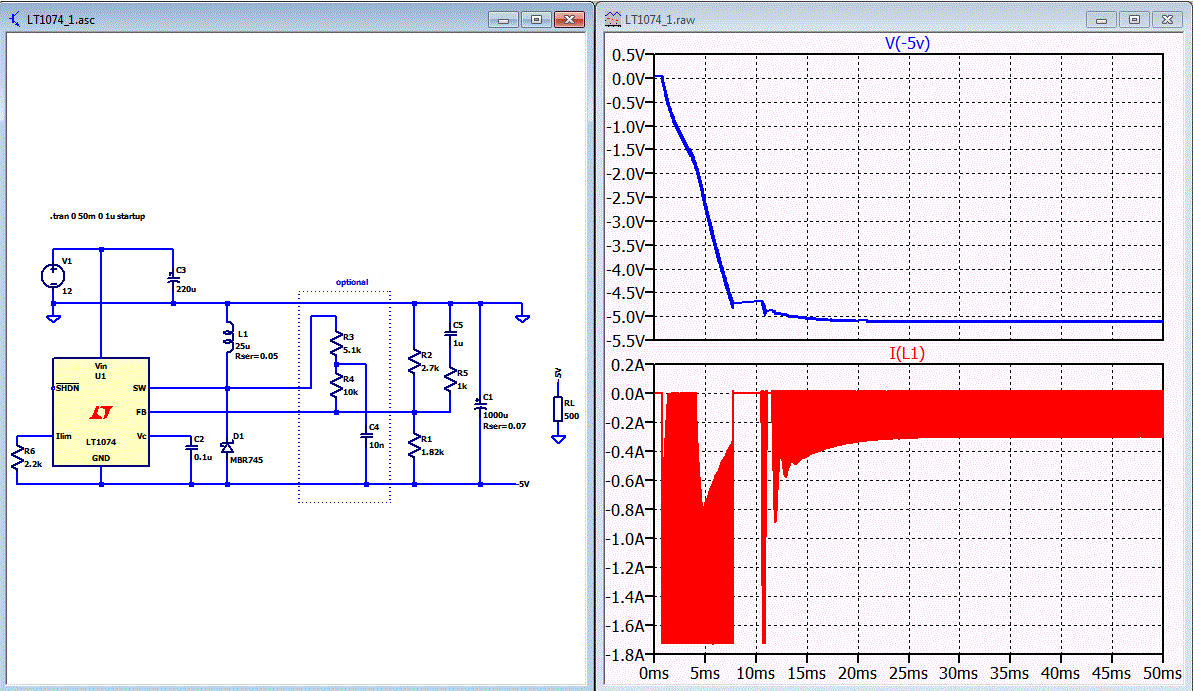

Deine Spannungsquelle ist falsch herum eingebaut.

Beachte den hohen Strom beim hochfahren - 5A. Nimm lieber einen Typ mit
kleinerem maximalem Strom, wenn du keine x-Ampere benötigst.

: Bearbeitet durch User
Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Fehler bei LT-Spice Simulation von LT1074 Datenblattbeschaltung
von Helmut S. (helmuts)

Angehängte Dateien:
Lesenswert?
• ▲
▼

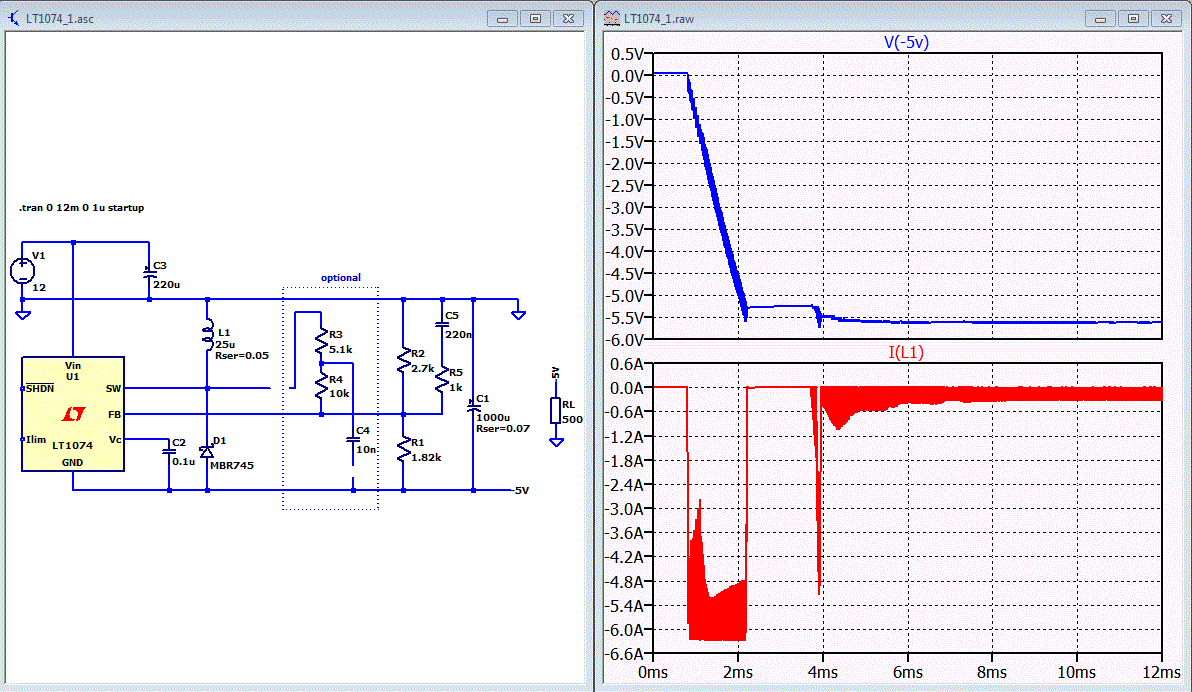

Mit einem Widerstand an Rlim kann man den maximalen Strom einstellen.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
