Kicad: Automatisches Platzieren sowie Fehlermeldung

Hermes Gast #5225314
Lesenswert?
• ▲
▼
Habe gerade mit Kicad angefangen zu spielen (inkl. Doku lesen). Was ich
übrhaupt nicht hinbekomme, ist das automatische Paltzieren von
Footprints auf der Platine (Kicad von heute): Ich öffne pcbnew aus kicad
heraus, lese die Netzliste ein, zeichne im Layer edge.cuts eine Platine,
drücke "Footprintmodus für automatisches..platzieren...". Dann wähle ich
"globales verteilen und platzieren" "alle footprints automatisch
platzieren" und: Nix!

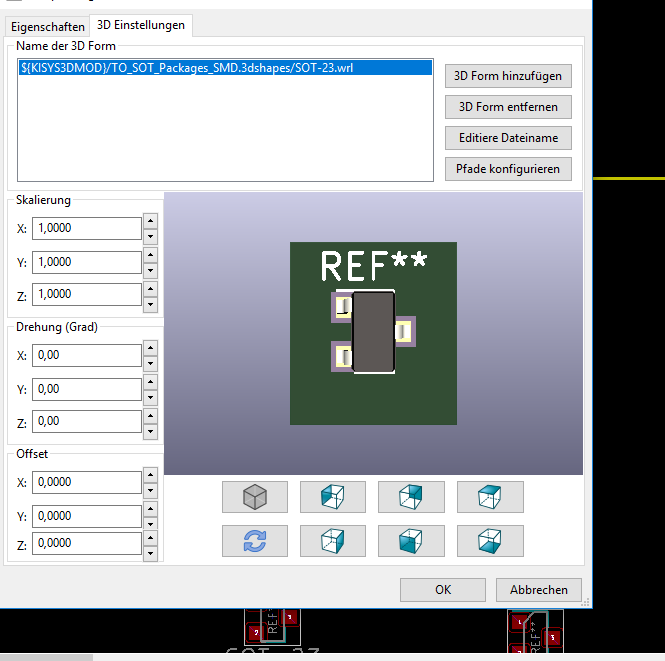

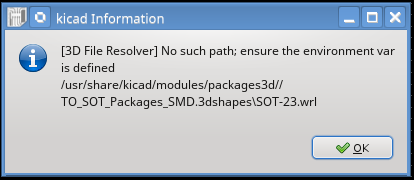

Und in der 3D-Ansicht kommt die Meldung im Bild. Da scheint wohl etwas
mit den Pfadangaben falsch zu sein (2 mal slash hintereinander und ein
backslash später). Unter Linux.
