Forum: Mikrocontroller und Digitale Elektronik Welcher µC wurde hier verbaut? Heizkörperregler SilverCrest - Bluethooth


Welcher µC wurde hier verbaut? Heizkörperregler SilverCrest - Bluethooth
von Bernhard S. (bernhard)

Angehängte Dateien:
Lesenswert?
• ▲
▼

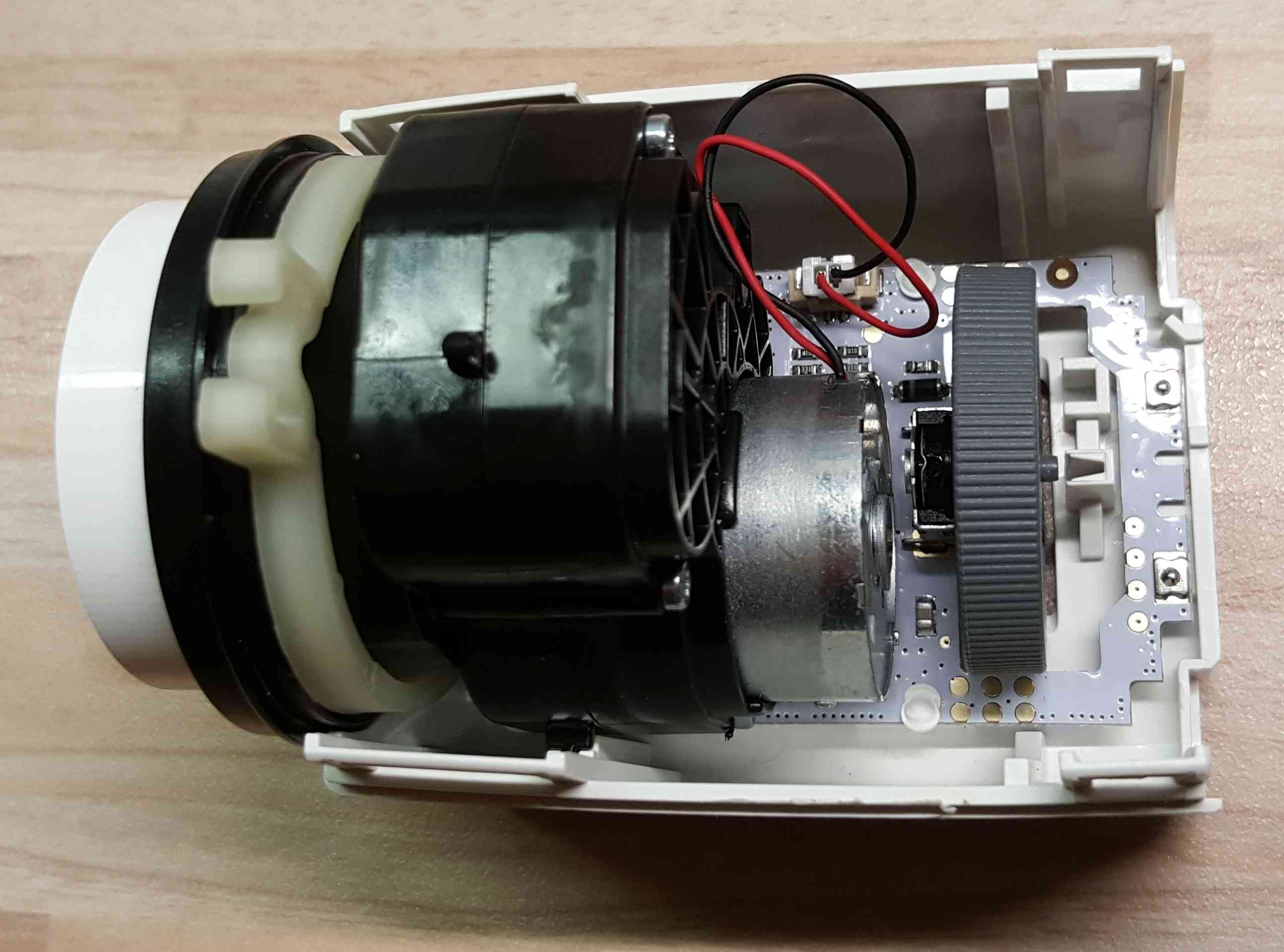

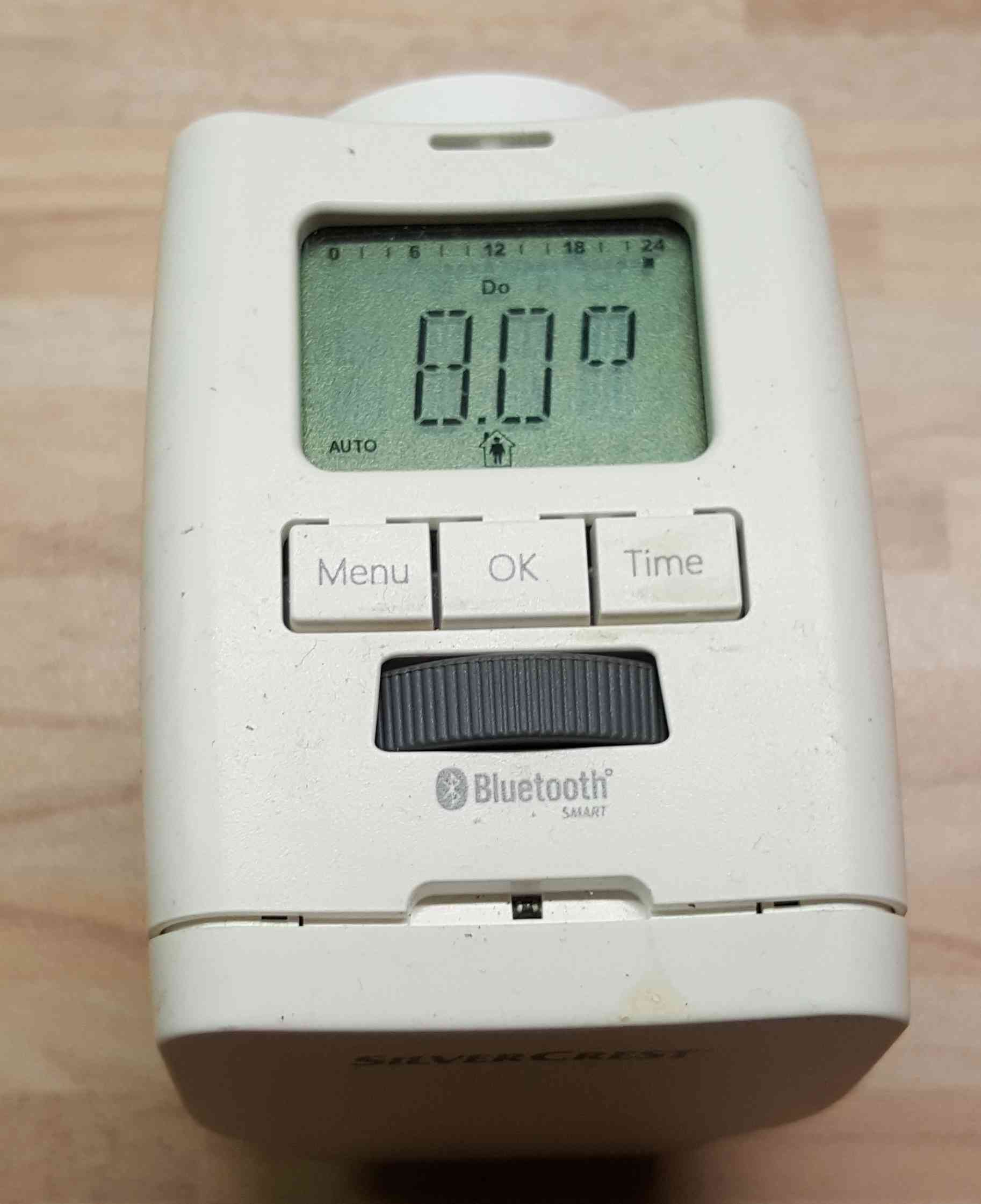

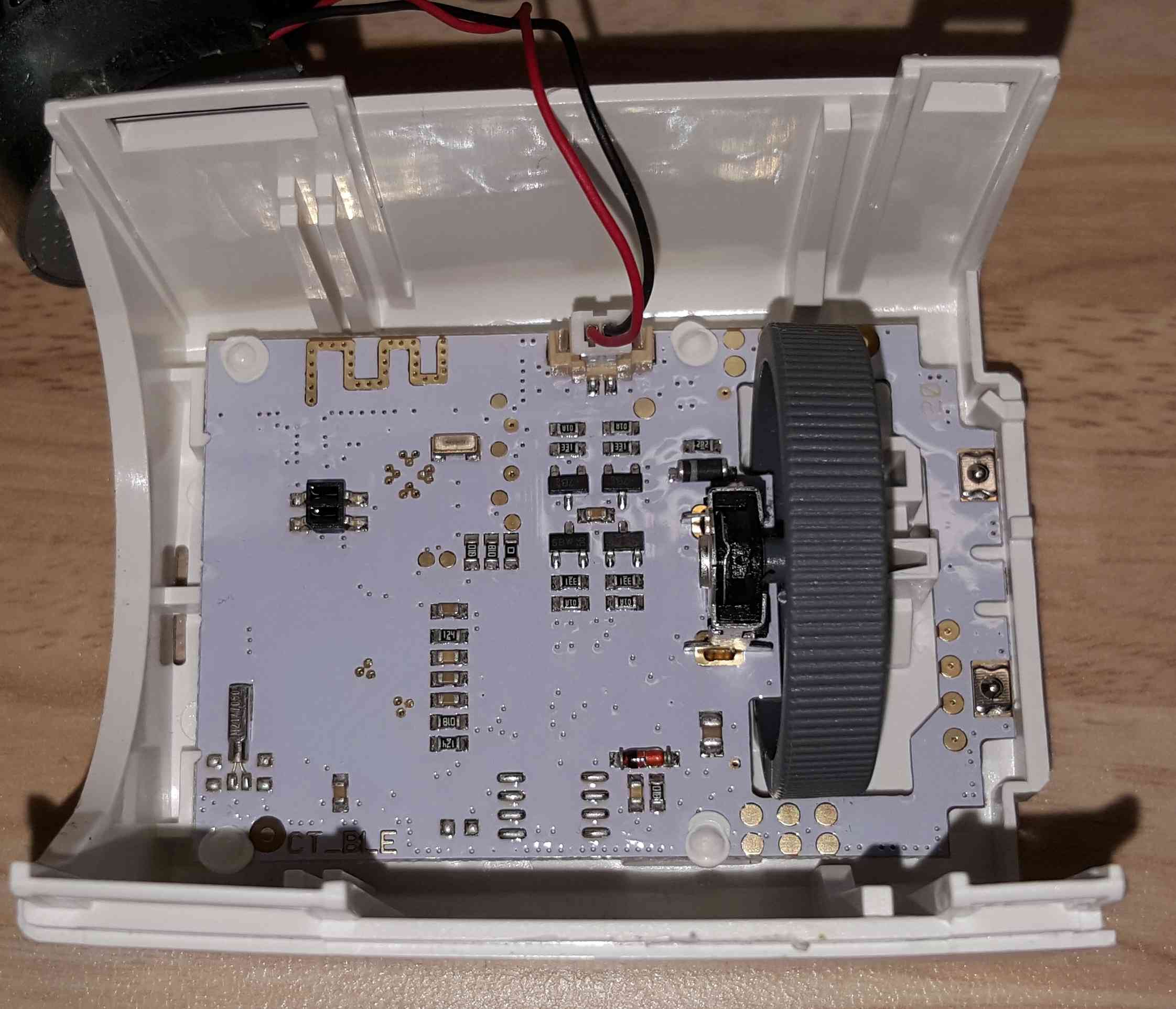

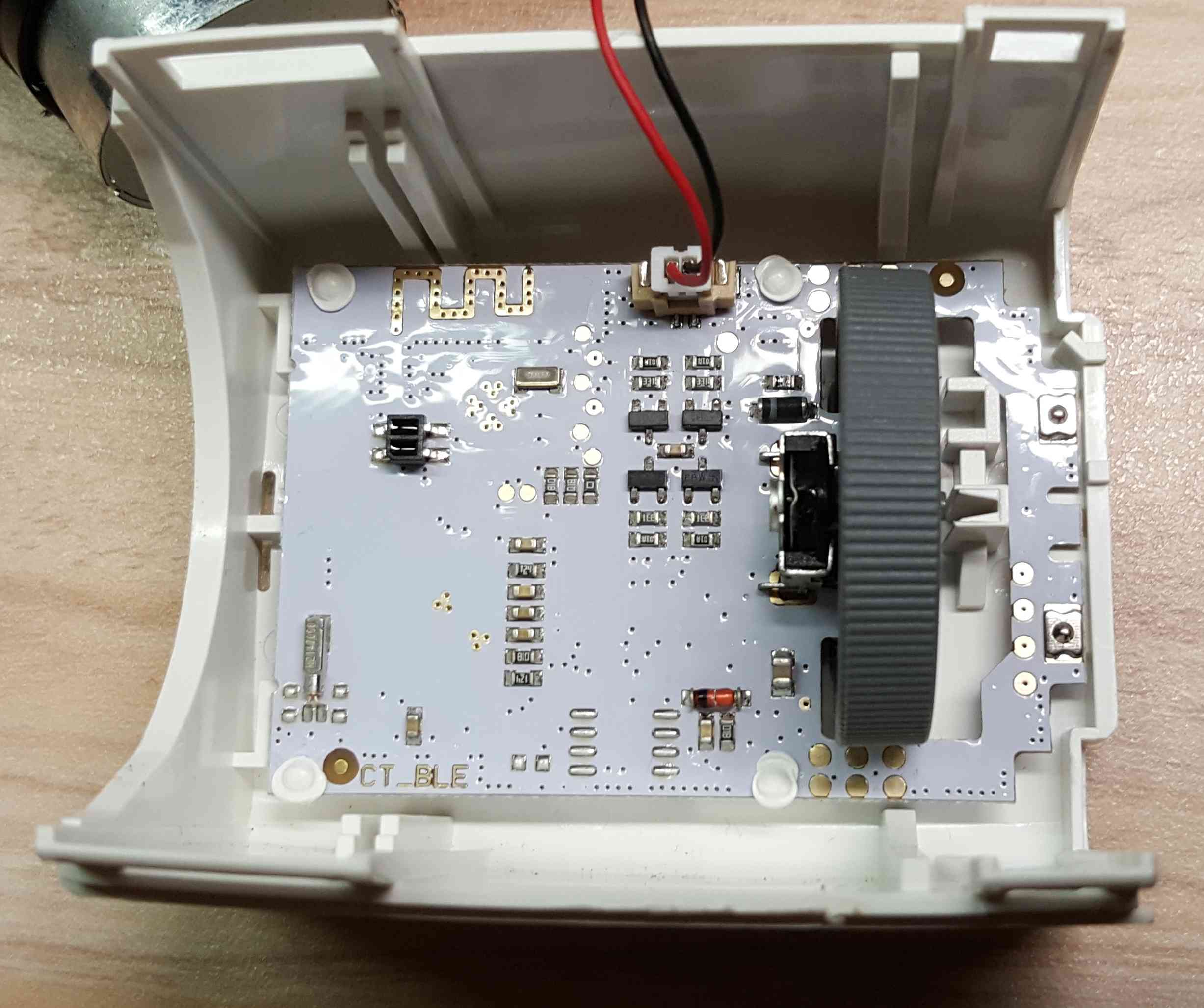

Leider ist die Platine mit einer Kunststoff-Halterung verschweißt.

Hätte jemand ein Bild von der Bestückungsseite?

Welcher µC wurde verbaut? Ich vermute ein ATmega169.

Hätte jamand einen Schaltplan?

Danke

Bernhard

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Welcher µC wurde hier verbaut? Heizkörperregler SilverCrest - Bluethooth
von Rufus Τ. F. (rufus) Benutzerseite

Lesenswert?
• ▲
▼
Eine ältere Ausführung gibt's hier:

Beitrag "Re: Entwicklungen und Forschung um den Sparmatic Comet / Zero v2 Heizungsthermostat"

Beeindruckend, daß so viel Aufwand dafür aufgebracht wird, immer wieder
neuere Hardwarevarianten zu produzieren.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Welcher µC wurde hier verbaut? Heizkörperregler SilverCrest - Bluethooth
von Bernhard S. (bernhard)

Angehängte Dateien:
Lesenswert?
• ▲
▼
Danke Rufus

Hier wurde er sehr gut vom Ronny beschrieben

Beitrag "Re: Entwicklungen und Forschung um den Sparmatic Comet / Zero v2 Heizungsthermostat"

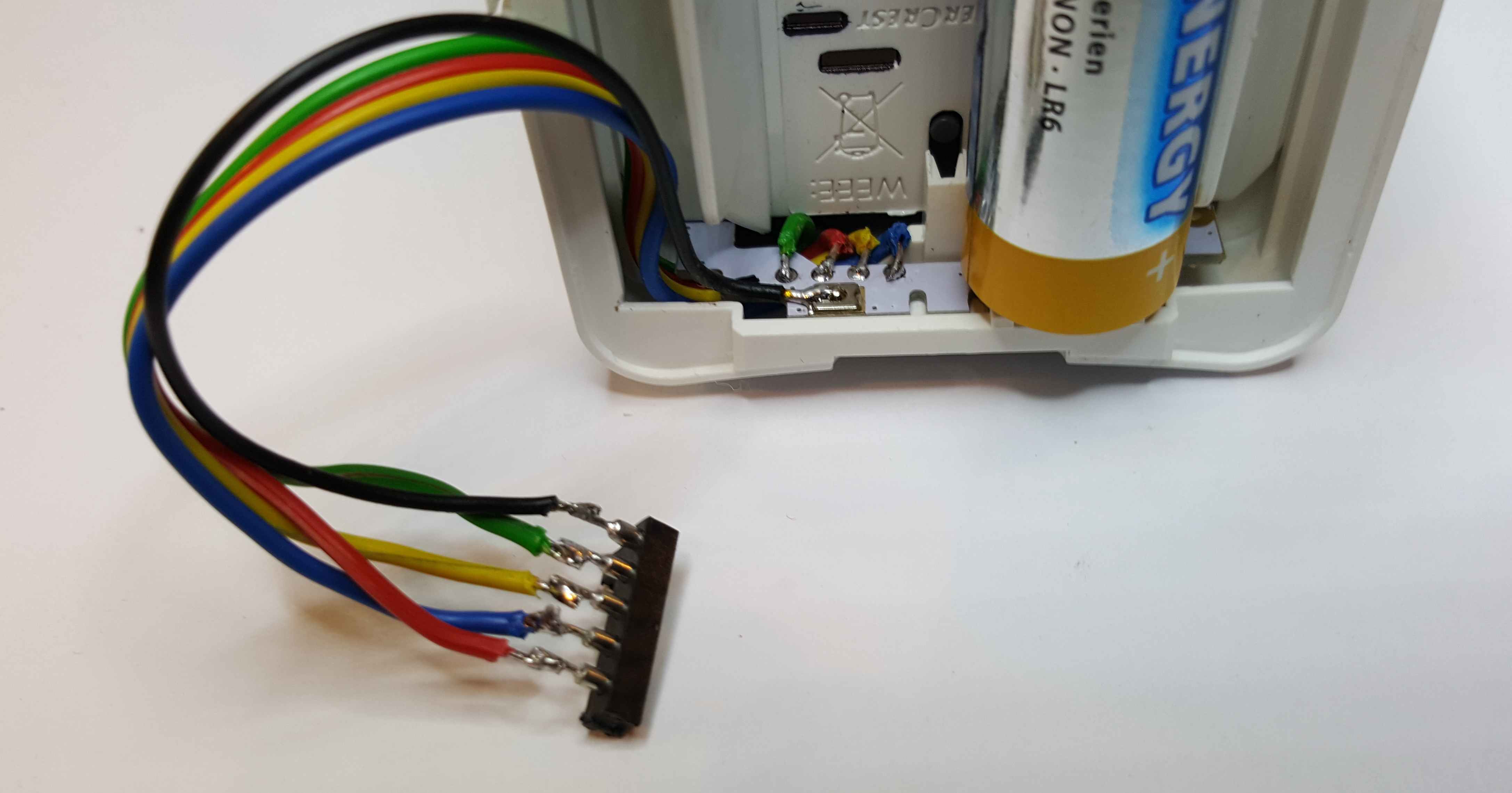

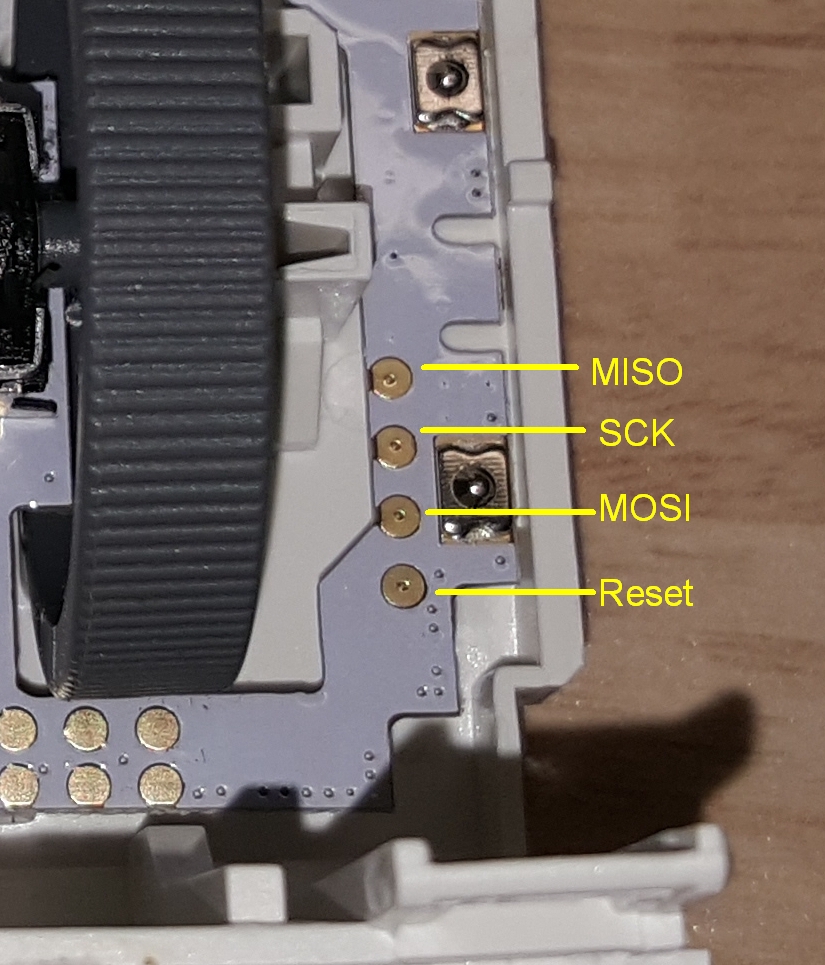

Da er sehr gut von außen programmierbar ist, anbei noch ein Bild von der
Anschlussbelegung + Programmieradapter:

: Bearbeitet durch User
Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
