Forum: Mechanik, Gehäuse, Werkzeug Arduino RS485 Shield Maße.


Autor: Andi R. (mundm)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

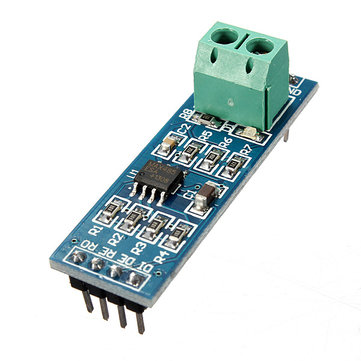

hat jemand so ein China RS485 Shield rumliegen und könnte mir den
Abstand der beiden Pinheader zueinander ausmessen? Hab leider kein
Datenblatt gefunden und bin bis jetzt auf einen Abstand von 1,15 Zoll
gekommen!

Besten Dank, Andi

Autor: Florian R. (Firma: TU Wien) (frist)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
die 1.15" kommen mir komisch vor, angeblich sind diese Module insgesamt
44 lang. Daraus wurde ich schließen, dass die Header Cam 1.5" Abstand
haben.

Grüße
Flo

Autor: pegel (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mit der Bildvermessung in LibreCAD bin ich auf 1,6in = 40,64mm gekommen.

Wenn die Platine 44mm lang ist, bleiben von der Stiftreihe nach aussen
jeweils 1,68mm.
Würde sagen das passt.
