Suche Anschlussbelegung zu Ladestation Automower 260/265 ACX

[Oki (Gast)]

Hallo Zusammen,

ich brauche Hilfe beim Anschluss der Platine der Ladestation des
Husqvarna Automower 265 ACX Rasenroboters.

Um der Nachfrage zuvor zu kommen: Ich habe keinen Rasenroboter und keine
komplette Ladestation sondern nur die Platine und verfolge damit ein
anderes Projekt.

Sowohl der Händler wo ich die Platine erworben habe als ach das Net
können mir keine hilfreichen Informationen zu meiner Problematik geben.
Vielleicht hat hier ja Jemand das Modell (oder ähnliche von Husqvarna)
und würde die Ladestation öffnen und vielleicht ein Bild machen, damit
ich mich dran orientieren könnte.

Ich brauche folgende Informationen:

Anschlussort und Belegung der Stromversorgung
Anschlussort und Belegung der Schleifenanschlüsse + Suchkabel
Anschlussort und Belegung des Ein/Ausschalters - falls es den überhaupt
gibt.

Mit Anschlussort meine ich die Steckverbinder auf der Platine.

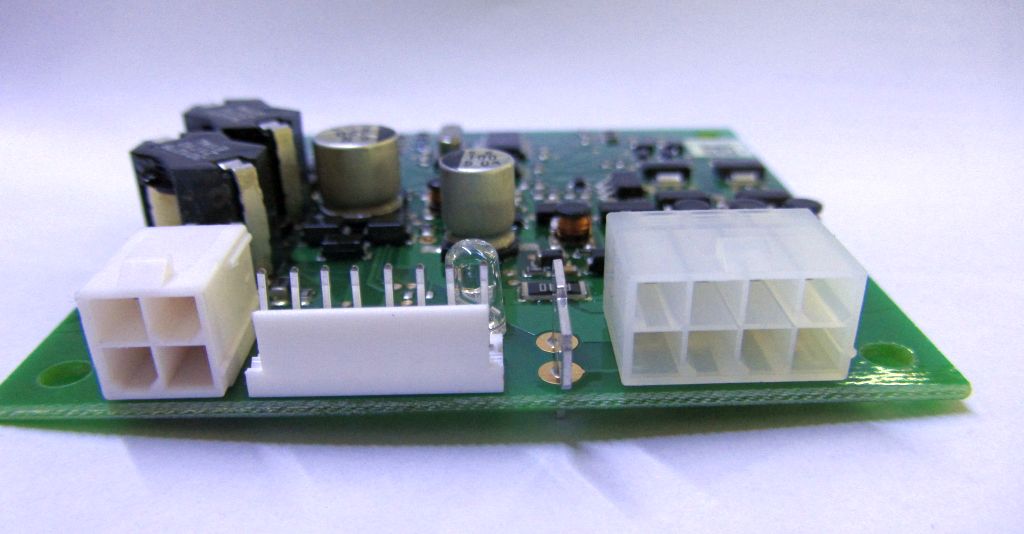

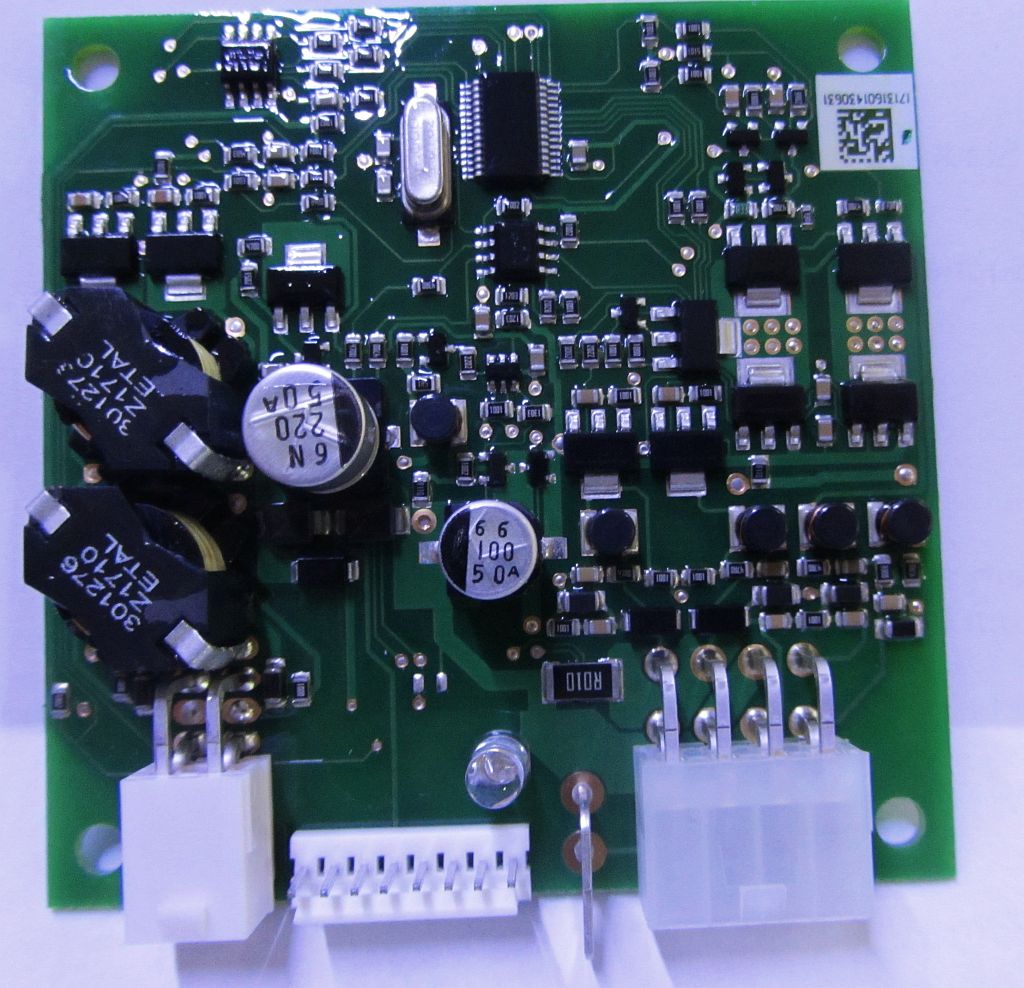

Anhängend zwei Bilder der Platine (sorry für die Qualität - aber es
müsste reichen).

Vielen Dank!!

[Oki (Gast)]

Hat sich erledigt

[NEC (Gast)]

warum hat sich das erledigt?
