Frage zu MOSFET Schaltung
von Toni (Gast)

Angehängte Dateien:
Lesenswert?
• ▲
▼

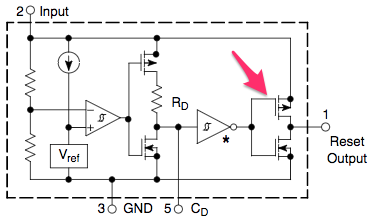

Was macht die markierte Schaltung (2 MOSFETs), wenn der Eingang LOW oder
HIGH ist? Ist der "Reset Output" entweder HIGH oder LOW - also kein Open
Drain möglich? Siehe Anhang.

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Frage zu MOSFET Schaltung
von Stefan F. (Gast)

Lesenswert?
• ▲
▼
Richtig, das ist kein Open-Drain Ausgang.

Die beiden Transistoren invertieren das Ausgangssignal des
Schmitt-Triggers und sind höher belastbar.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Frage zu MOSFET Schaltung
von Toni (Gast)

Lesenswert?
• ▲
▼
Sehr gut, vielen Dank!
