Hallo zusammen, kennt sich jemand mit GECKOCircuits aus?

Ich habe ein Problem, nämlich einen Simplen Schmitt Trigger zu
realisieren.

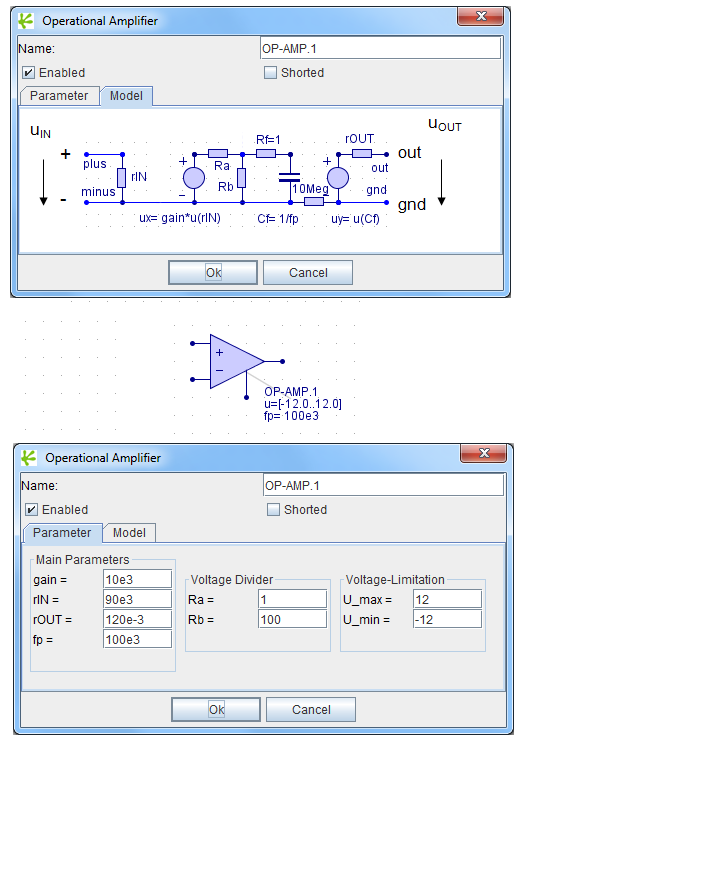

Weiß jemand wofür der untere Pin ist?

Jedenfalls nicht für U_max und U_min des Ausgangs denn die stellt man im
Menü ein.
in PSpice oder LTSpice krieg ich das zum laufen, hier aber net.


Kennt jemand die Lsg?

: Bearbeitet durch User
Autor: DCDC (Gast)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Hallo,

der Pin ist meiner Meinung nach der (Masse-)bezug für den Ausgang. Im

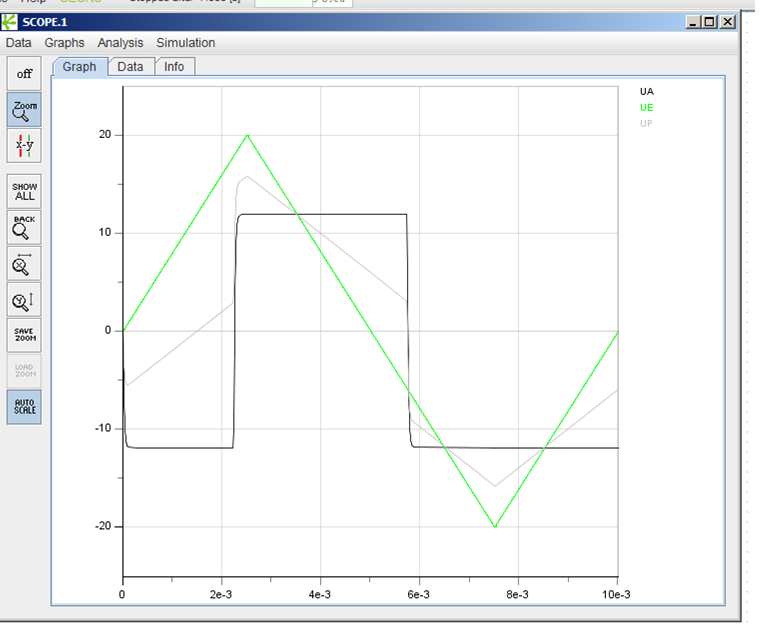

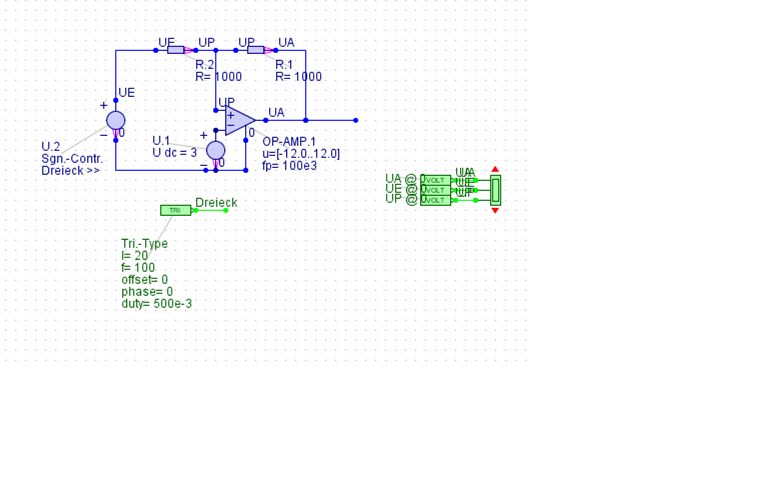

Model gnd. Anbei mal die Simulation für den Schmitt-Trigger.

Gruß DC/DC

Autor: Markus T. (1lc)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke hat geklappt, allerdings nur wenn ich eine sehr viel kleineres
t_step in der Simulation einstelle, Andernfalls kommt durch eine
numerische Instabilität verursachte Meldung:

"Numerical instability of switch!"
      "Aborting Simulation"


ist das normal? Ich hätte gedacht ein t_step von 100ns wäre vollkommen
ausreichend für sowas.

Autor: DCDC (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

ja das Problem trat bei mir auch auch. Ich kann Dir aber nicht sagen, ob
dass immer der Fall ist.

Gruß DC/DC
