Forum: Analoge Elektronik und Schaltungstechnik Unbekannte Beschaltung eines uA741


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Marco S. (hochfrequenz)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

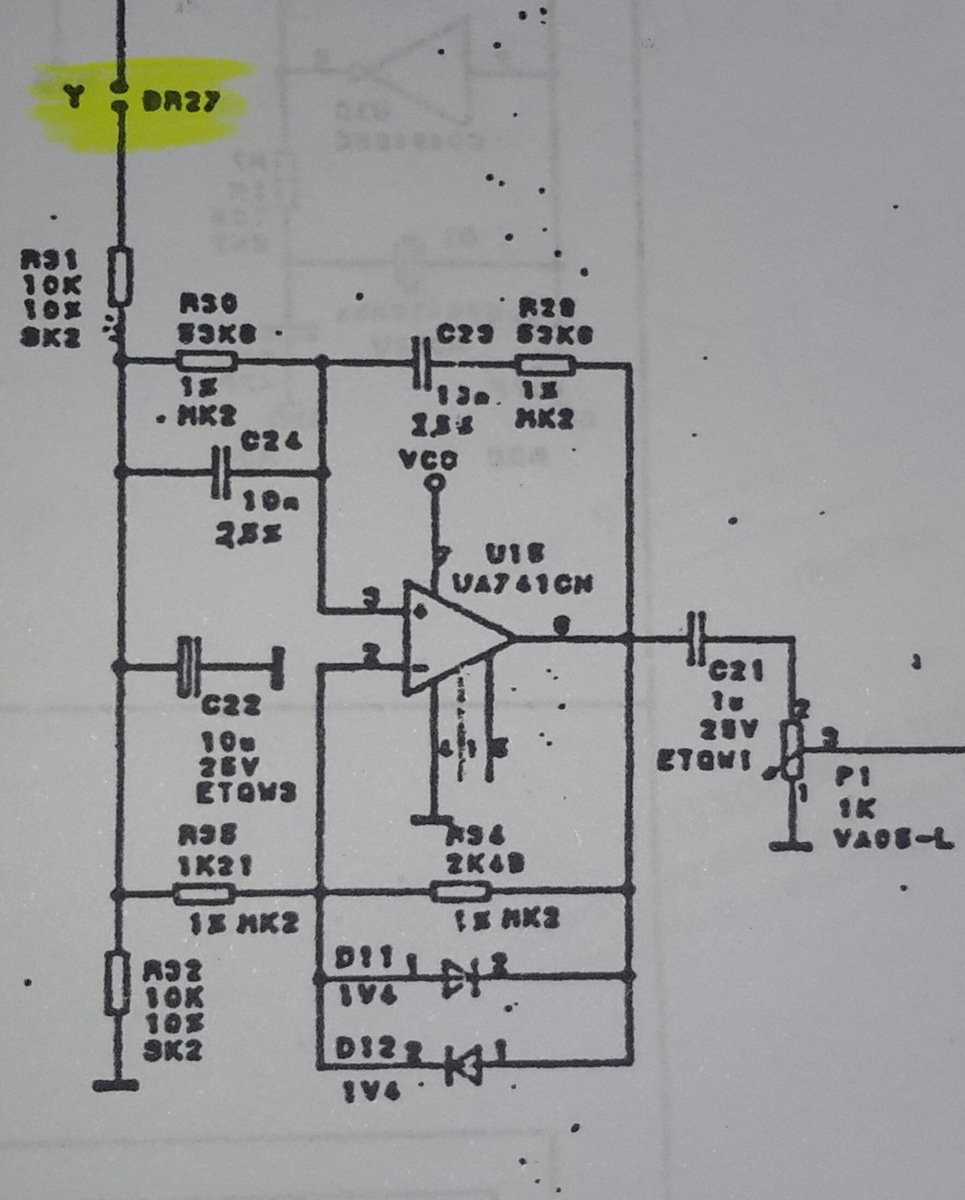

ich habe hier eine Beschaltung eines uA741 die mir unbekannt ist.
Bekannt ist , dass an dessen Ausgang ein in der Frequenz fester NF-Ton
abgegeben wird. Es heisst, dass durch Brücken der Brücke Y der
Tongenerator aktiviert wird. Es kann aber auch sein, dass die BrückeY
nicht nur eine Soannungsversorgung ist, sondern ggf. schon selbst eine
Frequenz in die abgebildete Schaltung einprägt.

Welche Grundschaltung jst hier zusehen?


Mit freundlichen Grüßen
Marco Schramm

von Andreas B. (bitverdreher)


Bewertung
1 lesenswert
nicht lesenswert
Sieht nach einer simplen Wien-Brücke aus.

von Nils P. (torus)


Bewertung
1 lesenswert
nicht lesenswert

von hochfrequenz (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Vielen Dank,
das ist es. Dimensionierung stimmt auch mit den theoretischen Angaben
überein.

DANKE !

Marco Schramm
