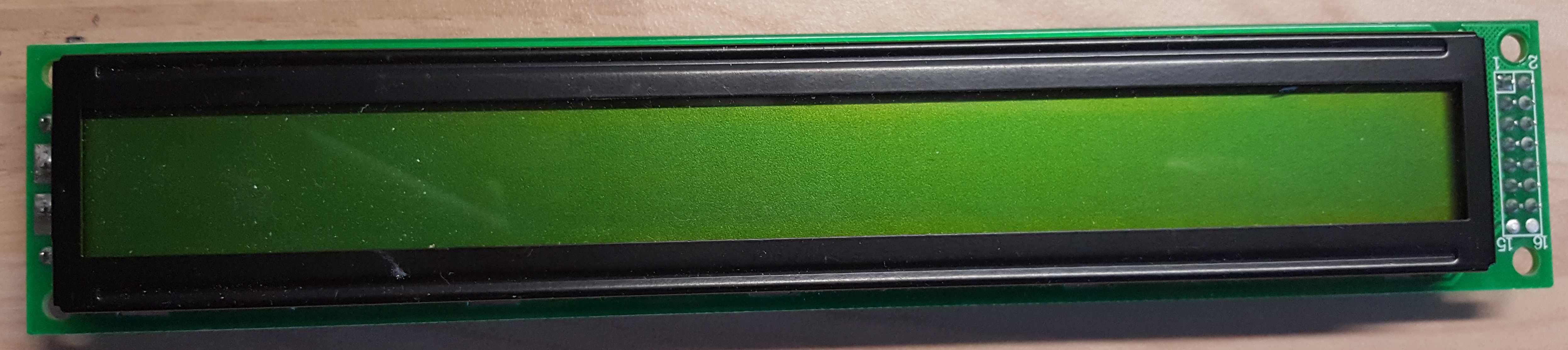

Ich suche die Anschlussbelegung und den genauen Typ dieses Displays. Kann jemand helfen? Danke Bernhard

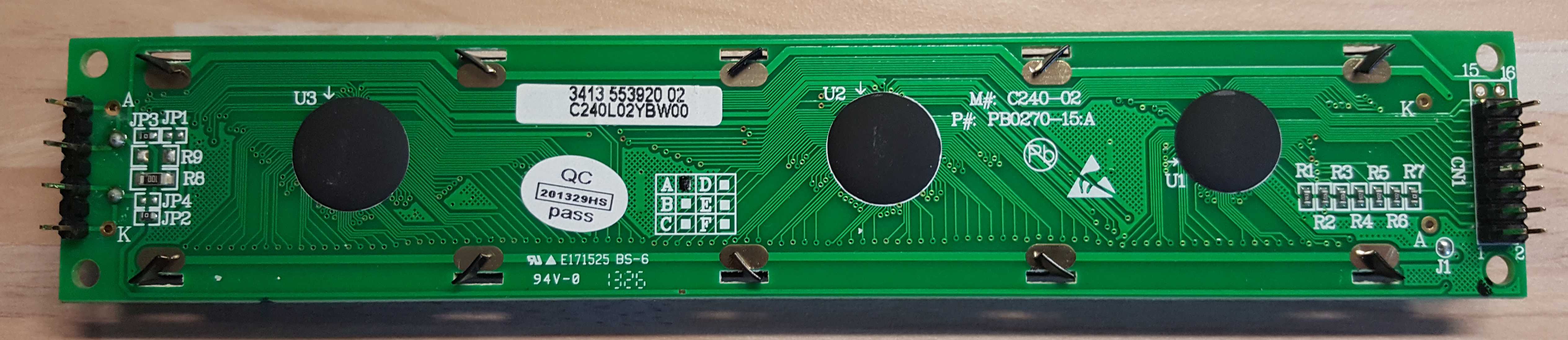

Wenn man die Bezeichnung, die auf dem Aufkleber draufsteht, der Suchmaschine seiner Wahl vorwirft, findet man in wenigen Sekunden das Datenblatt des Displays: http://static6.arrow.com/aropdfconversion/6e6fdf4824b8688400a3da7dfca33d825a03fa5e/c240x02xxw00_rev1.pdf
sieht nach LCD-PM 2X40-6 aus https://www.reichelt.de/?ARTICLE=53953&PROVID=2773 http://cdn-reichelt.de/documents/datenblatt/A500/LCD402A_BL-DB.pdf also 1-16 sind ja benannt, das würde ich probieren die übliche 16 Pin Belegung exlusive 15-16 LED
Ich danke Euch. Hatte jetzt 1h wertvolle Lebenszeit sinnlos an der Suchmaschine verbracht ... und die Lösung ist doch ganz einfach :-)
