Bauteil anhand Marking Code und Schaltschema erkennen
von Michael (Gast)

Angehängte Dateien:
Bewertung
0 ▲ lesenswert
▼ nicht lesenswert
Hallo

Ich habe ein SMD-Bauteil welches ich gerne anhand des Marking Code
identifizieren möchte.
Suchmaschinen und Listen brachten leider nicht das gewünschte Ergebnis.
In der Hoffnung, dass Ihr mir weiterhelfen könnt hier die Eckdaten:

- IC
- vermutlich SOT23-6
- PWM-controller in einem Schaltnetzteil
- Marking Code: M q1 35 (siehe Foto)

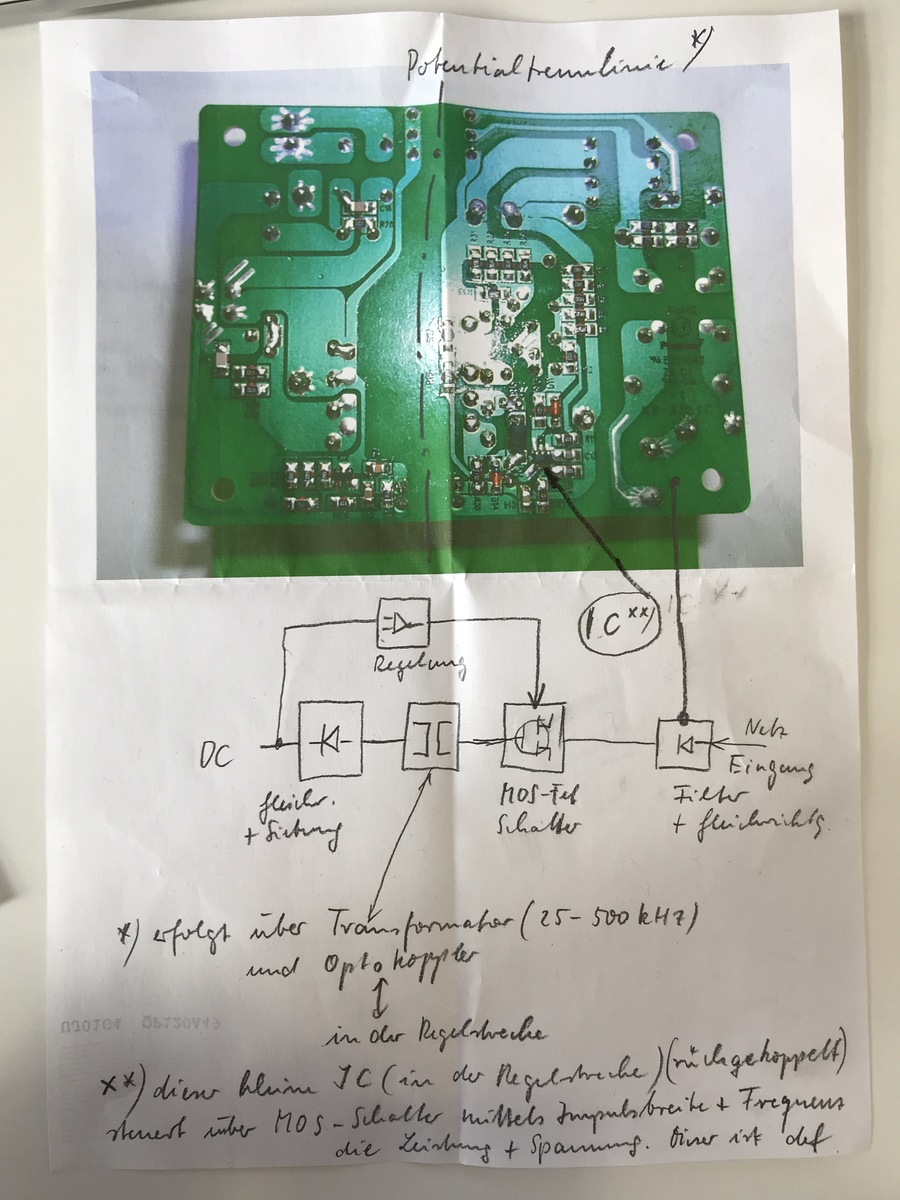

- Schaltschema siehe Anlage

Danke im Voraus und viele Grüße


Michael

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Bauteil anhand Marking Code und Schaltschema erkennen
von Martin (Gast)

Bewertung
0 ▲ lesenswert
▼ nicht lesenswert
Könnte das Monolithic Power Systems sein?
https://www.digikey.com/products/en/integrated-circuits-ics/pmic-ac-dc-converters-offline-switchers/748?k=&pkeyword=&v=1589&FV=ffe002ec%2C40301f%2C4033fa%2C4003da&quantity=0&ColumnSort=0&page=1&pageSize=25

- Martin

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Bauteil anhand Marking Code und Schaltschema erkennen
von Michael (Gast)

Bewertung
0 ▲ lesenswert
▼ nicht lesenswert
Hallo Martin,

die haben alle nur fünf Beinchen. mein PWM hat sechs.

Danke trotzdem
