Forum: Analoge Elektronik und Schaltungstechnik PCB Layout Besonderheit


PCB Layout Besonderheit
von Georg M. (g_m)

Angehängte Dateien:
Lesenswert?
• ▲
▼

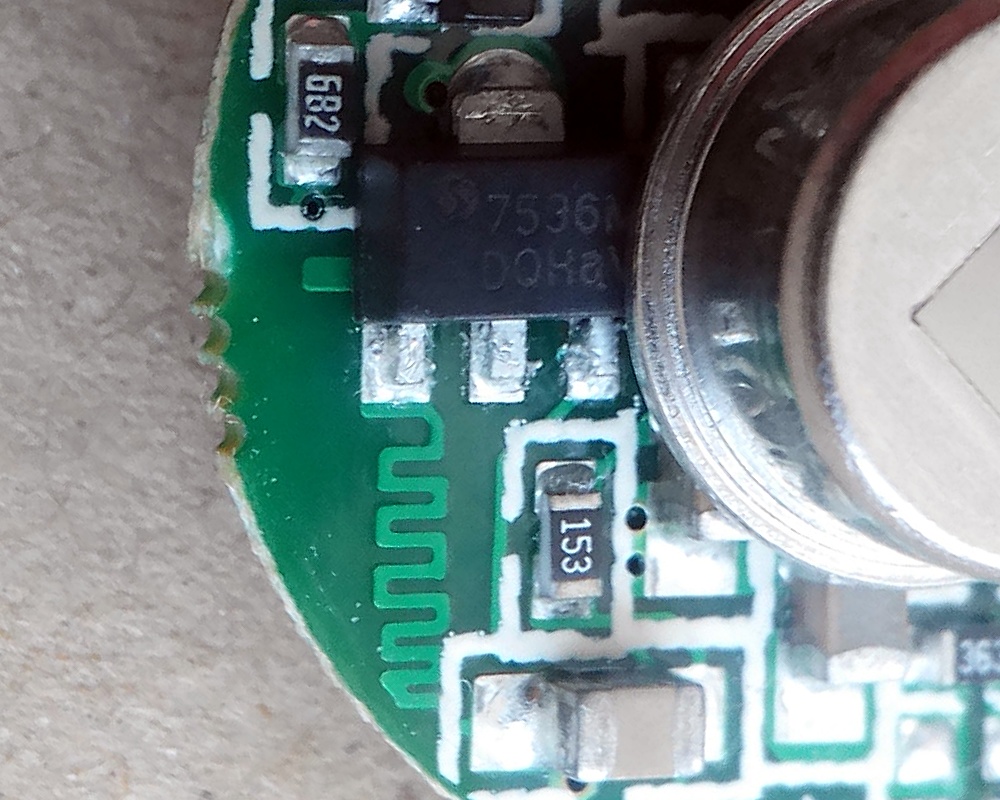

Welchen Zweck könnte diese Form der Leiterbahn am GND-Pin eines
LDO-Spannungsreglers haben?

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: PCB Layout Besonderheit
von Chris K (Gast)

Lesenswert?
• ▲
▼
Shunt zur Strommessung

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: PCB Layout Besonderheit
von Uwe B. (Firma: TU Darmstadt) (uwebonnes)

Lesenswert?
• ▲
▼
Das koennte ein Stromfuehlerwiderstand sein, etwa 20 mOhm (geschaetzte
50 Squares bei etwa 0.5 mOhm / Square bei 35 um Kupfer). Oder vielleicht
kann der 7536 keine Keramik Cs mit niedrigen Innenwiderstand. Das
Datenblatt zeigt immer nur Elkos als Ausgangskondensator, die haben per
se einen hoeheren ESR.
