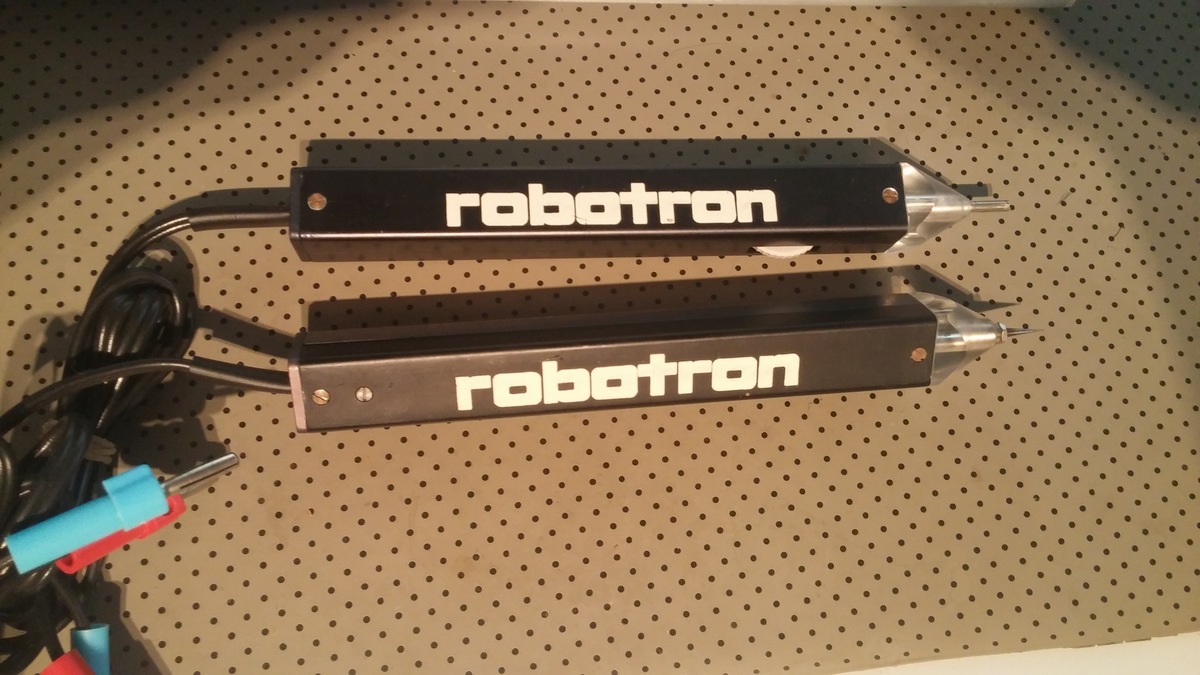

Pulserstift LGP101 Stromprüferstift SPS101

[A. M. (annell)]

Verkaufe ein sehr gut erhaltenes Set!
Stelle mir preislich 100 Euro inkl. Versand vor!

Pulserstift LGP101
Mit dem Pulser konnte man probeweise elektrische Signale in eine
Schaltung einspeisen, ohne die ursprüngliche Schaltung dazu auftrennen
zu müssen. Hersteller war der VEB Robotron-Rationalisierung Weimar.
Der Pulser hatte einen Tristate-Ausgang, der die meiste Zeit hochohmig
war und dazwischen sehr kurze Pulse nach H und L lieferte. Per
Umschalter konnten Einzelimpulse, Impuls-Zehnerpakete oder Dauerimpulse
abgegeben werden. Die Auslösung erfolgte über einen Taster; eine Lampe
in der Prüfstiftspitze zeigte die abgegebenen Impulse an. Die Pulse
waren so niederohmig, dass sie den irgendwie geschalteten Ausgang eines
vorgelagerten Gatters gewaltsam umschalteten. Aufgrund der Kürze der
Impulse wurden die vorgelagerten Ausgänge dabei trotzdem nicht
geschädigt. Damit konnten das korrekte Schaltverhalten nachfolgender
Gatter geprüft werden, ohne das deren Eingänge offen liegen mussten.
Ein anderes Anwendungsgebiet war die Stromeinspeisung zwecks Nachweis
von Kurzschlussstellen in Zusammenspiel mit dem Stromprüferstift SPS101

Stromprüferstift SPS101
Der Stromsensor arbeitete berührungslos und konnte benutzt werden, um
den Stromfluss in einer Leiterbahn (minimal 1 mA) nachzuweisen. Dazu
wurde das Magnetfeld der Leiterbahn induktiv erfasst und elektronisch
verstärkt. Die Anzeige des Stromflusses erfolgte über eine Glühlampe in
der Stiftspitze, ein Rädchen diente der Einstellung der Empfindlichkeit.
Hersteller war wieder der VEB Robotron-Rationalisierung Weimar.

Im Falle eines Kurzschlusses in der zu prüfenden Schaltung bei mehreren
parallel geschalteten Bauteilen (IC's, Entstörkondensatoren) konnte von
der Stromquelle beginnend die Leiterbahn entlang getastet werden. War
die Stelle des Kurzschlusses passiert, erlosch die Anzeigelampe. Als
Stromquelle konnten entweder die eigenen Signale der Prüfschaltung oder
das Signal des Pulserstiftes LGP101 benutzt werden.

Ansonsten konnte mit dem Stift auch das grundsätzliche Arbeiten
beliebiger Geräte selbst von außen durch das Gehäuse durch nachgewiesen
werden.

[Holm T. (Gast)]

Ich würde Dir maximal die Hälfte geben wollen.

Gruß,

Holm

[A. M. (annell)]

Dann machen wir es so und dein Netzteil geht gleich mit auf die Reise!
Habe es in der Zwischenzeit gefunden!
Alles andere per Mail!

[Günter R. (guenter-dl7la)]

Ach, sieh mal an, HP-545A bis -547A lassen grüßen.

[A. M. (annell)]

Günter R. schrieb:
> Ach, sieh mal an, HP-545A bis -547A lassen grüßen.

????

[A. M. (annell)]

Ich verstehe...;-)

[Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)]

Ja... es geht auch filigraner...

http://www.wolfgangrobel.de/electronics/10529a.htm

[Alex G. (dragongamer)]

Faszinierend. Wusste nicht dass es sowas gibt.
Wird ähnliches heute nicht mehr hergestellt?
Zumindest der Stromprüferstift wirkt ziemlich nützlich.

[Holm T. (Gast)]

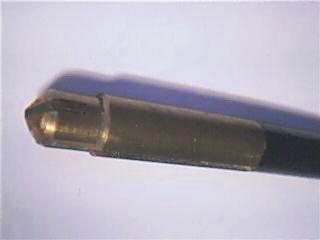

Ich wollte mir so einen Stift immer mal selber bauen und hatte mir zu
dem Zweck mal einen Kopf eines Magnettrommelspeichers organisiert. Das
Ding liegt immer noch hier herum...

Gruß,

Holm

[Michael F. (michael_ng)]

Falls noch jemand Interesse hat:
Einen einzelnen funktionierenden SPS101 habe ich auch noch abzugeben.
Evtl. finde ich auch noch die Anleitung als pdf.

Bitte erst einmal versuchen, sich per PN zu melden.

[Harald W. (wilhelms)]

Holm T. schrieb:

> Kopf eines Magnettrommelspeichers

Kann sich der Kopf nicht auch die dazugehörige Schaltung ausdenken?
:-)

[Holm T. (Gast)]

..schön wärs, die Computepower damaliger Trommelspeicherköpfe war noch
nicht so groß..

Ich hatte vor entweder einen der TTL Leseverstärker D122 (SN7522N) oder
aber einen A281D (TAA981) dahinter zu hängen. Das ist aber immer beim
"mal wollen" geblieben.

Gruß,

Holm

[A. M. (annell)]

..und weg sind sie!
