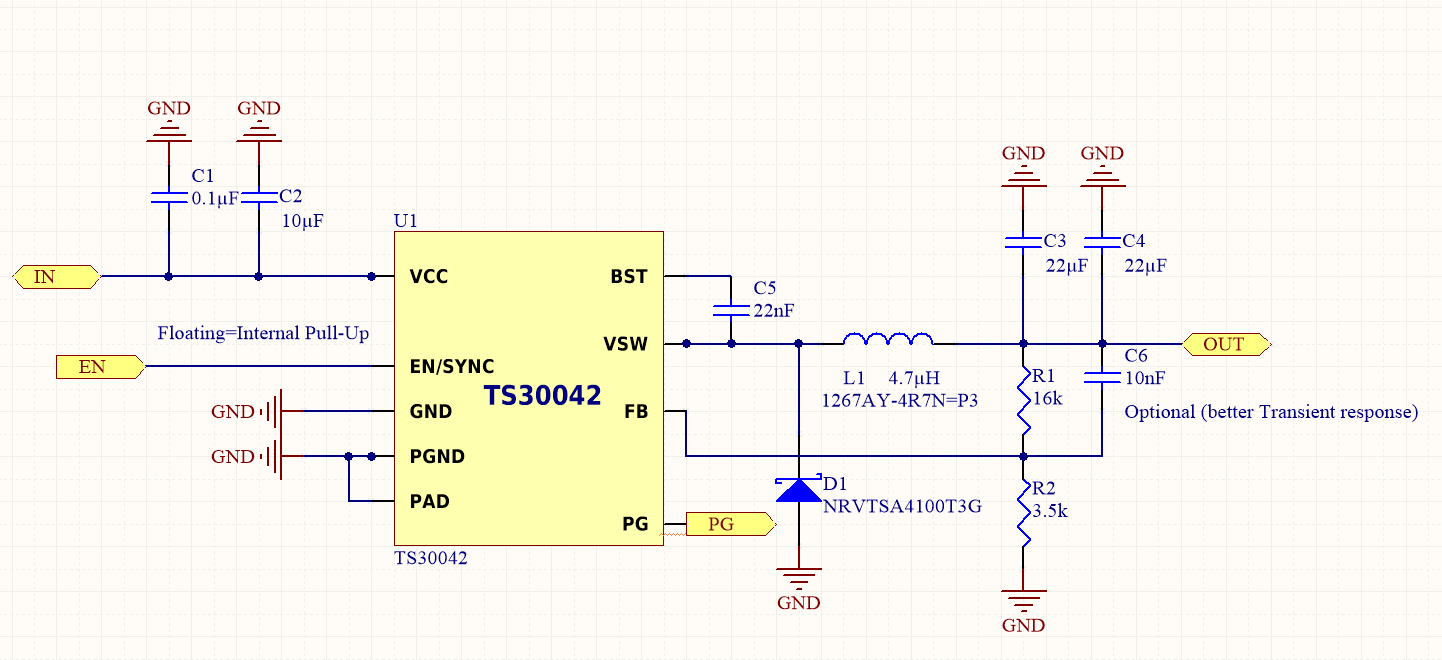

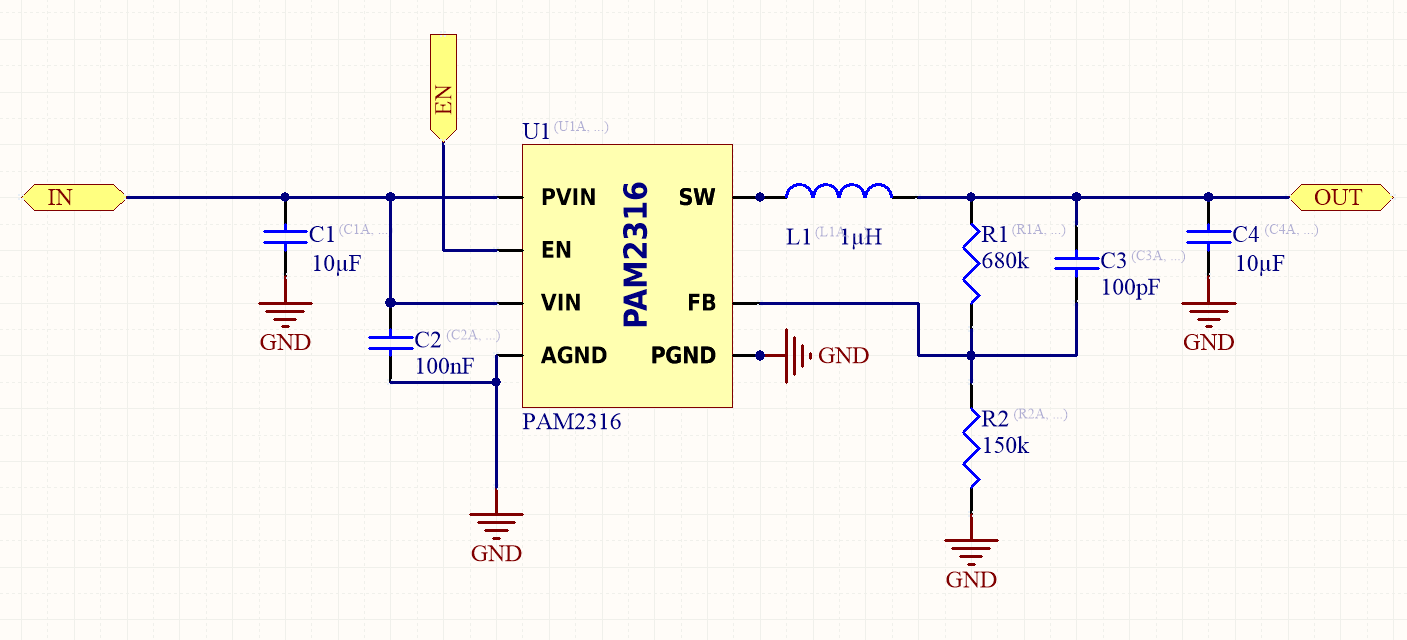

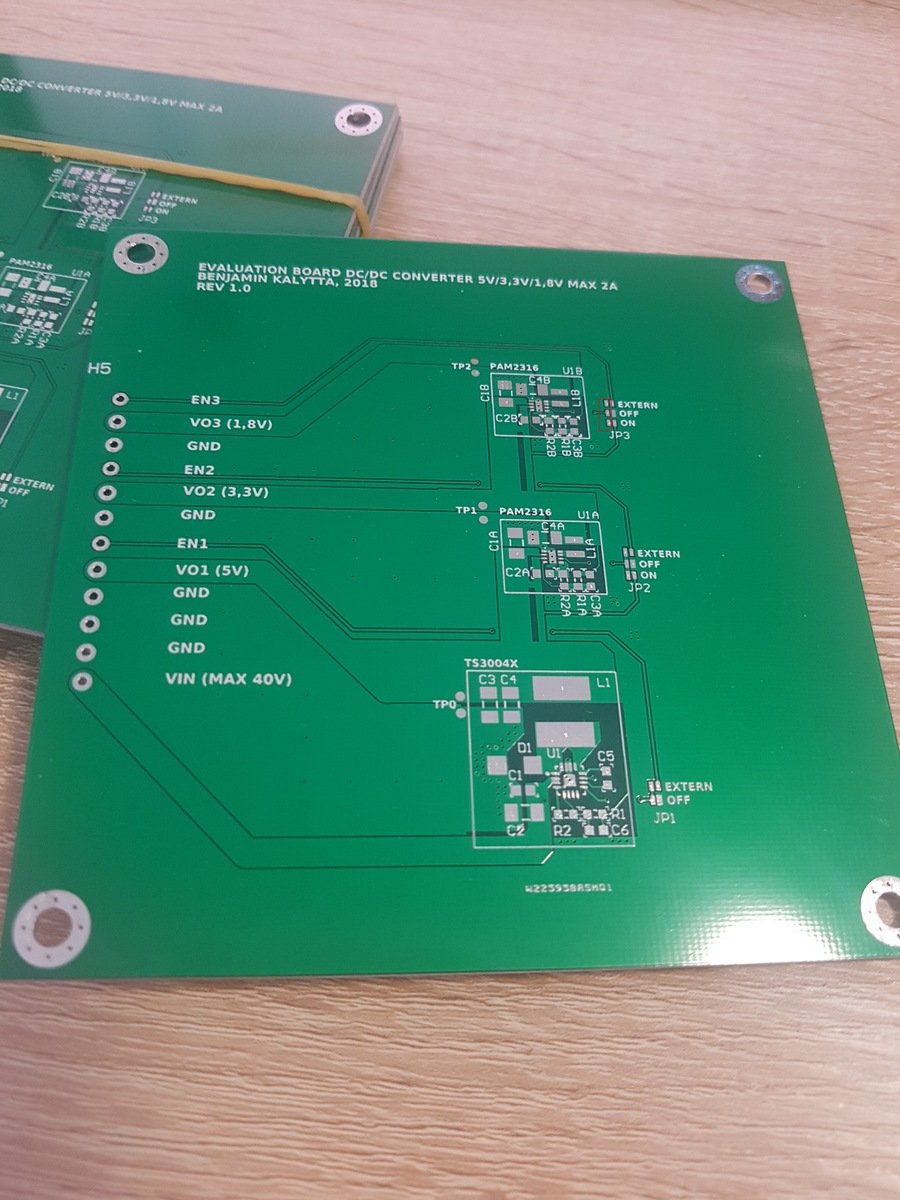

Hallo, ich habe hier 5 Boards zu verschenken da ich diese noch übrig hatte und die sonst nur verstauben. Es handelt sich um ein Evaluationsboard welches ich erstellt habe zum Testen der synchronen Schaltregler TS30042 sowie PAM2316. Der TS30042 kann 2A bei Eingangsspannungen bis zu 40V erzeugen. Bei mir erzeugt der fest 5V. Diese 5V werden vom PAM2316 in jeweils 3,3V und in 1,8V gewandelt. Die Schaltung wurde im Hinblick auf Kosteneffizienz und möglichst Platzsparend designed. Die Induktivitäten der beiden PAM2316 haben die 2520 bzw. 2016 (metrisch) Bauform. Es können zum Beispiel DFE201612PD-1R0M=P2 (1µH) oder DFE252010P-1R0M=P2 verwendet werden. Dies ist durch die hohe Taktfrequenz von bis zu 2,5MHz möglich. Aus diesem Grund reichen auch 10µF für CIN/COUT. Die Induktivität des TS30042 muss auf Grund der nicht so hohen Schaltfrequenz leider größer ausfallen. Man hätten sicher auch zwei 2,2µH in 2520 Bauform verwenden können, aber zum einen wäre das dann teurer und zum anderen würde das ähnlich viel Platz einnehmen. Als Beispiel kann man hier die 1267AY-4R7N=P3 verwenden. Die Klemmanschlüsse sind im 3,5mm Raster (Beispiel WAGO_250_3.5x12). Die Schottky-Diode beim TS30042 ist optional, verbessert etwas die Effizienz auf Kosten etwas größerer Ripplespannungen. Beim oberen der beiden PAM2316 muss der JP3 (linke Seite) noch mit einem Draht verbunden werden (siehe Bild) da ich dies vergessen hatte. Beide Schaltregler sind wirklich zu empfehlen, sind sehr stabil und können die vollen 2A dauerhaft liefern. Natürlich dürfen alle Schaltregler nicht gleichzeitig mit 2A belastet werden da der TS30042 nur 2A liefert die dann auf die anderen aufgeteilt werden. Die PAM2316 können auf Grund des kleinen Footprints in Verbindung mit 0402er Bauteilen durchaus verwendet werden um an verschiedenen Stellen auf einer Leiterplatte lokal Spannungen für Baugruppen zu Verfügung zu stellen (FPGA, µC). Mit den 0603er/1206er Bauteilen liegt der Platzbedarf bei etwa 1cm². Bitte nur melden wer Interesse hat diesen wirklich aufzubauen. Ich bitte lediglich um 1,5€ Versandkosten.
:
Bearbeitet durch User
Ich habe nach wie vor welche abzugeben, bei Interesse einfach melden.
