Hallo zusammen,

für ein Projekt benötige ich die Maße der Platine des Altera DE0-Nano
sowie die Höhe des Boards inklusive Plexiglas ,da ich diese weder bei
Terasic noch bei anderen Herstellern finden konnte.

Vielen Dank im voraus

Autor: Elias K. (elik)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Grob mit Lineal gemessen:
77 x 51 x 23 mm
(DE0 Nano, nicht DE0 Nano SoC!)

: Bearbeitet durch User
Autor: Samuel C. (neoexacun)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Maße mit Lineal gemessen (DE1-Nano-Soc), mit Gummifüßen und
Schraubenköpfen:
BxLxH 100x70x33mm

Ohne Gummifüße sind es 30mm in der Höhe.

Autor: Lars M. (aboutelectrics)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke für die schnellen Antworten.

Autor: Tobias S. (tryan)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Hallo,

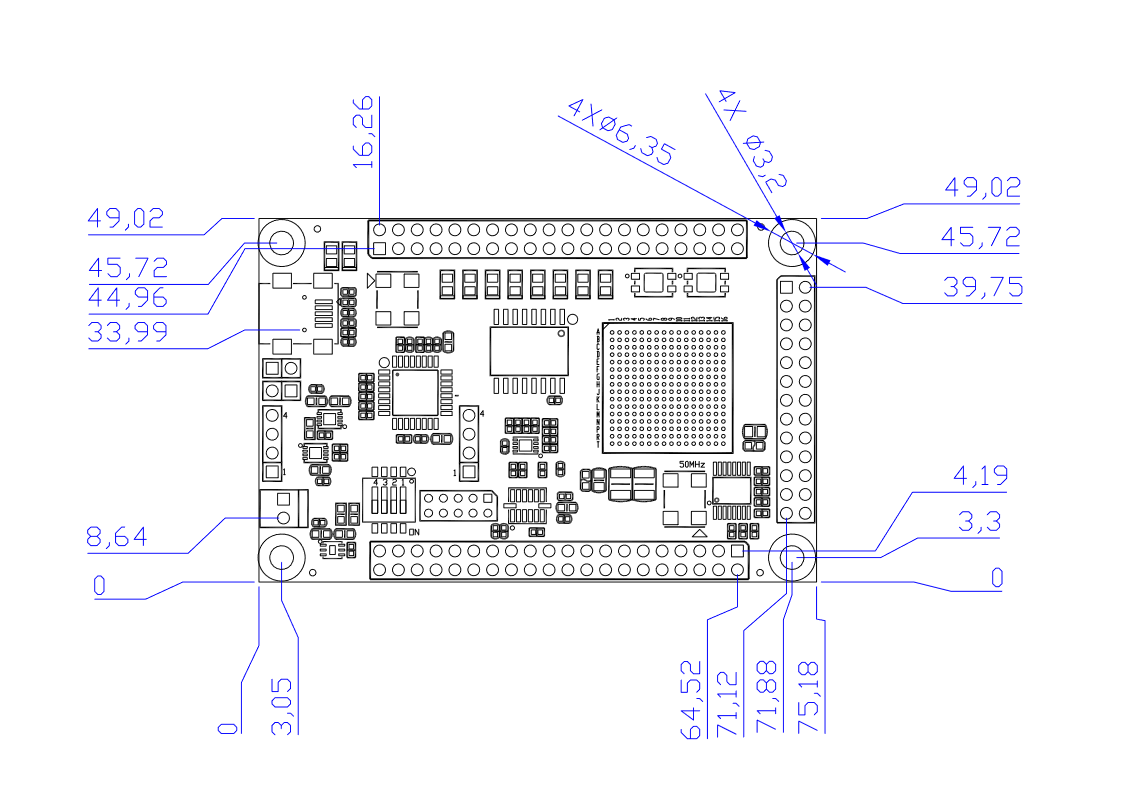

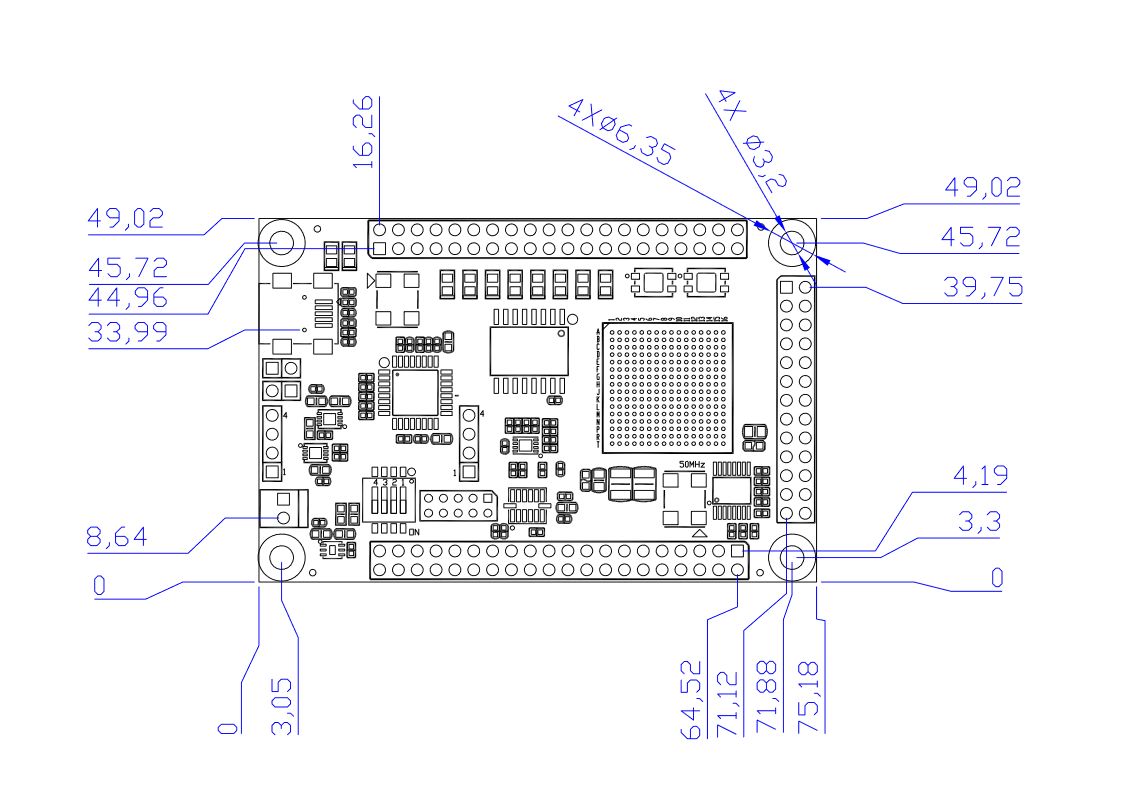

anbei eine Zeichnung die mal im Netz gefunden habe.

Viele Grüße
