Forum: Platinen Layeranzeigeproblem mit Bauteil-Seite bei Altium CircuitStudio


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Björn G. (tueftler)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Ihr bald Wochenendler!

Ich habe hier eine merkwürdige Sache bei Circuit Studio.
Meine Bauteile haben AssemblyTop als Layer für die Bestückungs-Infos der
Leute am Automaten und TopOverlay für den Druck auf den Platinen.

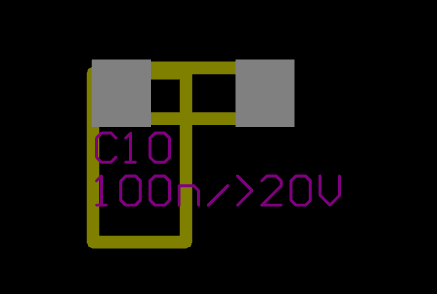

Wenn ich nun mein LayerSet so starte wie im Screenshot, dann werden die
auf Bottom gelegten Bauteile auf Top durchscheinend angezeigt (Die
AssemblyTop Linien).

TopOverlay ist korrekt dann auf der Rückseite, wurde also intern von Top
auf BttmOverlay verschoben.
Nur eben AssemblyTop nicht.

Sehe ich hier etwas falsches, oder kann ich das irgendwie definieren,
dass auch AssemblyTop intern auf AssemblyBottom geschoben wird?

Grüße erst einmal
Björn

: Bearbeitet durch User
von Björn G. (tueftler)


Bewertung
0 lesenswert
nicht lesenswert
Niemand eine Idee wo das her kommen könnte?
Das ist ja wahrscheinlich auch für den Designer zutreffend.

von Taz G. (taz1971)


Bewertung
1 lesenswert
nicht lesenswert
In AD must Du ein Mechanical Layer Pair definieren.
Du brauchst für dein 'AssemblyTop' einen 'AssemblyBottom' üblicherweise
liegt der Bottom ein Mechlayer weiter, wenn also dein AssemblyTop Mech10
ist definiere Mech11 für dein AssemblyBottom und (ich weiss nicht wo)
definiere diese Beiden als Mech.Pair. In AD im nachhinein ein kleines
Problem weil Bauteile schon auf Bottom liegen und die Informationen auf
AssemblyTop. Im AD geht man hin und markiert alle Bauteile auf Bottom
schiebt sie auf Top, definiert das LayerPair und schiebt die Bauteile
zurück auf Bottom. (Bloss nicht die Selektion bei der Aktion verlieren).
Oder man definiert das LayerPair und macht ein Update from Library für
alle Bauteile.
Kann Dir leider nur die Antwort für AD geben nicht für Circuit Studio.
Viel Glück

: Bearbeitet durch User
von Björn G. (tueftler)


Bewertung
0 lesenswert
nicht lesenswert
Hi da.

Ja das ist doch schon einmal die richtige Richtung :)
"Mechanical Layer Pair" habe ich auch schon entdeckt.
Ich schaue morgen einmal ob ich das so hin gebogen bekomme und melde
mich nochmal.

Viele Dank erst einmal
Björn

ps. Hier ein Video. Ich glaube das ist die selbe Geschichte wie bei mir:
https://youtu.be/cp2Yu0aNLds?t=269

: Bearbeitet durch User
von Björn G. (tueftler)


Bewertung
0 lesenswert
nicht lesenswert
Hi Taz,

hab nun endlich mal Zeit gefunden um Deinen Tip mit den Layer pairs zu
testen.
Zuerst hat es nicht funktioniert, bis ich auf Deinen Text mit dem
LibUpdate gehört hatte ;)

Das ist zwingend nötig und dann funktioniert auch alles wie es sollte.

Danke Dir auf jeden Fall.
Björn

von Taz G. (taz1971)


Bewertung
0 lesenswert
nicht lesenswert
Schön zu hören, dass ich helfen konnte
