LCD AM0003R-04

Mario L. OP #5702752
Lesenswert?
• ▲
▼
Falls jemand zufällig auch auf dieses HD44780-kompatible Display ohne
Hintergrundbeleuchtung stösst, z.B. beim Kauf über AliExpress wie bei
mir, und wie ich gerade kein Datenblatt dazu im Internet finden kann,
wollte ich folgende Informationen mitteilen:

Das Display hat einen integrierten ICL7660 und wird mit 3,3V betrieben.
V0 (Pin 3) braucht nicht beschaltet werden. Ich habe es mit dem 4Bit
Interface betrieben, ohne Pins 7-10 zu beschalten.

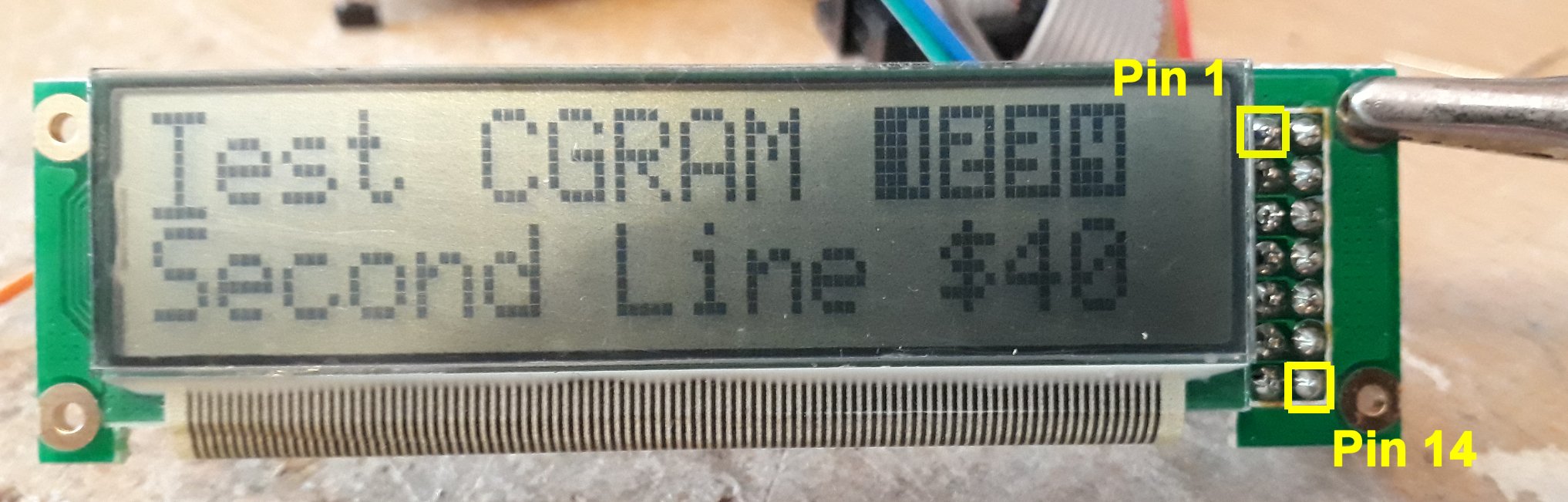

Die folgende Pinbelegung ergab sich:

1
Pin 1: GND

2
Pin 2: VCC

3
Pin 3: V0

4
Pin 4: RS

5
Pin 5: RW

6
Pin 6: EN

7
Pin 7-14: D0-D7


Codebeispiel habe ich nicht angehängt, da es genügend Beispiele dazu im
Internet gibt. Zum Timing mittels Busy-Flag vom Statusregister habe ich
keine Probleme festgestellt, daher nehme ich an, es funktioniert auch
mit üblichen Libraries.
