Forum: Fahrzeugelektronik Flussdiagramm oder was ist das (Bussysteme)


Flussdiagramm oder was ist das (Bussysteme)
von Manny6 (Gast)

Angehängte Dateien:
Lesenswert?
• ▲
▼

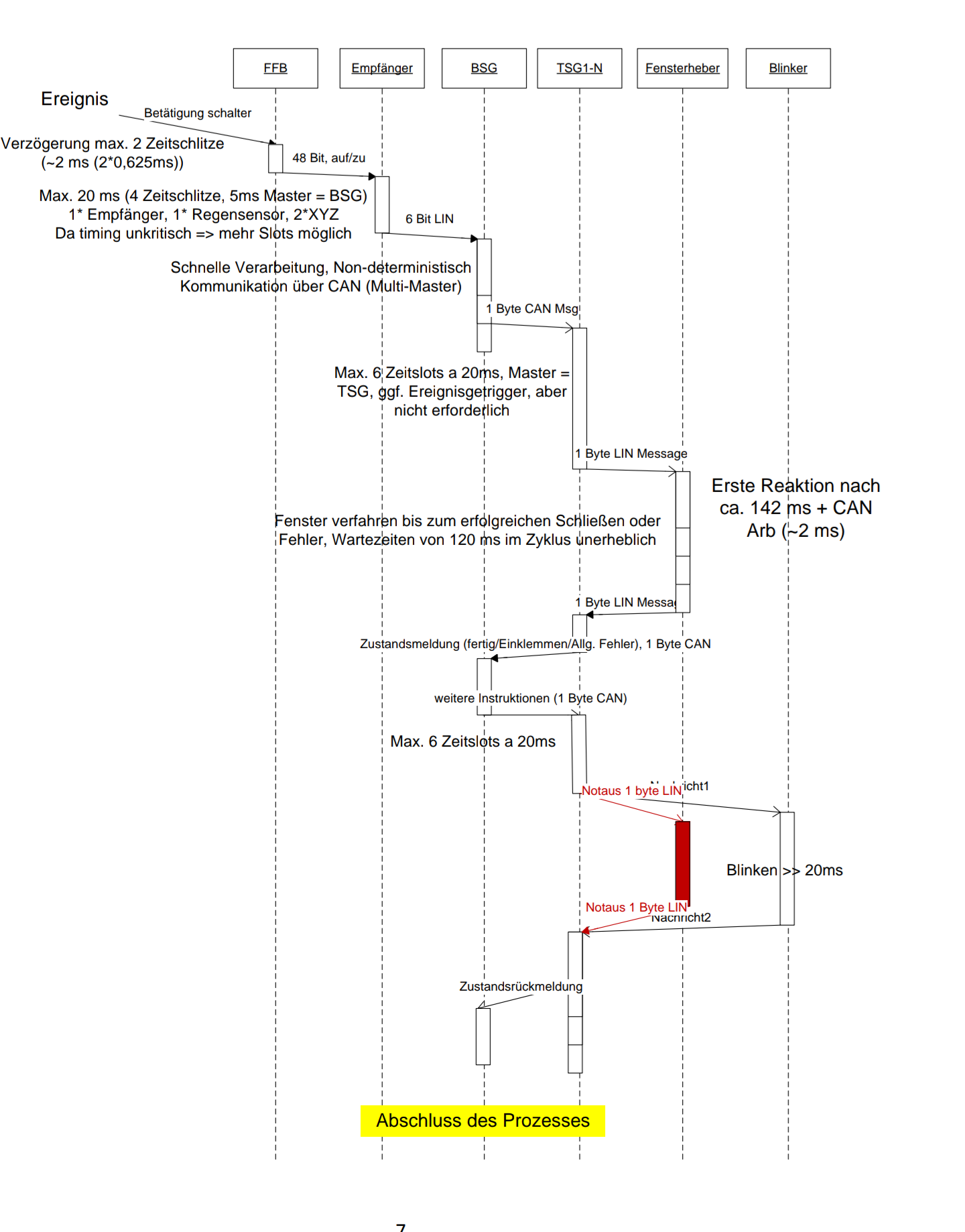

Ich möchte gerne das im Anhang hochgeladene selbst entwerfen bzw 100%
verstehen. Worin muaa ich mich dafür einlesen? Begriffe wären sehr lieb.
Lg

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Flussdiagramm oder was ist das (Bussysteme)
von Volker S. (vloki)

Lesenswert?
• ▲
▼
Das ist ein Sequenzdiagramm:
https://www.ecosia.org/images/?q=sequenzdiagramm#id=A3C1289A10B6501985806B42753C4355DA44C8FB

: Bearbeitet durch User
Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Flussdiagramm oder was ist das (Bussysteme)
von Manny6 (Gast)

Lesenswert?
• ▲
▼
Die Zeiten neben den einzelnen Balken geben dann wohl an wie lange die
jeweilige Sequenz ausgeführt wird richtig?

Wie wird denn allgemein die länge der Balken gewählt? Ich vermute mal
spontan das die Länge visuell darstellen soll ob mehrere
Komponenten/Teilsystene parallel ablaufen bzw. seriell.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Flussdiagramm oder was ist das (Bussysteme)
von Unwissender (Gast)

Lesenswert?
• ▲
▼
Ich denke die länge einer Sequenz soll visuell  dargestellt werden
mithilfe der länge des jeweiligen Balkens. bin jedoch unsicher .... was
meint ihr?

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
