Kann mir jemand sagen wie man auf die Beziehungen die Neben

Sollwert w - Istwert y stehen?

Wieso ist zb beim ersten Umschaltzeitpunkt w-y> b + e

Autor: A. S. (rava)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
w - y is der Eingang

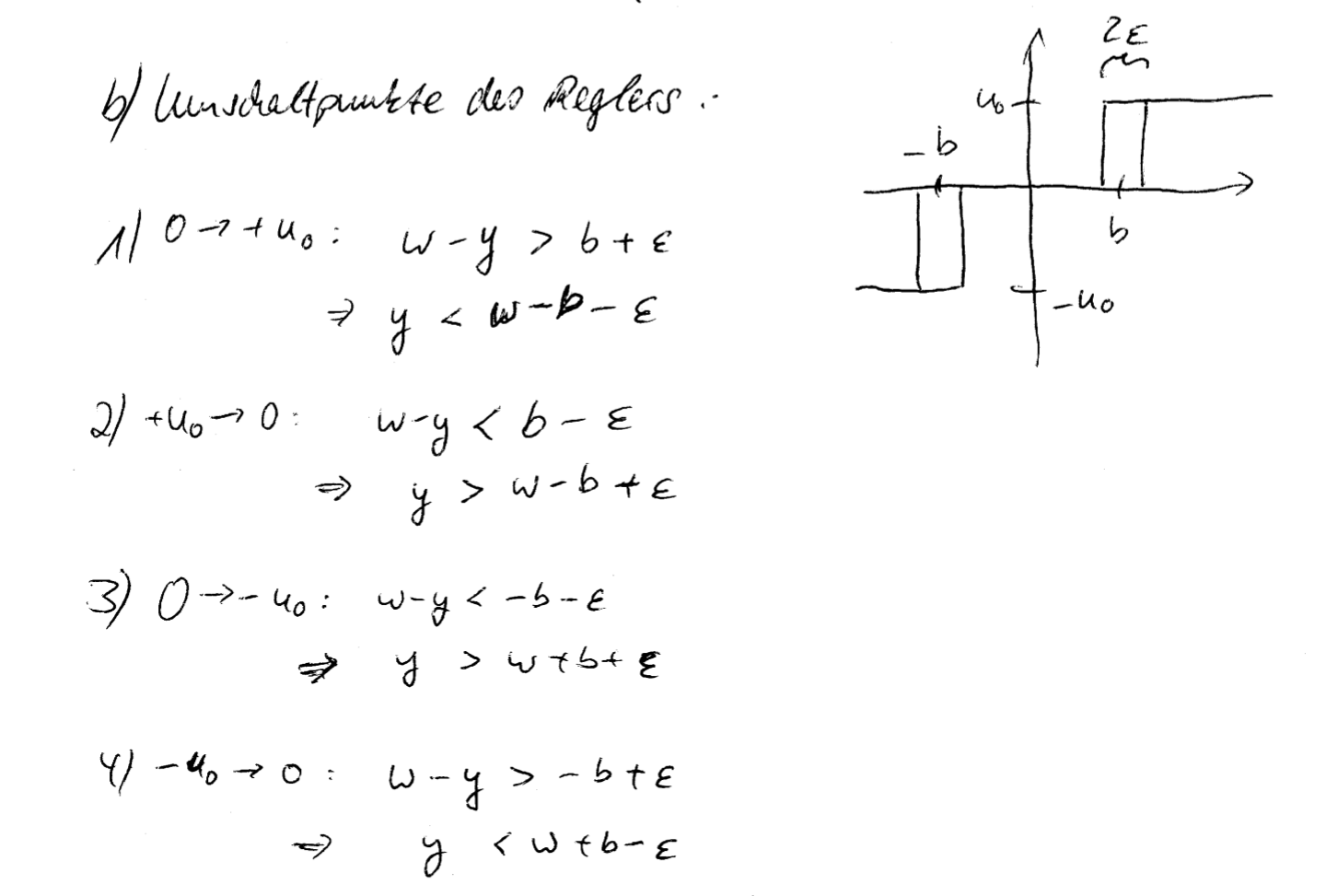

b + epsilon ist auf dem Bild zu sehen als Einschaltpunkt.

nehme an, das Bild ist gegeben.


Nächstes Mal in die Vorlesung gehen!

Autor: Unwissender (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

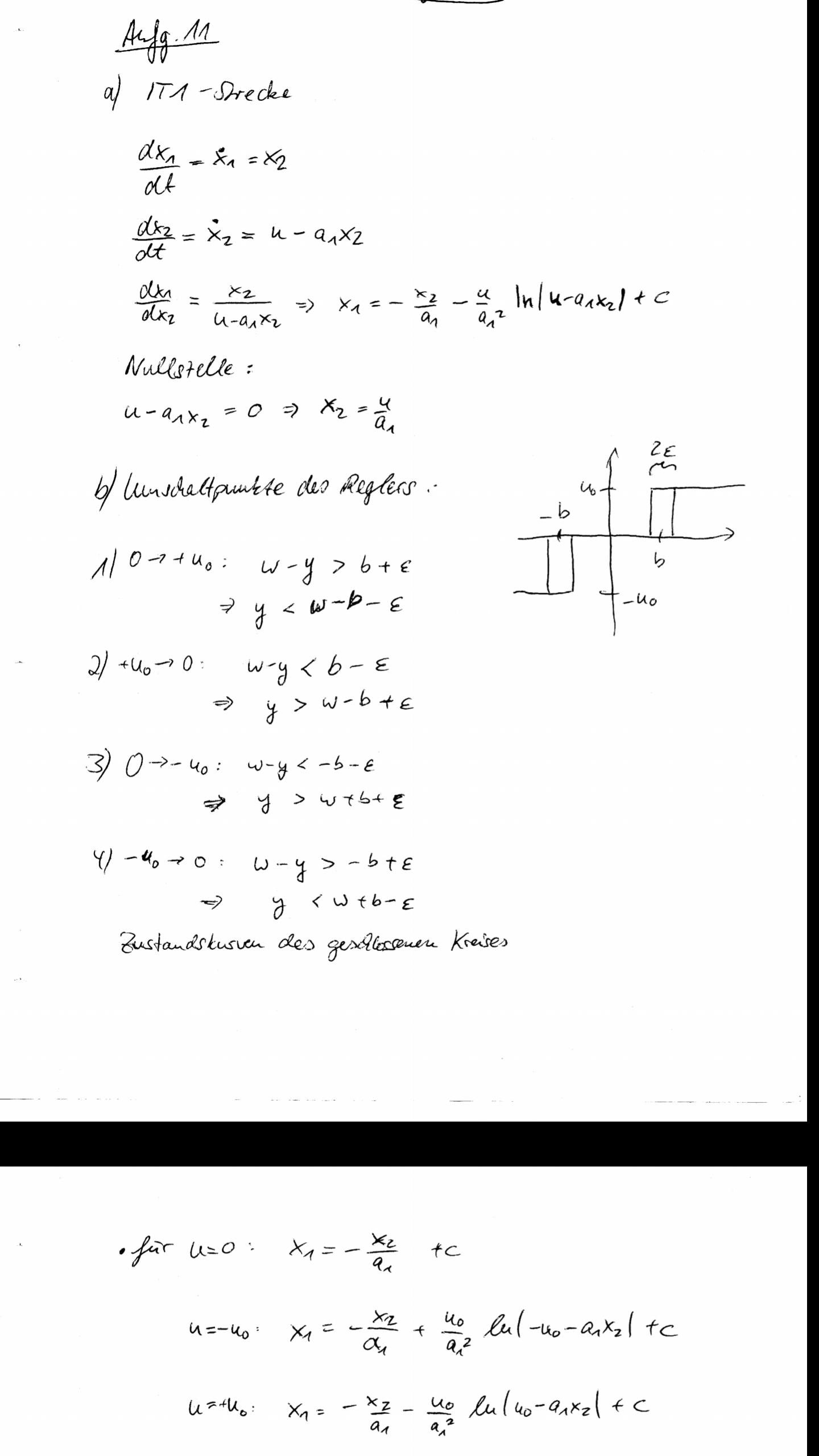

Hab es gestern noch geschafft alleine nachzuvollziehen. Ich hätte jedoch
nur noch eine letzte Frage. Es geht um Zustandskurven des geschlossenen
Regelkreis. Mir ist bewusst wie man die einer Strecke skizziert aber ich
kann die Zustandskurven für den geschlossenen Regelkreis einfach nicht

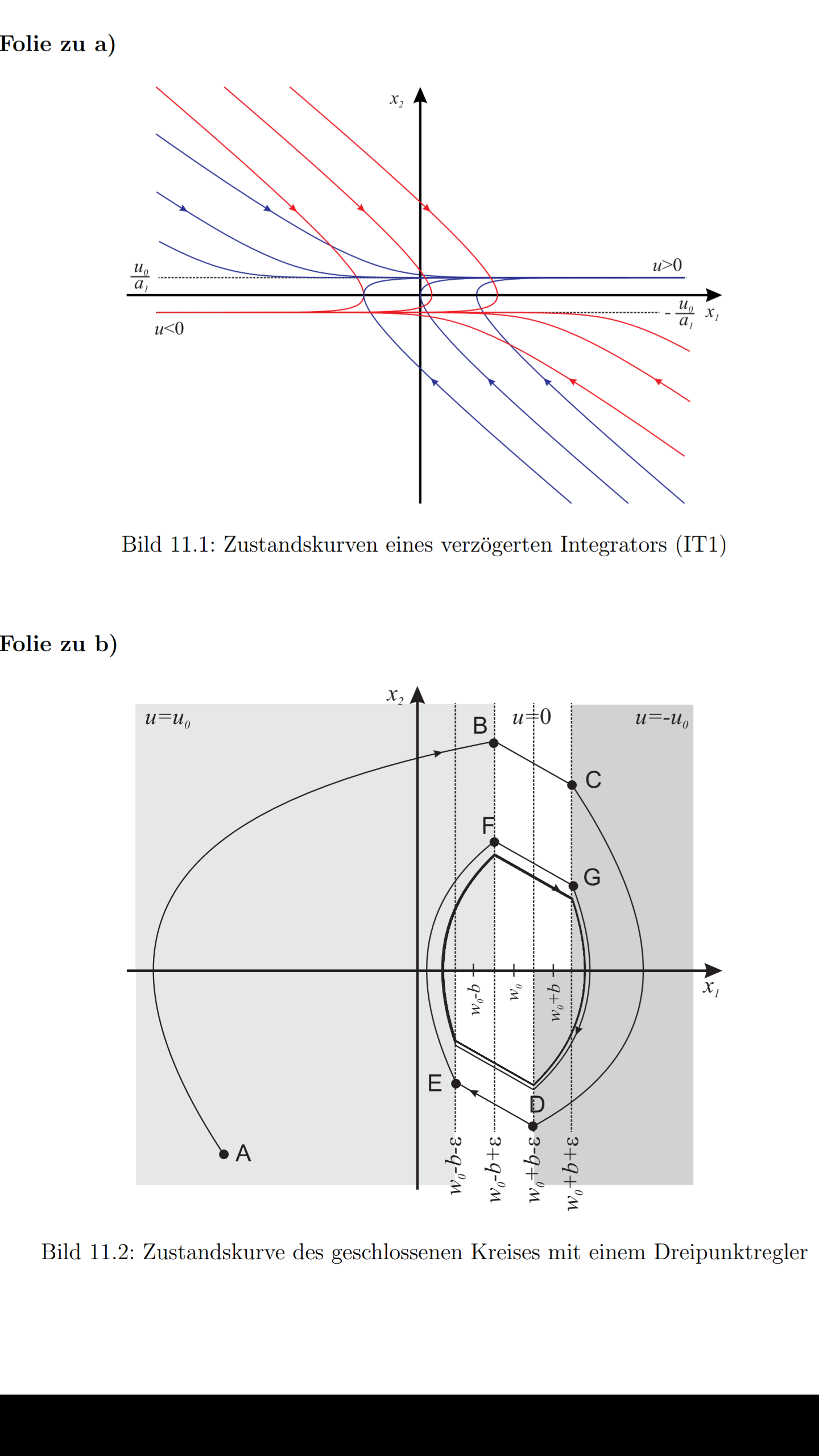

nachvollziehen. Kannstcdu mir bitte sagen wie man auf die Punkte A bis G
kommt?

Wie man die zur x2 Achse parallelen gestricheltrn Linien zeichnet kann
ich noch nachvollziehen, da sie aus den schaltbedingungen des
nichtlinearen Systems folgen.

Lg

Autor: Unwissender (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Niemand?
