Von meinem Wildkameraprojekt ist noch ein Seeed Studio LTE CAT.1 Pi HAT
über.
Eigentlich sollte dieser in der Kamera benutzt werden leider musste ich
nach diversen Versuchen feststellen, dass der Hersteller gepatzt hat und
es wohl beim Auflöten des Moduls auf den HAT zu einer elektrischen
Verbindungen zwischen UART TX und CTS Leitung gekommen ist.
Die TX Leitung war lt. Oszi dauerhaft Low-Pegel sobald CTS auf Low
gegangen ist. Im Zuge meiner Untersuchungen hatte ich auch den
Widerstand R18 (Zwischen Pegelwandler und LTE Modul) ausgelötet, da ich
zunächst den Pegelwandler IC in Verdacht hatte. Nach dem Auslöten war
der Pegel am Wandler IC dann in Ordnung, Richtung LTE jedoch immer noch
nicht.
Für mich war dort dann Schluss, ich benötige unbedingt die UART
Verbindung, da ich in meinem Gehäuse kein Platz für ein USB Kabel hatte.
Leider waren meine Einlötkünste für den R18 nicht so toll, siehe
Detailbild.
Per USB kann das Modem jedoch problemlos genutzt werden:
1 | [ 995.877743] usb 1-1: new high-speed USB device number 6 using xhci_hcd
|
2 | [ 996.036538] usb 1-1: New USB device found, idVendor=1546, idProduct=110a
|
3 | [ 996.036543] usb 1-1: New USB device strings: Mfr=1, Product=2, SerialNumber=3
|
4 | [ 996.036546] usb 1-1: Product: u-blox Cellular Module
|
5 | [ 996.036549] usb 1-1: Manufacturer: u-blox
|
6 | [ 996.036551] usb 1-1: SerialNumber: 352953080152352
|
7 | [ 996.077410] cdc_acm 1-1:1.0: ttyACM0: USB ACM device
|
8 | [ 996.078381] cdc_acm 1-1:1.2: ttyACM1: USB ACM device
|
9 | [ 996.079333] cdc_acm 1-1:1.4: ttyACM2: USB ACM device
|
10 | [ 996.079923] cdc_acm 1-1:1.6: ttyACM3: USB ACM device
|
11 | [ 996.080485] cdc_acm 1-1:1.8: ttyACM4: USB ACM device
|
12 | [ 996.081348] cdc_acm 1-1:1.10: ttyACM5: USB ACM device
|
13 | [ 996.081987] usbcore: registered new interface driver cdc_acm
|
14 | [ 996.081988] cdc_acm: USB Abstract Control Model driver for USB modems and ISDN adapters
|
sowie
1 | $ picocom -c /dev/ttyACM0
|
2 | picocom v1.7
|
3 |
|
4 | port is : /dev/ttyACM0
|
5 | flowcontrol : none
|
6 | baudrate is : 9600
|
7 | parity is : none
|
8 | databits are : 8
|
9 | escape is : C-a
|
10 | local echo is : yes
|
11 | noinit is : no
|
12 | noreset is : no
|
13 | nolock is : no
|
14 | send_cmd is : sz -vv
|
15 | receive_cmd is : rz -vv
|
16 | imap is :
|
17 | omap is :
|
18 | emap is : crcrlf,delbs,
|
19 |
|
20 | Terminal ready
|
21 | AT+CGMI
|
22 |
|
23 | u-blox
|
24 |
|
25 | OK
|
26 | AT+CGMM
|
27 |
|
28 | LARA-R211
|
29 |
|
30 | OK
|
31 | AT+CGMR
|
32 |
|
33 | 30.31
|
34 |
|
35 | OK
|
36 |
|
37 | Thanks for using picocom
|

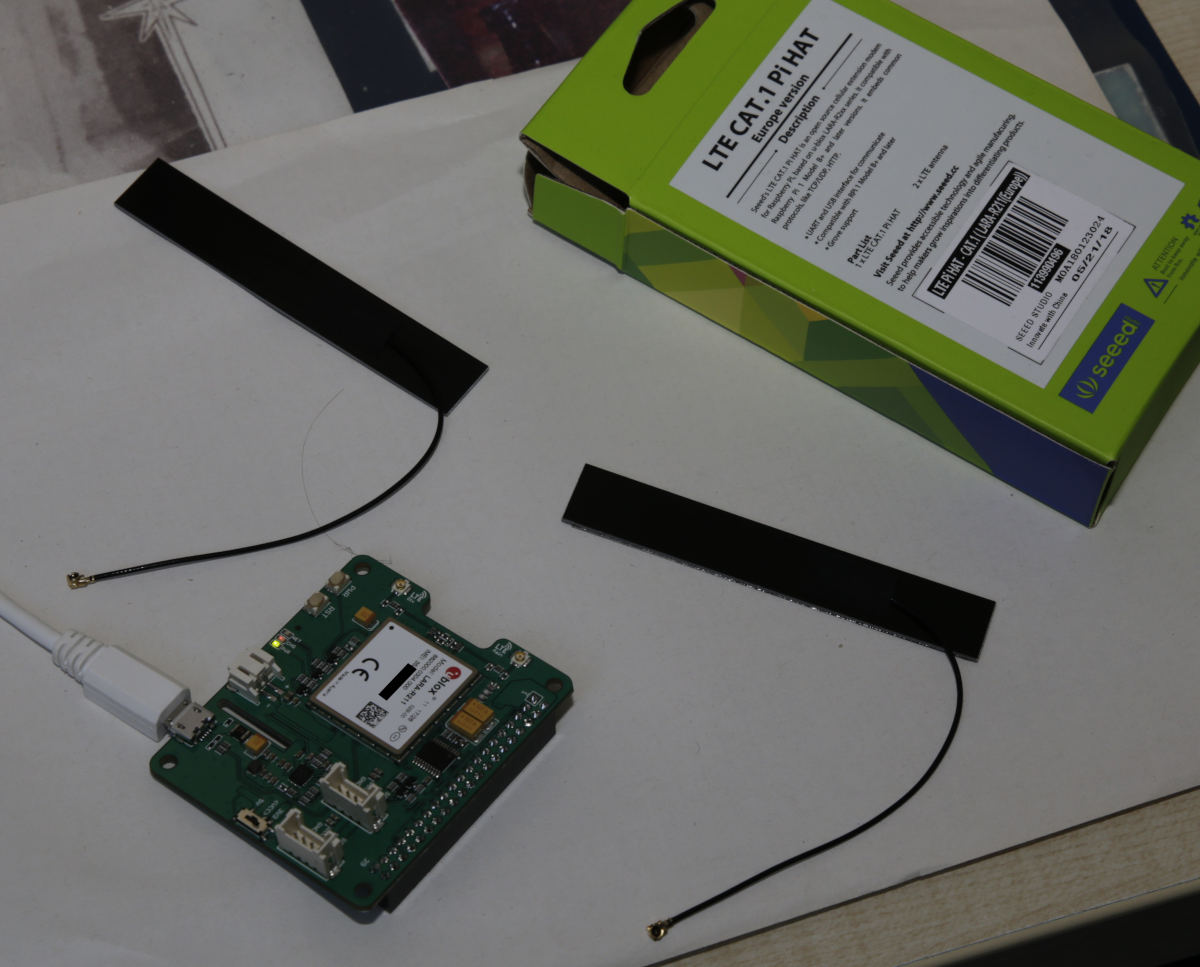

Ich würde den LTE Hat als teilfunktionsfähig (keine UART-Schnittstelle)
für ~30€ + Versand abgeben. Mit dabei wären die beiden LTE Antennen
sowie die Originalverpackung.
