Hallo,

für meine Ventile zum Giessen im Garten brauche ich 24VAC. Da ich dafür
einen Murr Trafo mit 24VAC und 63 - 100 VA vorgesehen habe, möchte ich
zudem aus den 24VAC die 24 VDC machen die ich für meine Steuerung im
Keller brauche. Ich werde maximal 2 A brauchen. Zudem brauch ich noch 12
V für eine kleine Pumpe. Ich würde das gerne mit einem ST1S14PHR (850
kHz)  machen, da dieser mit der Leerlaufspannung von ~39 V arbeiten
kann.

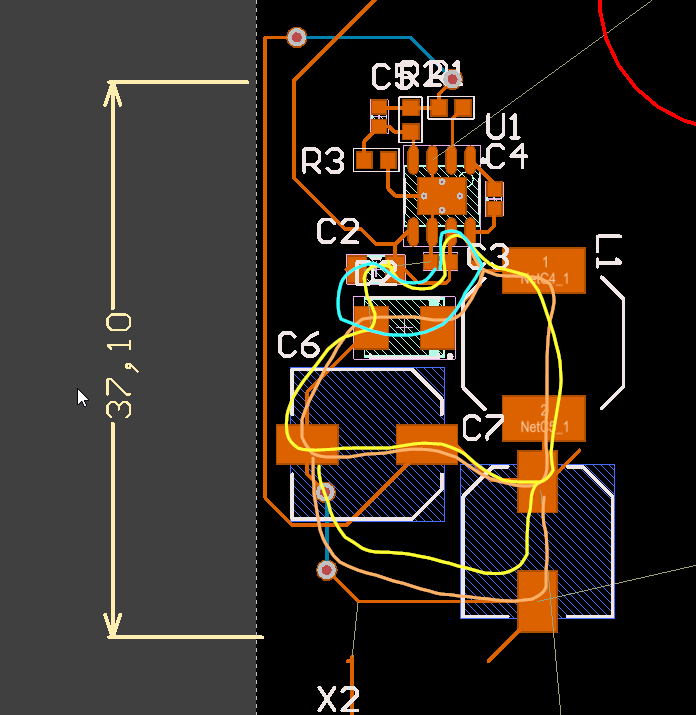

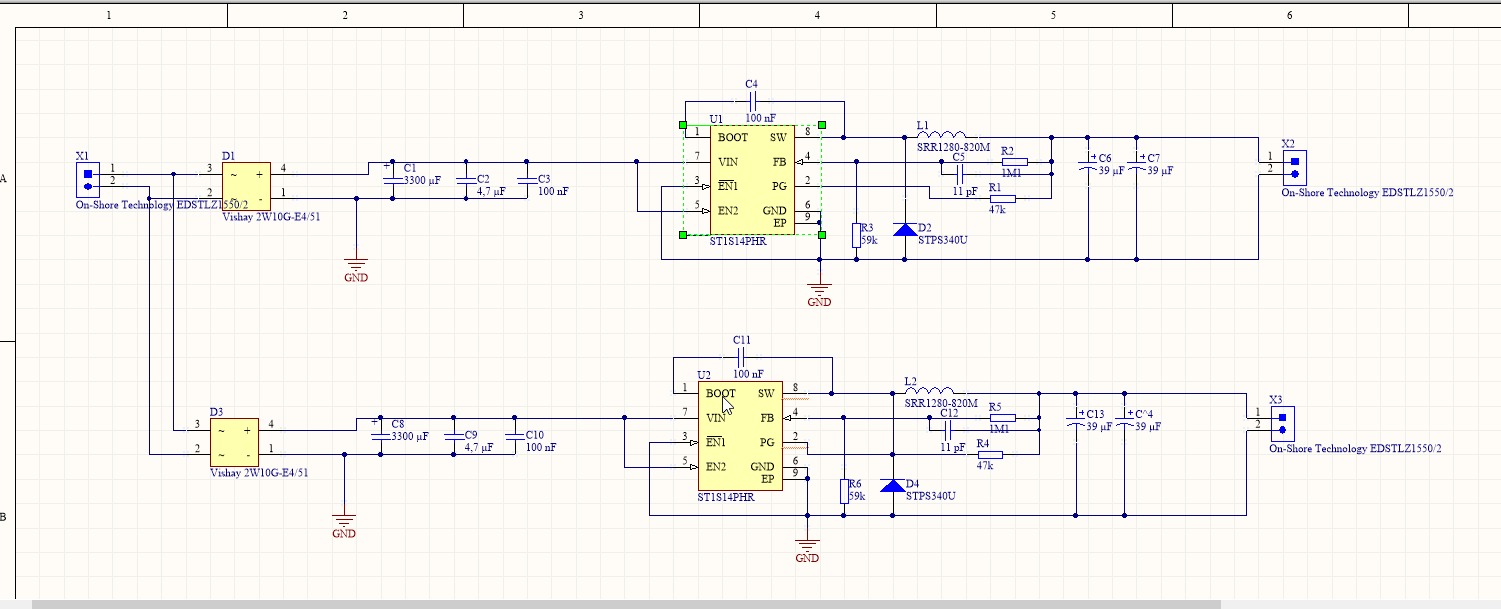

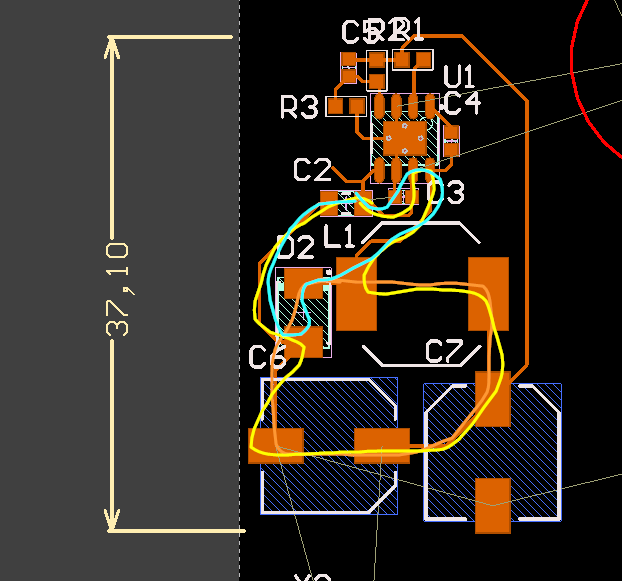

Anbei sind zwei Layouts und der Schaltplan für die beiden Regler. Ich
würde zu dem Layout 2 tendieren, da dies kompakter wirkt.

Die Leiterbahnen haben noch nicht ihre finale Breite

Gruß JackFrost

: Bearbeitet durch User
Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Layout ST1S14PHR (850 kHz)
von Dieter (Gast)

Lesenswert?
• ▲
▼
Es sind hier schon viele DCDC-Wandler diskutiert worden. Insbesondere
gab es die meisten Probleme mit Schaltwandlern höherer Frequenzen.
Dieser fällt zufällig auch darunter.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Layout ST1S14PHR (850 kHz
von Harlekin (Gast)

Angehängte Dateien:
Lesenswert?
• ▲
▼
Beim Layout würde ich mich nach dem Vorschlag des Datenblattes richten.
