WLan-Antennen zuordnen

Alv Gast #5814628
Lesenswert?
• ▲
▼
Hi

Aus einem DELL-Notebook habe ich die WLan-Karte (Intel 7260HMW;
https://www.intel.com/content/dam/www/public/us/en/documents/product-briefs/dual-band-wireless-ac-7260-bluetooth-brief.pdf)
und die Antennen ausgebaut.

Die Antennen müßte ich jetzt wieder Anschluß 1 und Anschluß 2 der
WLan-Karte zuordnen.

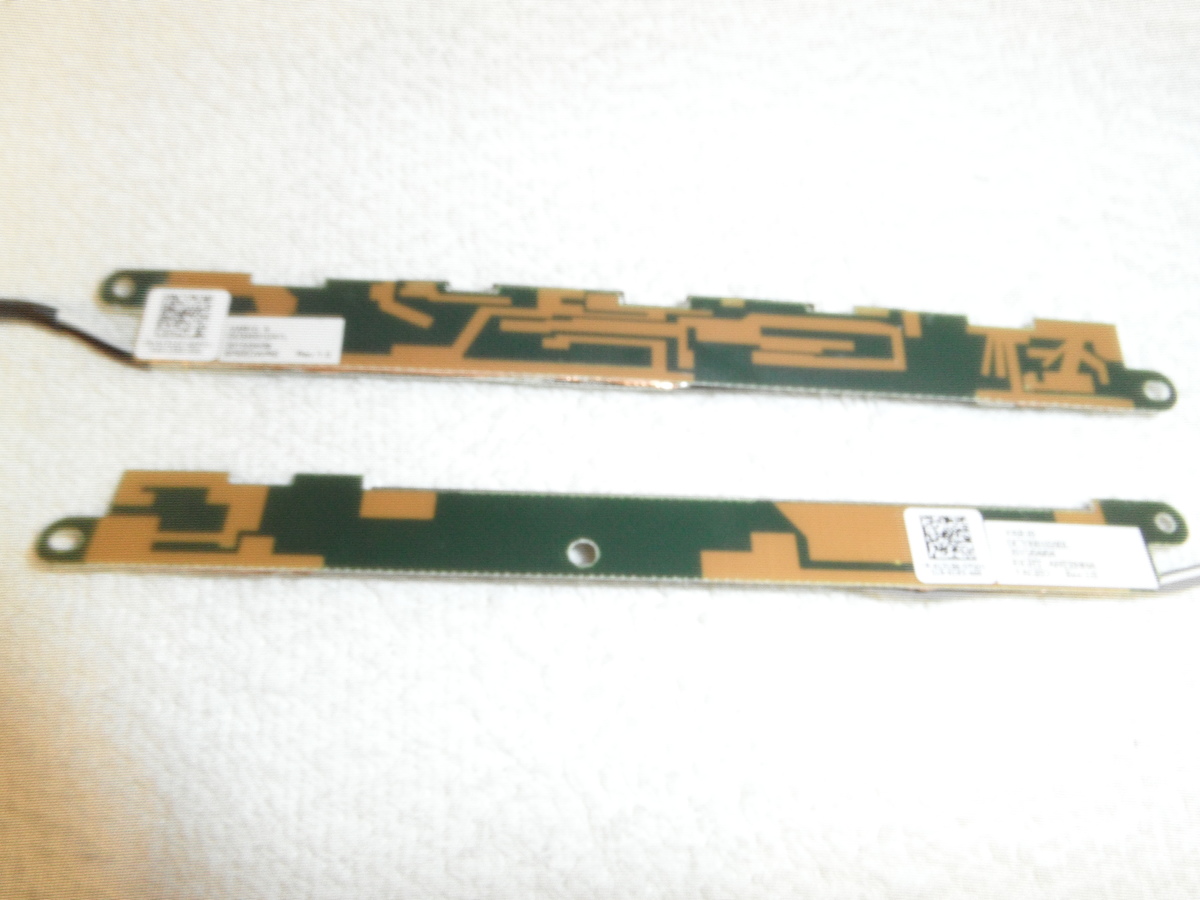

Die obere Antenne auf dem Bild (DC33001DA1L) hat 3 Leitungen:
Weiß geht an den linken Bereich unter den Aufklebern (die hellen Flächen
sind Kupferflächen),
grau geht an den mittleren Bereich,
schwarz geht an den rechten Bereich

Die untere Antenne (DC33001D30L Right Antenna) hat 2 Leitungen:
Grau geht an den linken Bereich,
grau/weiß geht an den rechten Bereich.

Von den insgesamt 5 Leitungen waren nur 2 an der WLan-Karte
angeschlossen, die 3 anderen lagen irgendwo offen im Notebook.
Welche Leitung gehört nun an Anschluß 1 und welche an Anschluß 2 der
WLan-Karte, und wofür sind die restlichen 3 Antennen?

bd. Alv
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Peter N. #5815460
Lesenswert?
• ▲
▼
An Datenblättern habe ich für die WLan-Karte nur das verlinkte
Werbeblatt gefunden, für die Antennen nichts.

Eine andere WLan-Karte (2,4GHz/150Mbps+Bluetooth) hat 2 gleiche
Antennen.

Diese (2,4GHz/?Mbps+5GHz/?Mbps+Bluetooth) hat völlig unterschiedliche
Antennen, was vermutlich bedeutet, daß der eine Anschluß für 2,4 und der
andere für 5GHz ist, und es sich wahrscheinlich negativ auswirkt, wenn
man die falschen der 5 unterschiedlichen Antennen anschließt.

Vielleicht kann ja jemand anhand Größe (die Antennenplatinen sind
jeweils 135 mm lang) und Form  der Antennenflächen abschätzen, für
welchen Frequenzbereich die sind?

PS: Könnte man die Antennenplatinen zerteilen, so daß man jede
Antennenfläche einzeln hat, ohne die Funktion zu beeinträchtigen?
Bis auf Masse sind die einzelnen Antennenflächen nicht miteinander
verbunden.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Peter N. #5848978
Lesenswert?
• ▲
▼
Hi

Diese Antenne https://www.pollin.de/p/wlan-antenne-1551273-1-711696 ist
bei Pollin nicht näher angegeben (ich meine, früher stand mal 2,4GHz
dabei).

Im Internet bin ich auf optisch identische Antennen gestoßen, die als
Dualband-Antennen angeboten werden. Sind die Pollin-Antennen auch
Dualband-Antennen? Kann ich das an irgendwelchen mechanischen Maßen
abschätzen?

In welche Richtung strahlen diese Antennen?
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Peter N. #5854034
Lesenswert?
• ▲
▼
Hi

Scheint ja nicht viele Antennenspezialisten hier zu geben...

Mal was einfacheres, ich möchte meine WLan-Rundstrahler sortieren.

Die obere Antenne ist eine einfache "Mantelantenne" für 2,4GHz
(Masseröhrchen und Coax-Seele jeweils ca. 25mm lang).

Die mittlere Antenne sieht mir vom Aufbau her genauso aus (welchen
Unterschied zur oberen Antenne macht das vordere Röhrchen, das an die
Coaxseele angeschlossen ist?).
Diese Antenne hing aber an einer Dual-WLan-Karte, müßte daher eine
Dual-Antenne sein (ich weiß allerdings nicht, ob diese Antenne original
zu der WLan-Karte gehört)?


Die untere Antenne sieht mir wie die mittlere Antenne mit Verlängerung
aus (auch hier die Frage, was hat die "Seelenverdickung" für eine
Funktion? Im Gegensatz zur mittleren Antenne ist es hier Vollmaterial.)
Diese Antenne hing an einem Dual-Router, sollte also auch eine
Dual-Antenne sein...

Oder sind 2,4GHz- und 5GHz-Antennen gleich, nur daß bei 2,4GHz mit
Lambda/4 und bei 5GHz mit Lambda/2 gearbeitet wird?
Angehängte Dateien:
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Beitrag #5854209 wurde von einem Moderator gelöscht.
Alv Gast #5862584
Lesenswert?
• ▲
▼
Durchaus möglich, nur was ist was?

Die WLan-Karte war original in diesem Notebook.
Ich habe inzwischen herausgefunden, daß beide Antennenanschlüsse jeweils
für 2,4 und 5GHz und der eine noch zusätzlich für Bluetooth ist.
Bluetooth läuft auch mit 2,4GHz, also sollte es über eine
2,4GHz-WLan-Antenne laufen.
Für diese Karte werden also Dual-Antennen benötigt.
Was mich bei den verbauten Patch-Antennen so verwirrt, alle 5 sind
völlig verschieden. Nach meinem Verständnis müßten die 2-3 WLan-Antennen
gleich aussehen, da gleicher Frequenzbereich...
Antwort Zitieren Bearbeiten Löschen Beitrag melden
