guten tag kennt jemand ein programm mit dem man ein basic programm für
die atmels bascom oder fastavr

in ein uml ablaufstruktogramm umsetzen kann

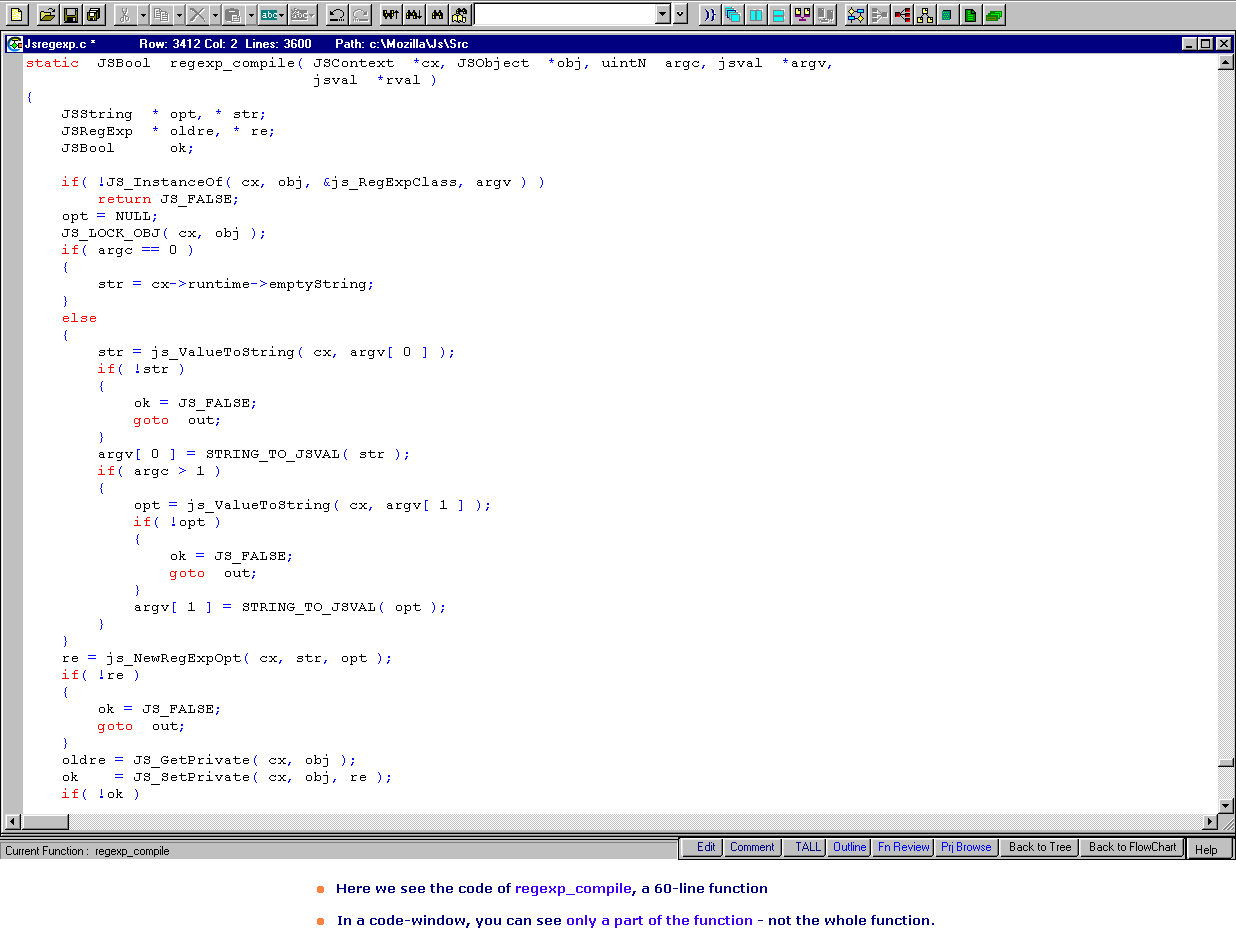

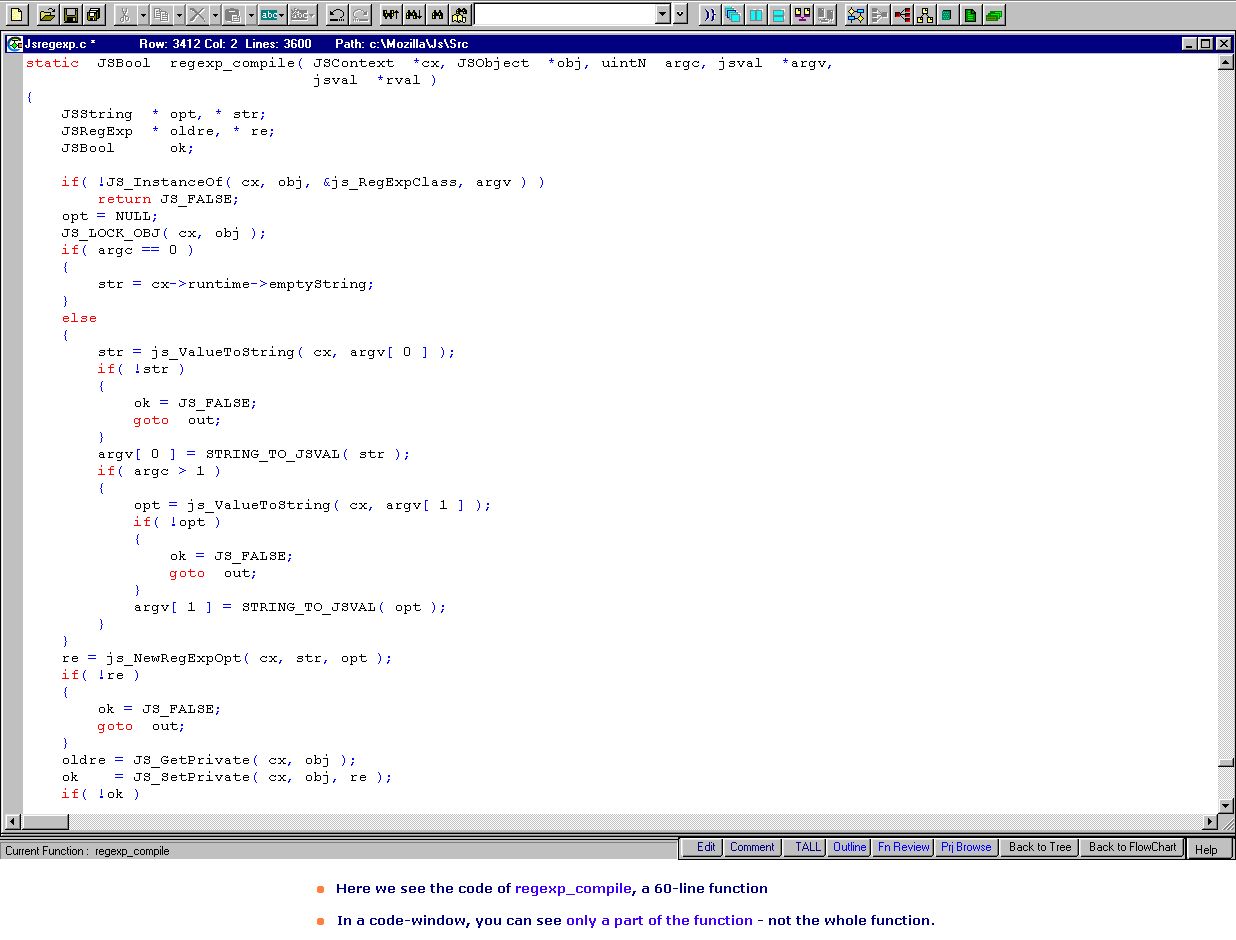

für c** gibts so was siehe anhang

danke

Autor: Ingo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Leider kann ich Dir keine konkrete Hilfe geben aber:

Das Bild im Anhang ist ein Struktogramm und hat mit UML nichts zu tun.

Autor: Rufus Τ. Firefly (rufus) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
programmablaufplan (flussdiagramm) != struktogramm != UML

Das, was die Software da im Screenshot erzeugt, ist ein Flussdiagramm.
Keine Struktogramm, und erst recht kein UML.

Autor: Lothar Sammel (magic33)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
danke an alle das mit der korekten bezeichnung ist immer wieder so ein
problem

flussdiagramm kommt dem wohl am NÄCHSTEN

Autor: Rufus Τ. Firefly (rufus) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was heißt da "am nächsten"? Das ist ein Flussdiagramm und wird ja auch
im Bild so bezeichnet (natürlich mit dem englischen Begriff flowchart).
