DAC und ADC MIT ntc Sensor

Gast #5892895
Lesenswert?
• ▲
▼
Hallo zusammen,

Ich will die Funktion von einem NTC-Sensor simulieren- Also
von 0 -3.3 V >>-40-90 Grad_C. Der Ausgang der OPA wird an den
ADC-Eingang
von einem Steuergerät angeschlossen. Am Eingang vom ADC kommen die 5V,
da es

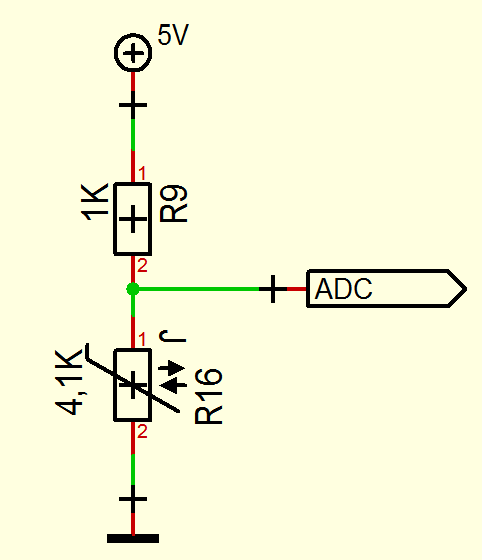

keinen NTC-Widerstand angeschlossen ist (siehe Abb1). Aber das Komische
ist, dass wenn am DAC-Ausgan von STM32µc 0V rauskommen, werden die ca.
0.18 V, obwohl am DAC-Ausgangspanngung von µC 0 V liegen. und wenn ich
den Buffer vom DAC ausschalte, dann  werden die ca. 1.5 v

vllt kann jemand hier das erklären.
