Hallo,
wie ist es bei KiCAD PCBnew möglich eine Massefläche (Signalfläche) zu
erzeugen?

Ich habe es mit Einfügen Fläche versucht.
Da kann ich aber weder Top noch Bottom Kupfer auswählen.


Also wie erzeuge ich eine Fläche der ich ein Layer Top-CU und ein Signal
(GND oder VOUT) zuweisen kann?

Danke

Autor: Thomas W. (goaty)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Rechts in der Werkzeugleiste "Gefüllte Flächen hinzufügen"
und dann das Polygon zeichnen. Beim ersten Punkt wird gefragt welches
Netz.
Die Ebene kann dabei auch links ausgewählt werden.
KiCad 5.1

: Bearbeitet durch User
Autor: ex. Eagle user (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke.

Nächstes Problem:

Ich mache eine VOut Fläche und darum eine GND Fläche.
Dann darf ich das zweite Polygon icht einfach oben drüber ziehen -
PCBnew verbindet dann die beinen Polygone einfach obwohl sie nicht im
gleichen netz sind -> scheiße!

Siehe Seite 17
https://www.analog.com/media/en/technical-documentation/data-sheets/LTC7150S_7150S-4.pdf

Autor: Thomas W. (goaty)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

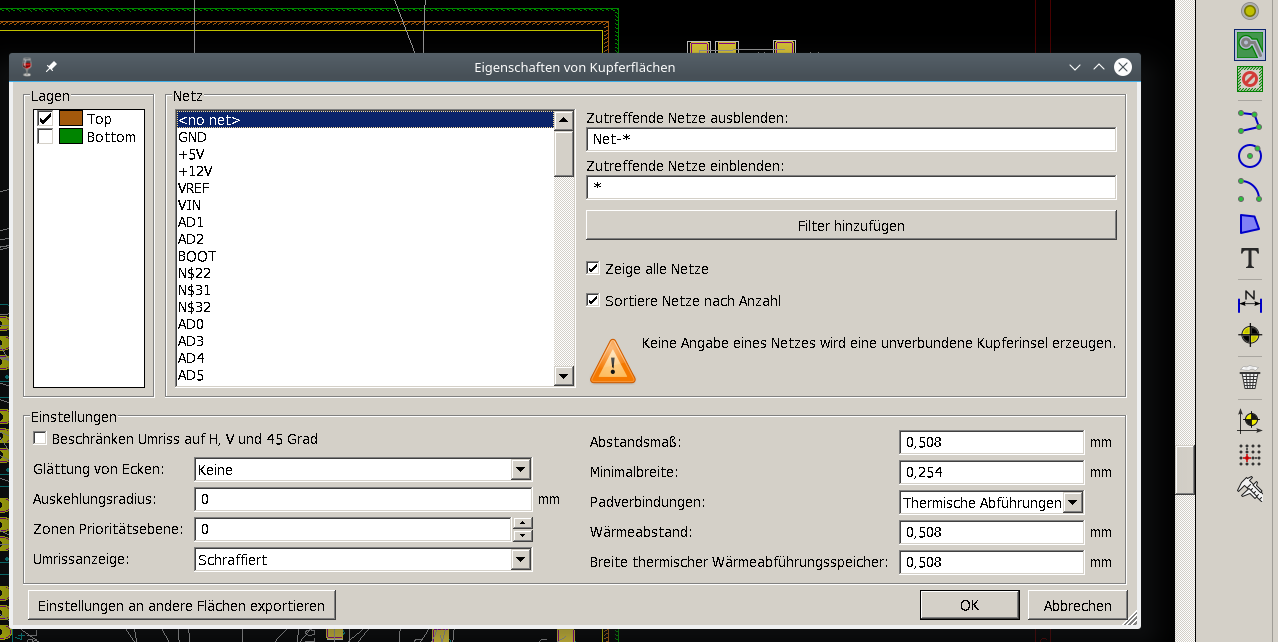

In der Dialogbox gibt es "Zonen Prioritätsebene",
hast du das probiert ? Damit geht es.

Autor: ex. Eagle user (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
danke!
