Asynchronmodus ASSR Takt messen ATmega8 Assembler

Bernhard S. (bernhard) OP 06.09.2019 21:39 #5964419

Lesenswert?

•

Beispiel:

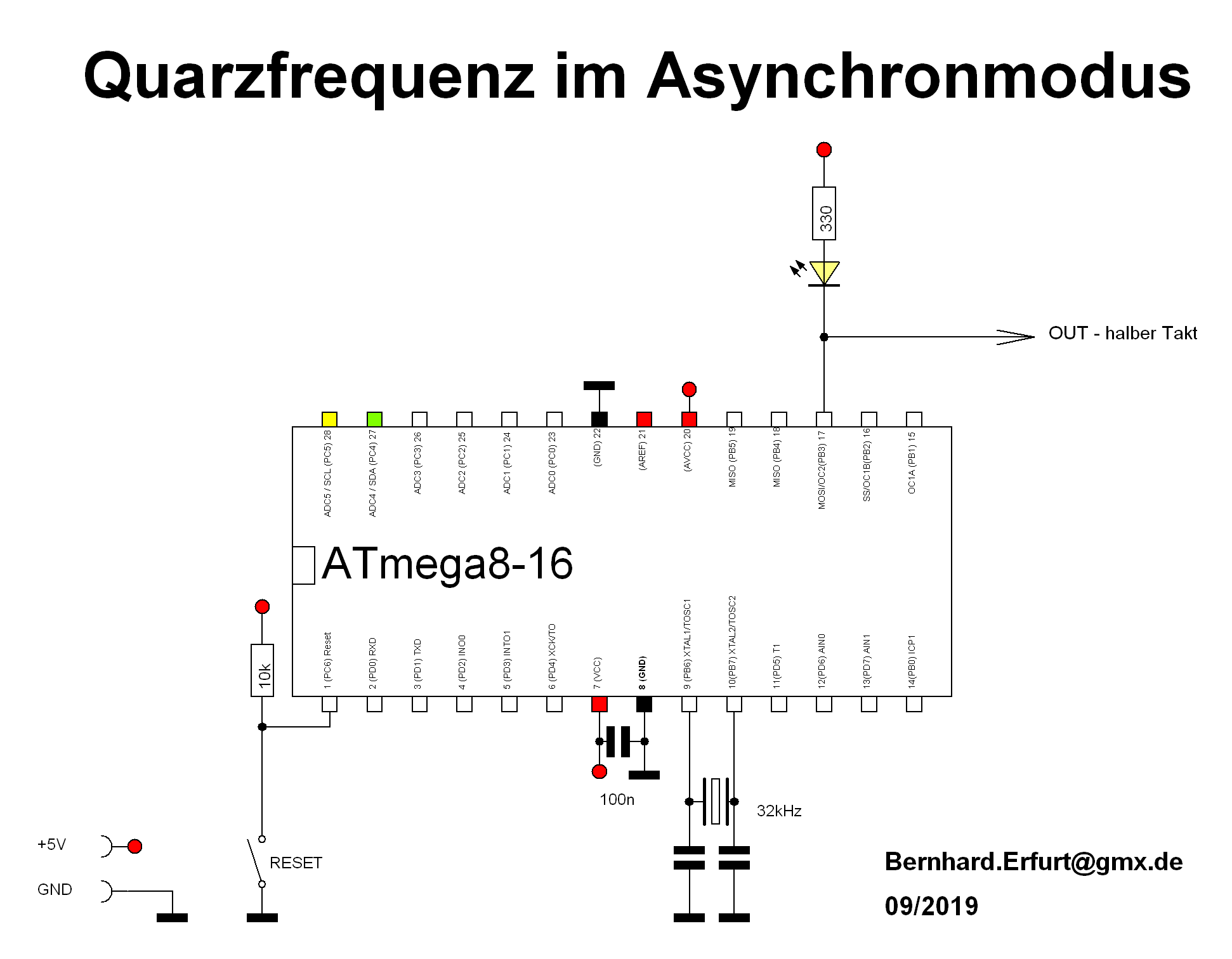

Die Quarzfrequenz z.B. 32kHz im Asynchronmodus liegt

an PB3 des ATmega8 an (CTC-halber Takt).

Ist ASSR deaktiviert,

dann messen wir 500kHz bei einem 1MHz getakteten AVR.

Angehängte Dateien:

Halber_Takt_PB3.asm (555 Bytes) | Codeansicht


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Bernhard S. (bernhard) OP 07.09.2019 11:45 #5964673

Lesenswert?

•

▲
▼

Nachtrag

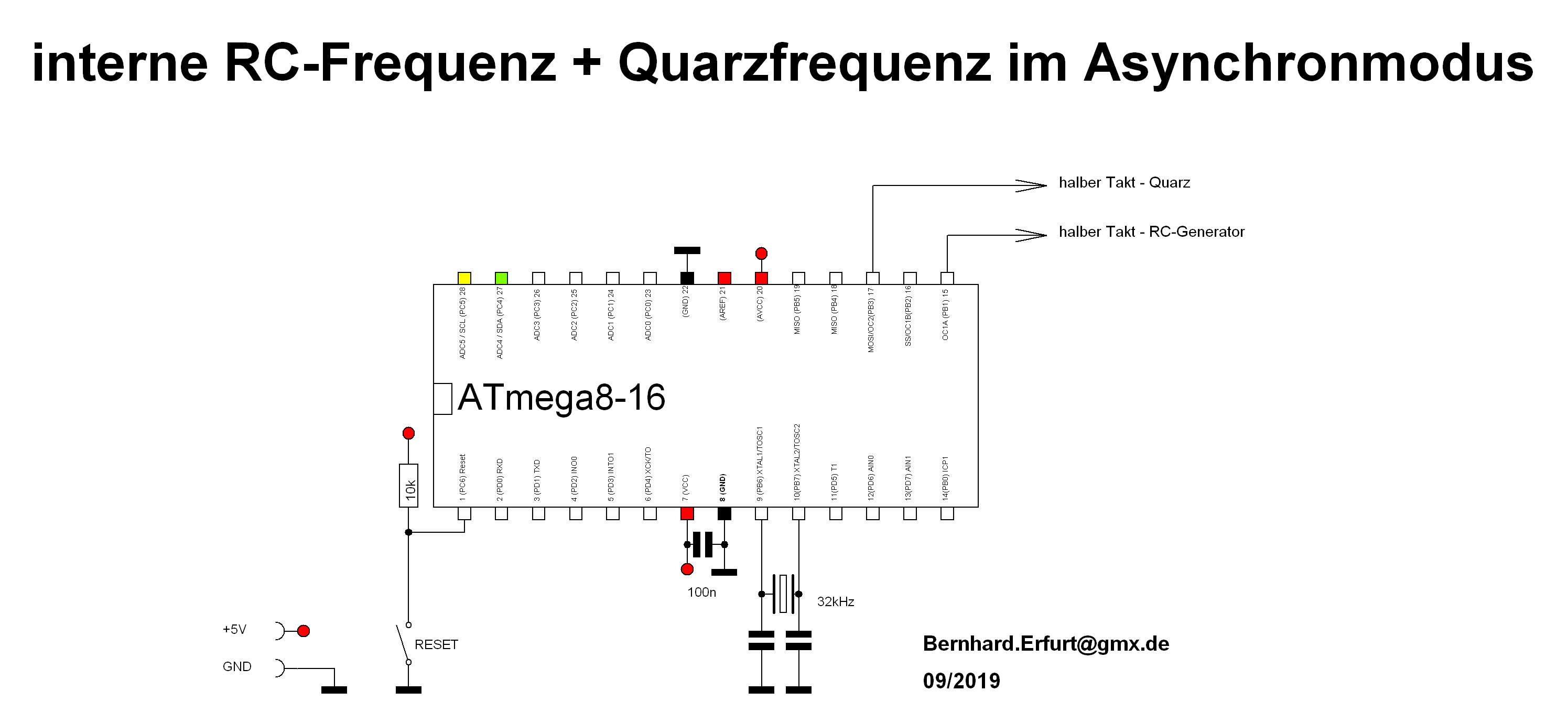

Der halbe Takt des internen RC-Generators an PB1 und

gleichzeitig der halbe Takt des Quarzes an PB3.

Timer1 + Timer2 arbeiten im CTC Modus.

Angehängte Dateien:

RC-QUARZ-FREQUENZ_PB1_PB3.asm (1,18 KB) | Codeansicht
RC-QUARZ-FREQUENZ_PB1_PB3.hex (137 Bytes)
