Holger Gast 25.11.2019 08:47 #6051350

Lesenswert?

•

Hallo zusammen

Im Schema des Evalboards des ADV7610 HDMI-Receiver habe ich eine
Merkwürdigkeit gefunden. Dort wird SCL mit einer ESD-Schutzdiode mit
Hotplug Detect (HPA) und CEC1 mit SDA verbunden.

Das habe ich bisher noch nicht gesehen. Mach man das so?
Weiss da jemand mehr?

Danke.

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Andre Gast 25.11.2019 09:08 #6051363

Lesenswert?

•

▲
▼

Schau mal welches Bauteil das genau ist. Ich würde da hinter eher eine
vierkanalige Diode vermuten, für die es kein angepasstes Symbol im CAD
gab.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Holger Gast 25.11.2019 10:41 #6051473

Lesenswert?

•

▲
▼

Vielen Dank für deine Antwort

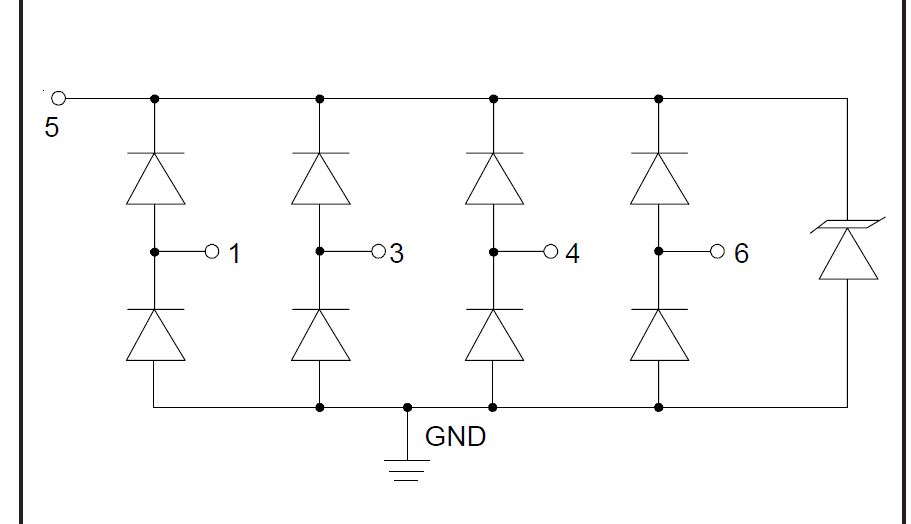

Es ist eine RCLAMP0504P.



Du hast recht, da gibts nicht In/Out... Das ist wirklich falsch im
schema.
Danke!

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden
