Hallo zusammen

Ich würde gerne die Wellenausbreitung bei einer Leiterbahn simulieren.
Also einen Puls mit definierter Flankensteilheit und dauer in eine
Struktur einkoppeln und dann die durchlaufende welle sehen. Idealerweise
natürlich auch die Reflexionen am Ende der Leitung.


Kennt jemand ein (idealerweise) OpenSource Tool mit dem sowas möglich
ist?

Danke!

von Joggel E. (jetztnicht)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

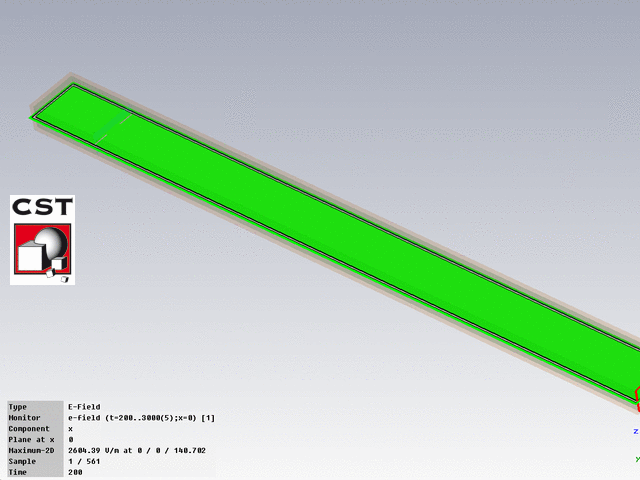

Sowas ?

: Bearbeitet durch User
von Holger K. (holgerkraehe)


Bewertung
-1 lesenswert
nicht lesenswert
Ja in etwa. Wobei hier vermutlich nur die Stromdichte dargestellt wird?

Mich würde, nebst dieser, auch das E-Feld interessieren, welches sich
zwischen Referenzplane und Leitung aufbaut und ausbreitet.

Aber ja, CST kann dies sicher. Früher gabs davon mal noch eine Student
edition, bevor es von dassault gekauft wurde. Heute heisst es auf
Anfrage immer, man werde kontaktiert... Dies geschieht jedoch nie...

von Joggel E. (jetztnicht)


Bewertung
0 lesenswert
nicht lesenswert

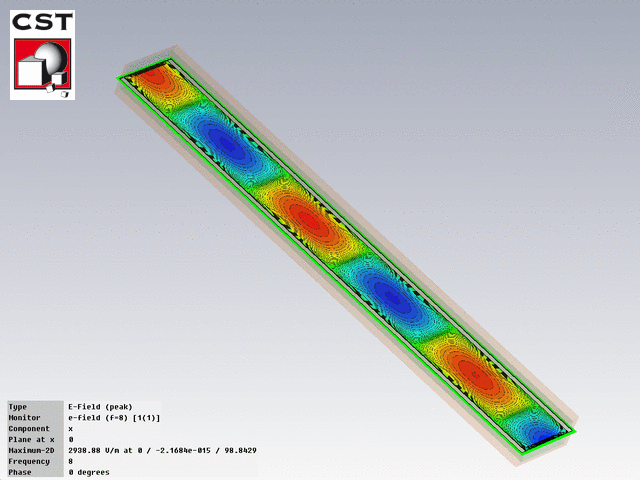

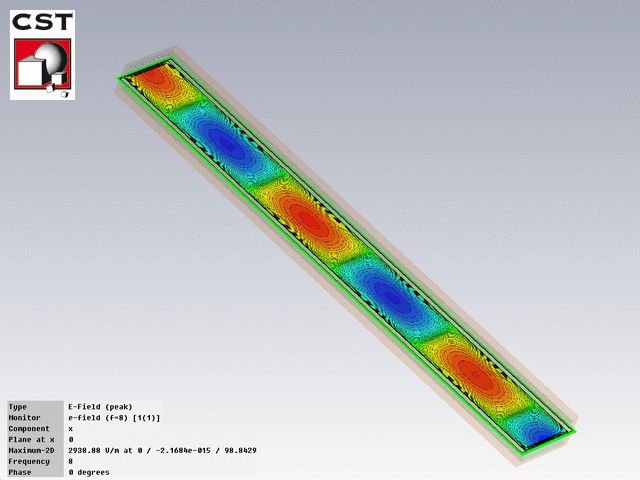

Das gezeigte Feld is das E-Feld aus der Ebene heraus in der Mitte eines
Hohlleiters. Hat ich eben grad rumliegen. Aber bei einer Stripline
schaut's aehnlich aus, eine Sinusmodulation entlang der Ausbreitung, und
konstant ueber die Breite.

von Holger K. (holgerkraehe)


Bewertung
0 lesenswert
nicht lesenswert
Vielen Dank für deine Rückmeldung.

Gerne würde ich die Simulationen jedoch selbst durchführen und natürlich
auch anpassen können...

Offenbar kennt bisher niemand ein geeignetes, kostenloses Tool?

von Peter (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Open EMS (3D, Open Source)
Sonnet Lite, EmGine (2D, Freeware)

Aber um es gleich zu sagen - Open Source oder Freeware und EM-Simulation
ist nichts vernünftiges zu finden was auch nur näherungsweise mit gut
bedienbaren Tools zu tun hat.
