von BoxyBack85 (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Bei der Toniebox ist eine Vorbereitung für einen Debug Anschluss
vorhanden.
Ich bin auf der Suche nach dem passenden Bauteil mit 2x5 1,27mm für die
vorbereiteten Clip-Bohrungen.

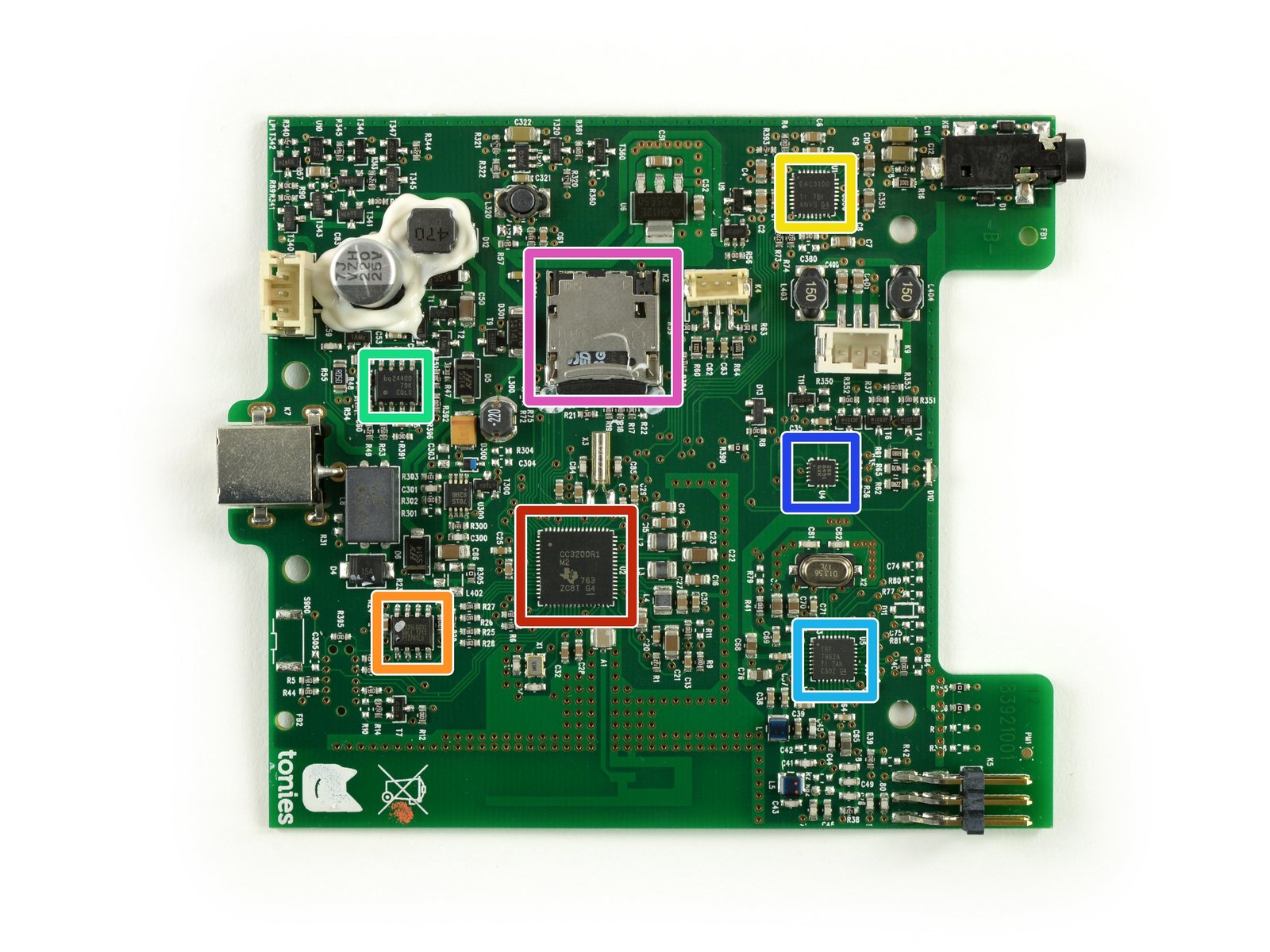

Siehe links unten, links neben dem orange markierten Flash Baustein.
Auf der Rückseite sind die Pins nochmals im 2x5 1,27mm Abstand auf der
Platine.

Eine mögliche Pogo Pin Lösung wäre z.B. diese hier:
https://www.mouser.de/Connectors/Headers-Wire-Housings/_/N-ay0lo?P=1ytkn06Z1yzd14iZ1z0wxo9Z1yzv7x2Z1yvgchw

Soetwas in Kombination mit Clips wäre natürlich am schönsten um Löten
auf dem PCB der Toniebox zu vermeiden.

von No Y. (noy)


Bewertung
0 lesenswert
nicht lesenswert
Die 3 Clips Löcher sehen sehr nach Tag-Connect aus...


http://www.tag-connect.com/catalog/1

von BoxyBack85 (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Danke, das passt von den Maßen

http://www.tag-connect.com/Materials/TC2050-IDC-NL%20Datasheet.pdf

Leider sind die Kabel sehr teuer.

von Moritz M. (mom)


Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

das ist ein Tag Connect TC2050-IDC-NL
(http://www.tag-connect.com/Materials/TC2050-IDC-NL%20Datasheet.pdf).

Pinout und Erklärung wie man die Firmware rausbekommt, stehen hier:

https://github.com/toniebox-reverse-engineering/toniebox/wiki/Debug-Port-&-Extract-Firmware
