Reparatur PCE 889 Infrarotthermometer

OP #6108752

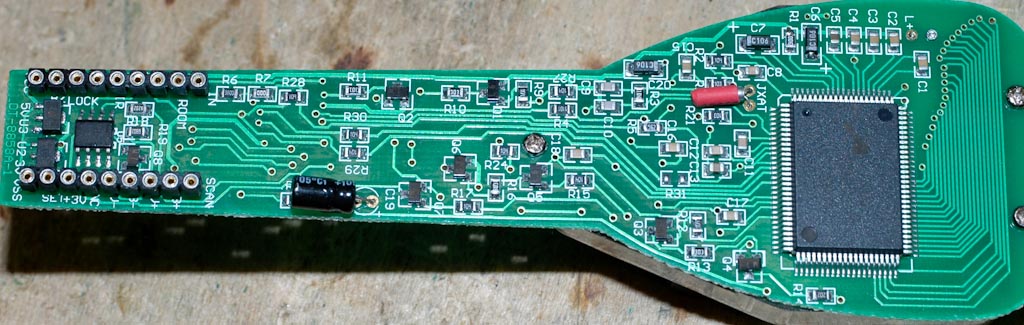

Ich hab gerade ein defektes PCE 889 Infrarot Thermometer in der Mache,
läßt sich nicht einschalten, irgendwie kommen Batterie Minus und Vss
nicht zusammen, wenn man sie brückt schaltet das Gerät ein.

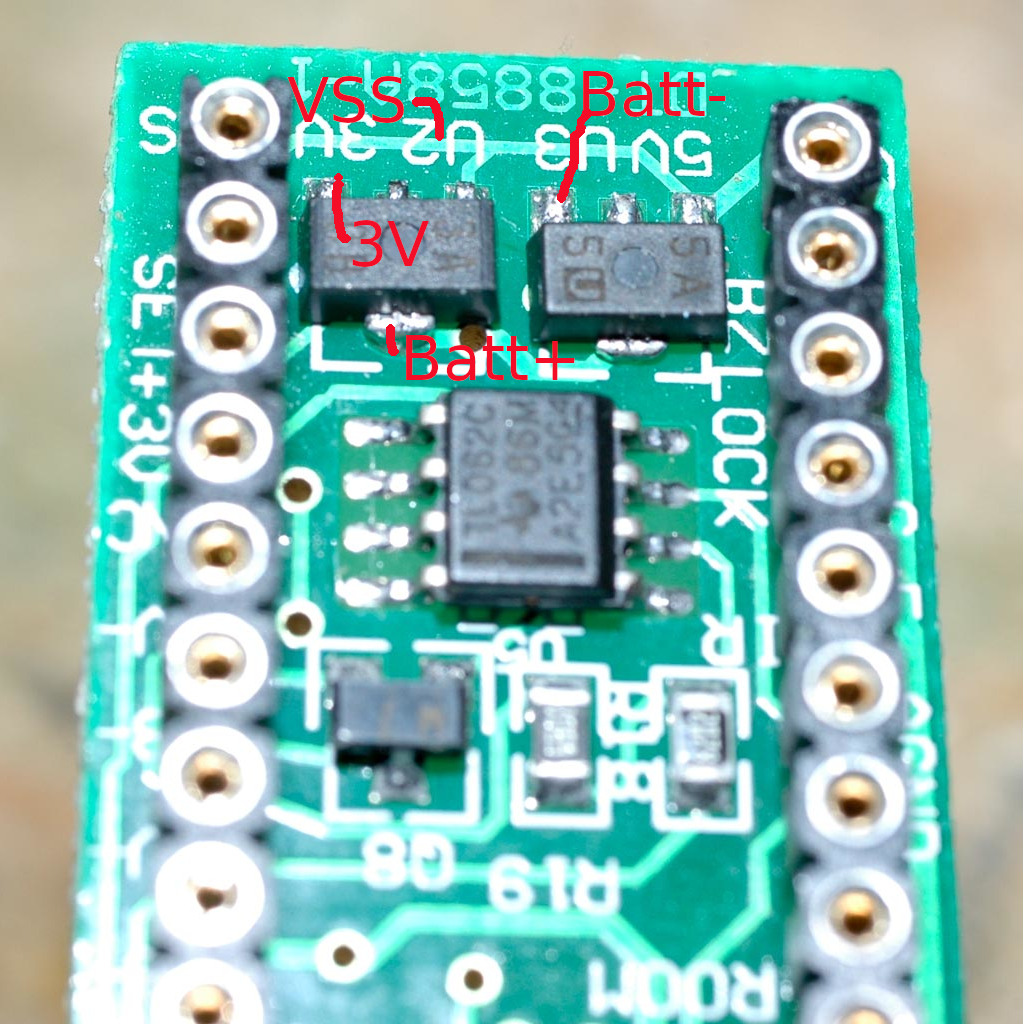

Jetzt wollte ich mal sehen was die Beiden Bausteine "5A" und "3A"
machen, finde aber kein Dabla. 3A ist ein 3V LDO (?) Regler, gibt auch
3V aus. Aber was macht "5A" ? Der mittlere Pin ist wie bei "3A" Batt+.
Der Andere ist auch mit "3A" gemeinsam VSS.
Der letzte Pin geht nun leider an Batt-. Keine Ahnung was das soll.
Batt+/- hängen an einer 9V Batterie.

Was ist "5A" für einer ? SOT-98, und nein es ist kein BGA6589 MMIC von
NXP ;-)
