Splan Dateiaufbau Dateistruktur gesucht - Splan 4.0 Splan 7.0 Schaltplaneditor

Bernhard S. OP #6114311
Lesenswert?
• ▲
▼
Geschätztes Forum,

ich suche den internen Dateiaufbau einer sPlan-Datei,
Dateierweiterung spl bzw sp7.

Das Ziel besteht darin, die Koordinaten z.B. der Lötpunkte,
der Linien und Polygone auszulesen, um sie in ein Gerber-Format
umzuwandeln z.B. für eine CNC 3018 PRO Maschinenfräser.

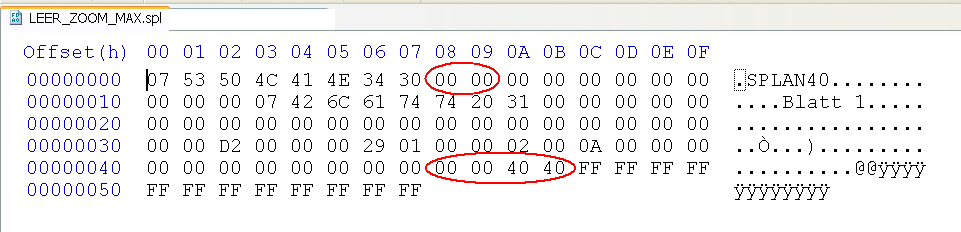

Im Beispiel habe ich in einem leeren Blatt die Zoom-Stufe von min auf
max geändert, daraufhin haben sich natürlich einige Bytes in der
Splan4.0 Datei vergeändert.

Hätte jemand genauere Informationen dazu?

Danke

Bernhard
Angehängte Dateien:
