LTSpice - LC 4th order simulation issue

Carlos Gast 17.04.2020 08:47 #6225904

Lesenswert?

•

Hallo zusammen,

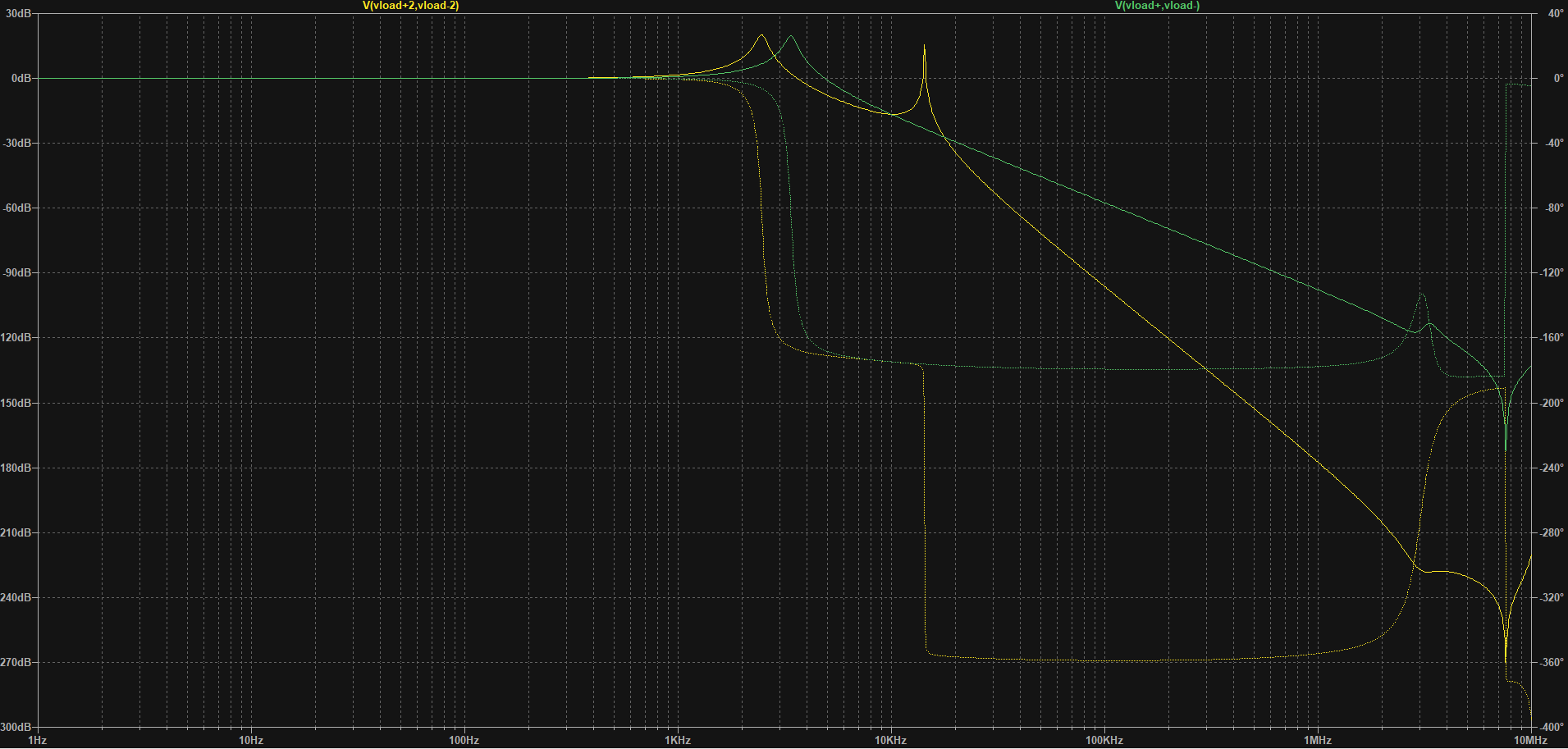

ich komme gerade in LTSpice nicht klar mit der AC Simulation eines
Filters.
Prinzipiell bekomme ich zwei unterschiedliche Kurven zu "derselben
Schaltung".
Mein Fehler finde ich gerade nicht und würde mich auf eure Hinweise /
Unterstützung freuen!

Grüße,
Carlos

Angehängte Dateien:

Filter_Load_AC_Response_4thOrderLC-review3.asc (7,91 KB)


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Carlos Gast 17.04.2020 08:52 #6225914

Lesenswert?

•

▲
▼

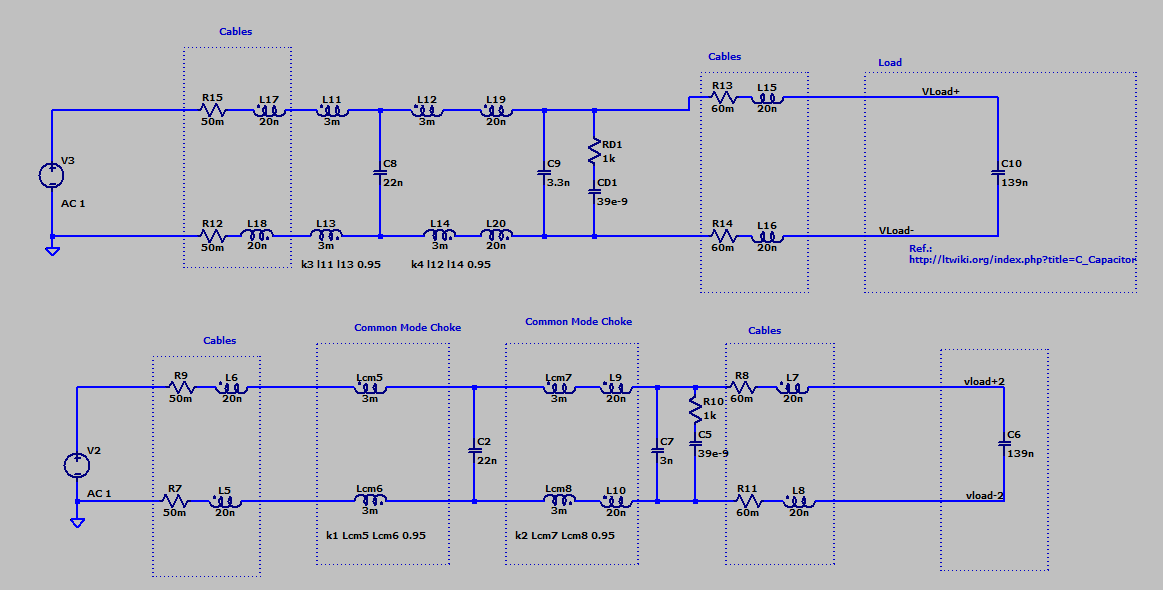

Bild mit der Schaltung auch hinzugefügt.

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

Helmut S. (helmuts) 17.04.2020 10:21 #6226039

Lesenswert?

•

▲
▼

Fehler:
L12, L14 Rpar=46m

Korrektur:
Rpar leer
Rser=46m


C7 3n
C9 3.3n
Die Cs müssen gleich werden.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Helmut S. (helmuts) 17.04.2020 10:31 #6226058

Lesenswert?

•

▲
▼

Noch ein genereller Fehler.
Deine gekoppelten Spulen sind falsch, falls das wie üblich "common mode
chokes" sein sollen. Beide Spulen müssen gleich herum angeschlossen
sein. Achte auf den Kreis in den Symbolen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Carlos Gast 17.04.2020 10:37 #6226069

Lesenswert?

•

▲
▼

Besten Dank! Hatte es übersehen

@Helmut: Danke und es stimmt. Generell tue ich mir gerade schwer ein
"single ended" filter auf differenziell umzustellen. Da muss ich noch
etwas weiter lesen, simulieren und dann würde ich mich melden.

Antwort Zitieren Bearbeiten Löschen Beitrag melden
